ЖИДКОКРИСТАЛЛИЧЕСКИЙ ЭКРАН

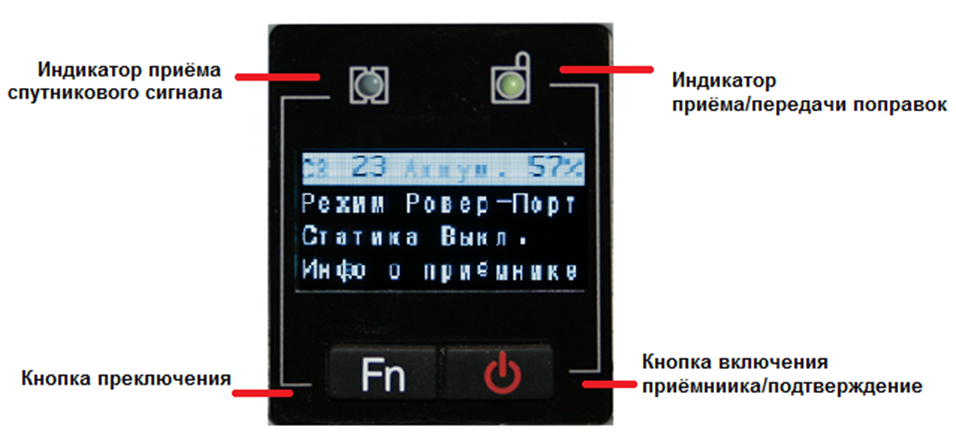

На жидкокристаллическом экране располагаются индикаторы состояния спутников, индикатор передачи поправок, кнопка переключения и кнопка включения/выключения приемника/подтверждение (см. рис. 1).

Рис. 1



Описание индикаторов

Индикатор	Цвет	Описание
Индикатор количества спутников	Синий	Индикатор показывает количество наблюдаемых спутников.
Индикатор поправок	Зеленый	В режиме База – отправка поправок
В режиме Ровер – прием поправок

Описание кнопок

Кнопка	Описание
Кнопка переключения Fn	Нажмите для перемещения курсора на следующую строчку.
Кнопка включения или подтверждения	Используется для включения/выключения приемника и выбора необходимого раздела или функции.
Совместное нажатие	Для перезагрузки платы приемника зажмите кнопку [Fn] и нажмите 5 раз кнопку включения.

1 Спутники и уровень заряда аккумуляторов

В главном меню нажмите   [Подтвердить] для входа в раздел ИСЗ и Аккум. (первая строка главного меню).

В данном разделе вы можете посмотреть количество отслеживаемых спутников, узнать статус решения, проверить уровень заряда аккумуляторов и посмотреть состояние Wi-Fi.



Первая строка: общее количество отслеживаемых спутников и количество спутников каждой системы.

G – GPS

R – ГЛОНАСС

C – Beidou

S – SBAS

E – Galileo



Вторая строка: уровень заряда аккумулятора в отсеках А и Б

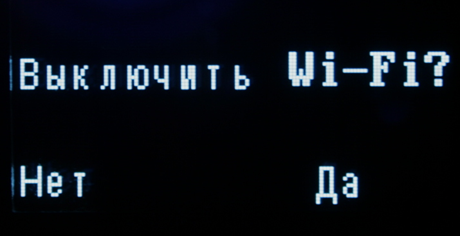

Третья строка: режим работы модема Wi-Fi. В данном меню можно включить или выключить Wi-Fi модем приёмника, нажав   [Подтвердить] (см. рис. 2).



Рис. 2

Четвёртая строка: статус подключения по Wi-Fi.

Пятая строка: возврат в главное меню. Для выхода нажмите   [Подтвердить] когда будет выбрана строка Отмена.

2 Режимы работы приёмника

В главном меню нажмите  [Подтвердить] для входа в раздел Режим работы (вторая строка главного меню).

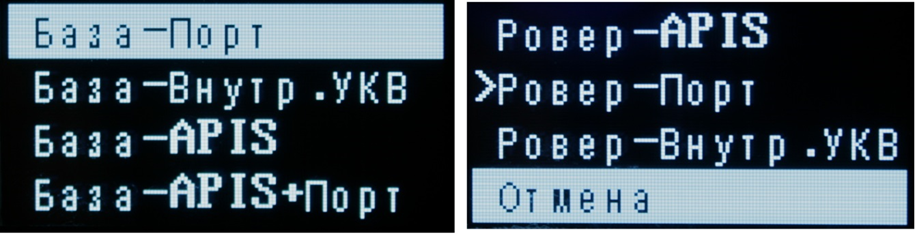

В данном разделе вы можете посмотреть и изменить RTK режим работы приёмника (см. рис. 3). Доступны следующие режимы работы:

База-Порт

База-Внутр. УКВ

База-APIS

База-APIS+Порт

Ровер-APIS

Ровер-Порт

Ровер-Внутр. УКВ

Переключение по меню осуществляется с помощью кнопки [Fn], для выбора нужного режима перейдите на строку с названием режима и нажмите

  [Подтвердить].

Для выхода нажмите   [Подтвердить] когда будет выбрана строка Отмена.

Рис. 3

2.1 Режим «База-Порт»

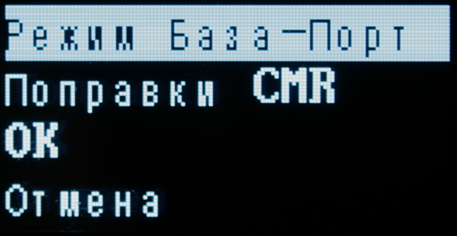

Нажмите   [Подтвердить] для входа в раздел База-Порт (см. рис. 4). Данный режим используется при работе приёмника в качестве базы с внешним модемом.



Рис. 4

Первая строка: название режима работы

Вторая строка: выбор формата поправок. Доступно несколько форматов поправок: CMR\CMR+\SCMR\RTCMv2.3\RTCMv3\RTCMv3.2\RTD, изменить тип поправок можно с помощью нажатия на кнопку   [Подтвердить].

Третья строка: выберите строку OK и нажмите   [Подтвердить] для сохранения настроек и запуска базовой станции.

Четвёртая строка: возврат в главное меню. Для выхода нажмите [Подтвердить] когда будет выбрана строка Отмена.

2.2 Режим «База-Внутр. УКВ»

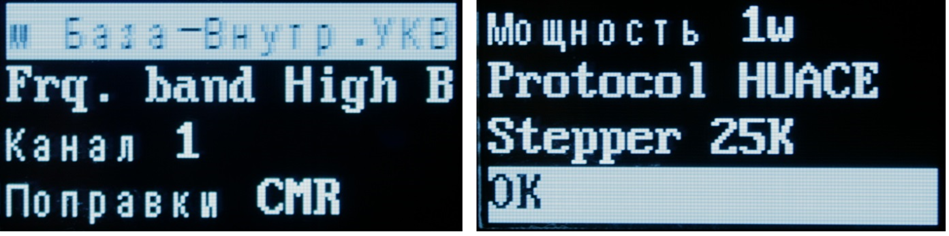

Нажмите   [Подтвердить] для входа в раздел База-Внутр. УКВ (см. рис. 5). Данный режим используется при работе приёмника в качестве базы с внутренним УКВ модемом.


Рис. 5



Первая строка: название режима работы

Вторая строка: выбор диапазона частот модема.

Третья строка: канал. Выберите канал с запрограммированной частотой. На выбор доступно 9 каналов с предустановленной частотой.

Четвёртая строка: выбор формата поправок. Доступно несколько форматов поправок: CMR\CMR+\SCMR\RTCMv2.3\RTCMv3\RTCMv3.2\RTD.

Пятая строка: мощность. Выберите уровень мощности радиомодема для передачи данных. Мощность: 0,1Вт / 0,5Вт / 1Вт / 2Вт.

Шестая строка: протокол. Выберите протокол передачи данных.

Седьмая строка: шаг. Выберите шаг полосы пропускания.

Диапазон частот, мощность, тип протокола и шаг зависят от типа радиомодема, установленного в приёмник.

Для изменения диапазона, канала, типа поправок, мощности, протокола или шага выберите с помощью кнопки [Fn] соответствующий раздел и нажмите

  [Подтвердить].

Восьмая строка: выберите строку OK и нажмите  [Подтвердить] для сохранения настроек и запуска базовой станции.

Девятая строка: возврат в главное меню. Для выхода нажмите   [Подтвердить] когда будет выбрана строка Отмена.

2.3 База APIS

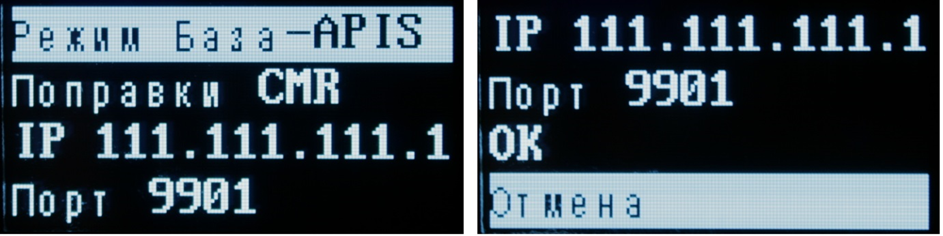

Нажмите    [Подтвердить] для входа в раздел База-APIS (см. рис. 6). Данный режим используется при работе приёмника в качестве базы с внутренним GSM/GPRS модемом по протоколу APIS.



Рис. 6

Первая строка: название режима работы

Вторая строка: выбор формата поправок. Доступно несколько форматов поправок: CMR\CMR+\SCMR\RTCMv2.3\RTCMv3\RTCMv3.2\RTD, изменить тип поправок можно с помощью нажатия на кнопку  [Подтвердить].

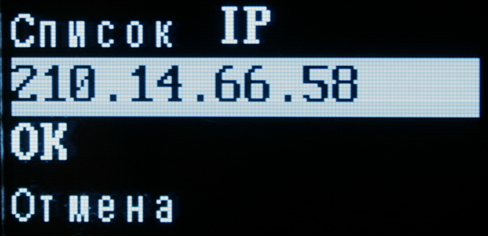

Третья строка: IP адрес. Выберите адрес APIS сервера. Нажмите  [Подтвердить] для перехода к списку серверов (см. рис.  7).




Рис. 7

Выбрать IP адрес из списка предустановленных можно с помощью нажатия на кнопку   [Подтвердить].

Нажмите OK для выбора адреса сервера. Нажмите Отмена для возврата в предыдущее меню.

Четвёртая строка: порт. Выберите порт для подключения к серверу APIS, изменить номер порта можно с помощью нажатия на кнопку
[Подтвердить]. Предустановлены порты 9901 – 9920.

Пятая строка: выберите строку OK и нажмите   [Подтвердить]  для сохранения настроек и запуска базовой станции.

Шестая строка: возврат в главное меню. Для выхода нажмите   [Подтвердить] когда будет выбрана строка Отмена.

2.4 База APIS+Порт

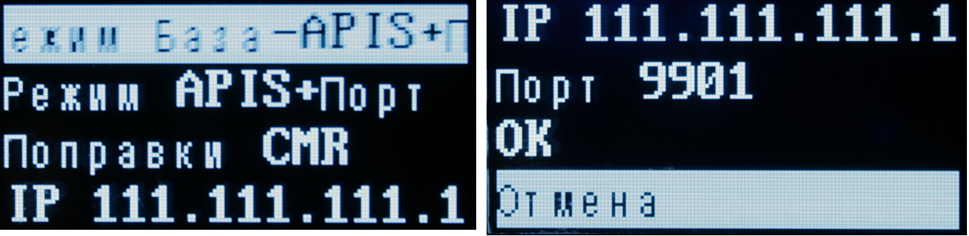

Нажмите  [Подтвердить] для входа в раздел База-APIS+Порт (см. рис.  8). Данный режим используется при работе приёмника в качестве базы с одновременной работой внутреннего GSM/GPRS модема по протоколу APIS и внешнего модема.


Рис. 8

Первая строка и вторая строка: название режима работы

Третья строка: выбор формата поправок. Доступно несколько форматов поправок: CMR\CMR+\SCMR\RTCMv2.3\RTCMv3\RTCMv3.2\RTD, изменить тип поправок можно с помощью нажатия на кнопку   [Подтвердить].

Четвёртая строка: IP адрес. Выберите адрес APIS сервера. Нажмите [Подтвердить] для перехода к списку серверов (см. разд.  2.3).

Пятая строка: порт. Выберите порт для подключения к серверу APIS, изменить номер порта можно с помощью нажатия на кнопку [Подтвердить]. Предустановлены порты 9901 – 9920.

Шестая строка: выберите строку OK и нажмите   [Подтвердить]  для сохранения настроек и запуска базовой станции.

Седьмая строка: возврат в главное меню. Для выхода нажмите    [Подтвердить] когда будет выбрана строка Отмена.

 2.5 Ровер-APIS

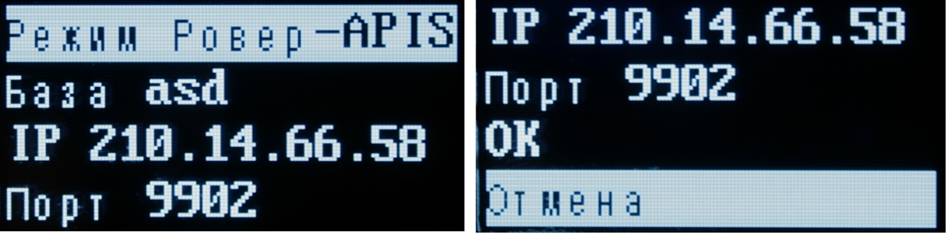

Нажмите    [Подтвердить]  для входа в раздел Ровер-APIS (см. рис.  9). Данный режим используется при работе приёмника в качестве ровера с внутренним GSM/GPRS модемом по протоколу APIS.


Рис.  9

Первая строка: название режима работы

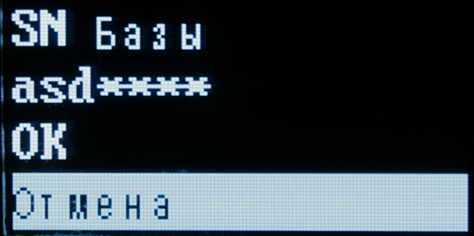

Вторая строка: серийный номер базового приёмника. Нажмите     [Подтвердить]  для перехода меню ввода номера базовой станции (см. рис.  10).



Рис.  10

Введите номер базы с помощью нажатия на кнопки   [Подтвердить]  для выбора буквы или цифры и Fn для перемещения курсора.

Нажмите OK для подтверждения. Нажмите Отмена для возврата в предыдущее меню.

Третья строка: IP адрес. Выберите адрес APIS сервера. Нажмите     [Подтвердить]  для перехода к списку серверов (см. разд.  2.3)

Четвёртая строка: порт. Выберите порт для подключения к серверу APIS, изменить номер порта можно с помощью нажатия на кнопку    [Подтвердить] . Предустановлены порты 9901 – 9920.

Пятая строка: выберите строку OK и нажмите   [Подтвердить]  для сохранения настроек и запуска ровера.

Шестая строка: возврат в главное меню. Для выхода нажмите    [Подтвердить] когда будет выбрана строка Отмена.

 2.6 Ровер-Порт

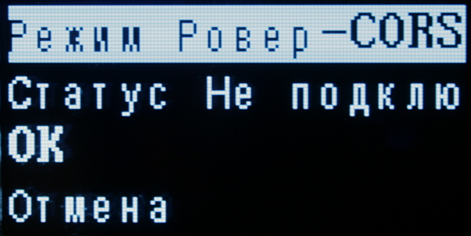

Нажмите  [Подтвердить] для входа в раздел Ровер-Порт (см. рис.  11). В данном разделе можно посмотреть текущее состояние приемника подключения приёмника к базовым станциям по протоколу NTRIP/TCP.



Рис.  11

Первая строка: название режима работы

Вторая строка: статус подключения к базовой станции.

Для настройки и подключения к базовым станциям необходимо использовать программу LandStar.

Третья строка: выберите строку OK и нажмите    [Подтвердить]  для сохранения настроек и запуска ровера.

Четвёртая строка: возврат в главное меню. Для выхода нажмите    [Подтвердить] когда будет выбрана строка Отмена.

 2.7 Ровер-Внутр. УКВ

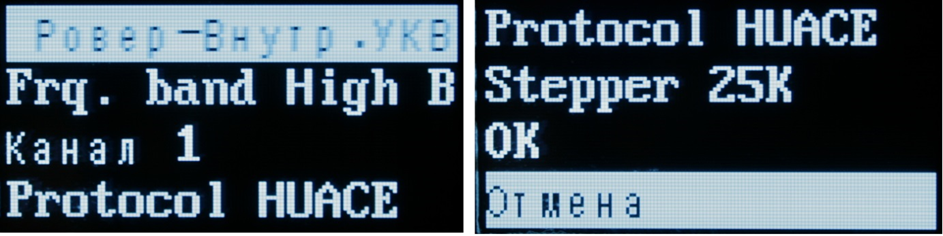

Нажмите  [Подтвердить] для входа в раздел Ровер-Внутр. УКВ (см. рис.  12). Данный режим используется при работе приёмника в качестве ровера с внутренним УКВ модемом.


Рис.  12

Первая строка: название режима работы

Вторая строка: выбор диапазона частот модема.

Третья строка: канал. Выберите канал с запрограммированной частотой. На выбор доступно 9 каналов с предустановленной частотой.

Четвёртая строка: Выберите протокол передачи данных.

Пятая строка: шаг. Выберите шаг полосы пропускания.

Диапазон частот и шаг зависят от типа радиомодема, установленного в приёмник.

Для изменения диапазона, канала, протокола или шага выберите с помощью кнопки [Fn] соответствующий раздел и нажмите  [Подтвердить].

Шестая строка: выберите строку OK и нажмите   [Подтвердить]  для сохранения настроек и запуска ровера.

Седьмая строка: возврат в главное меню. Для выхода нажмите    [Подтвердить] когда будет выбрана строка Отмена.

2.3 Запись статики

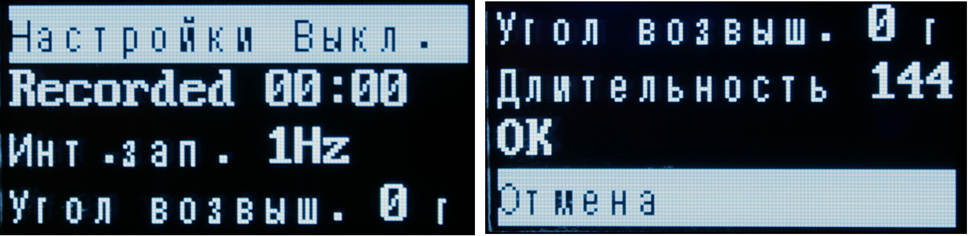

В главном меню с помощью кнопки Fn переместите курсор на строку Статика и нажмите  [Подтвердить] для входа в раздел (см. рис.  13). Данный режим используется при записи статических наблюдений во внутреннюю память приёмника.


Рис.  13

Первая строка: активация настроек. Вы можете сделать предварительные настройки записи статики и активировать их впоследствии.

Вторая строка: время, прошедшее с начала записи статических наблюдений.

Третья строка: интервал записи. На выбор доступно несколько интервалов записи данных.

Четвёртая строка: маска. Установите угол возвышения.

Пятая строка: длительность. Установите длительность сеанса наблюдений в минутах.

Для изменения интервала, маски или длительности выберите с помощью кнопки [Fn] соответствующий раздел и нажмите   [Подтвердить].

Шестая строка: выберите строку OK и нажмите   [Подтвердить]  для сохранения настроек и запуска статики.

Седьмая строка: возврат в главное меню. Для выхода нажмите   [Подтвердить] когда будет выбрана строка Отмена.

2.4 Информация о приёмнике

В главном меню с помощью кнопки Fn переместите курсор на строку Инфо о приёмнике и нажмите

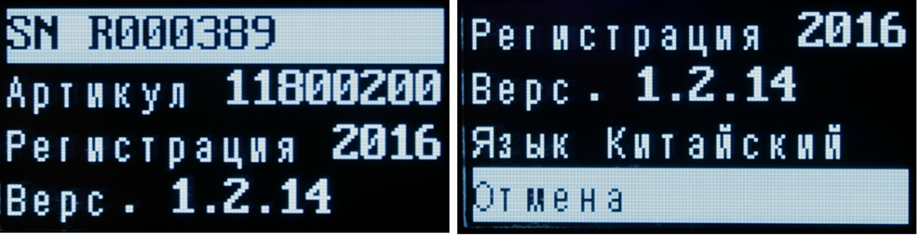

 [Подтвердить] для входа в раздел (см. рис.  14). Данный режим используется для просмотра параметров приёмника.




Рис.  14

Первая строка: серийный номер приёмника.

Вторая строка: артикул (партийный номер) приёмника.

Третья строка: регистрация. Отображается дата окончания регистрации приёмника.

Четвёртая строка: версия МПО, установленного в приёмник.

Пятая строка: язык. Выберите язык интерфейса. Для изменения языка нажмите  [Подтвердить].

Шестая строка: возврат в главное меню. Для выхода нажмите     [Подтвердить] когда будет выбрана строка Отмена.
