Порядок действий при импорте файлов

Программа позволяет импортировать файлы, содержащие данные полевых измерений и предварительно созданные на диске с помощью специальных программ-конвертеров, поставляемых вместе с электронными регистраторами. Для импорта файлов:

Выберите в меню Файл/Импорт команду Наземных измерений.

В панели Импорт наземных измерений из файлов приборов в выпадающем списке Формат выберите формат записи данных в файл.

В диалоге Открыть выберите нужный файл.

1. Нажмите кнопку Просмотр для просмотра и редактирования выбранного файла в текстовом редакторе.
2. Нажмите кнопку Настройки для настройки параметров импорта (см. Общие настройки параметров импорта).
3. Нажмите кнопку Импорт для импорта файлов и Отмена для отказа от импорта.

Примечание Количество и размер одновременно импортируемых файлов не ограничено

Общие настройки параметров импорта

Перед импортом файлов настройте параметры импорта, включающие:

• Общие настройки
• Представление координат в файле
• Параметры системы полевого кодирования

Указанные параметры предназначены для правильной интерпретации импортируемых данных, причем некоторые из них могут не учитываться, если соответствующие записи предусмотрены в формате импортируемого файла.

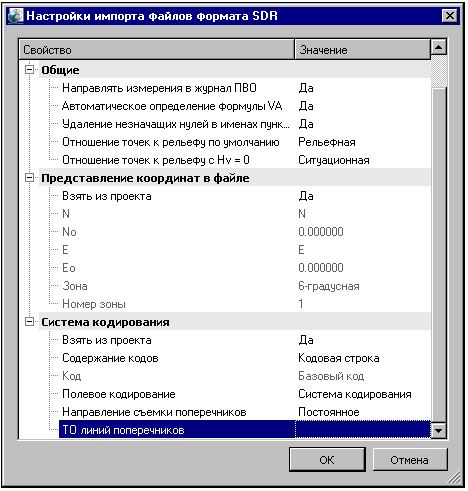

Перечисленные настройки выполняются в окне диалога, которое открывается при нажатии на кнопку Настройки в диалоге выбора файла.

Примечание При импорте файлов из системы постобработки спутниковых измерений Leica Geo Office для настройки импорта данных из русскоязычных версий необходимо нажать кнопку Настройка в окне Импорт спутниковых измерений. Затем в окне Настройка модуля LGO в редактируемых полях правой части окна необходимо ввести  идентификаторы - названия колонок из импортируемых файлов.

Общие настройки

Общие настройки импорта позволяют правильно интерпретировать данные, содержащиеся в файле - такие сведения имеют прикладной смысл и, как правило, отсутствуют в самом файле:

• Направлять измерения в журнал ПВО. Если выбрано значение Да, то все измерения, будут интерпретироваться как данные планово-высотного обоснования и будут помещены в таблицу Измерения (ПВО). В этом случае имена пунктов должны быть уникальными (см. Параметры пунктов).

Если  выбрано значение Нет, то к пунктами планово-высотного обоснования будут отнесены только следующие:

Пункты стояния (станции),

Пункты, измерения на которые производились с двух и более станций,

Пункты, измерения на которые велись несколькими приемами или полуприемами,

Пункты стояния и наблюдения для жестких дирекционных углов,

Пункты, для которых явно заданы типы координат ПВО - исходные или предварительные.

Измерения на эти пункты будут помещены как в таблицу Измерения (ПВО), так и в таблицу Измерения (Тахеометрия). Все остальные пункты и связанные с ними измерения будут помещены только в таблицу Измерения (Тахеометрия). Уникальность имен точек тахеометрии должна быть обеспечена в пределах одной станции.

• Автоматическое определение формулы VA. Если выбрано значение Да, то в процессе импорта определение круга и формулы для вычисления вертикального угла будет выполняться автоматически на основе значений отсчетов по вертикальному лимбу, выполненных при разных кругах. Если  выбрано значение Нет, то круг и формула будут назначены в соответствии с информацией, содержащейся в файле, а при ее отсутствии - в соответствии с умолчаниями системы.
• Удаление незначащих нулей в именах пунктов.  Если выбрано значение Да, то при импорте незначащие нули в именах пунктов будут проигнорированы. Например, если в файле импорта присутствовал пункт с именем "0001А", то он будет импортирован в проект с именем "1А". Если  выбрано значение Нет, имена пунктов будут импортированы без изменений.
• Отношение точек к рельефу по умолчанию. Данный параметр позволяет автоматически присвоить тип точкам, для которых он явно не задан в файле. Обработка таких точек ведется по общим правилам и учитывается при экспорте данных проекта, в том числе и в системы CREDOIII:

Рельефная - точка будет иметь отметку и учитываться в построении рельефа,

Нерельефная - точка будет иметь отметку, но не будет учитываться в построении рельефа,

Ситуационная – точка не будет иметь отметки.

• Отношение точек к рельефу с Hv=0. Данный параметр аналогичен предыдущему и определяет тип точек, при съемке которых высота наведения была равна нулю – в большинстве форматов такие значения выводятся в файл измерений при использовании безотражательного режима измерения расстояний.
• Нажмите кнопку ОК  для сохранения изменений или Отмена при отказе от сохранения.

Представление координат в файле

Управление представлением координат позволяет импортировать плановые координаты в следующих форматах:

• Координата "Север (N)": N и N+No
• Координата "Восток (E)": E, E+Eo и <номер зоны>E+Eo,

где No и Eo – соответственно, смещения на север и на восток.

Настройка представления координат производится в панели Настройки модуля в группе Представление координат в файле. При выборе значения Да параметра Взять из проекта при импорте данных все координаты будут интерпретироваться в соответствии с настройками проекта, установленными на странице Параметры диалога Свойства проекта.

Параметры системы полевого кодирования (Импорт измерений из файлов приборов)

Система полевого кодирования позволяет закодировать при производстве съемки определенную информацию, которая распознается в процессе импорта данных, в результате чего автоматически могут быть созданы, например, условные знаки тематических объектов или пунктам присвоены нужные типы.

В панели Настройки импорта файлов выберите раздел Система кодирования и при необходимости настройте следующие параметры:

• Взять из проекта - Да, если при импорте использовать систему кодирования, установленную в Свойствах проекта. Если Нет - будет использована система кодирования, заданная в параметре Код.
• Содержание кодов. Указывает, как воспринимать кодовую строку при импорте (Кодовая строка, Комментарий, Не импортировать).
• Код - система кодирования, используемая при импорте.
• Полевое кодирование - система полевого кодирования, используемая при импорте.
• Направление съемки поперечников - задает направление съемки поперечников (Постоянное, Последовательное - змейкой).
• ТО линий поперечников - код ТО, используемый по умолчанию для линий поперечника.

Нажмите кнопку ОК для сохранения внесенных изменений или Отмена при отказе от сохранения.

Особенности импорта измерений

Импорт данных в форматах электронных регистраторов различных типов производится из текстовых файлов, уже находящихся на жестком диске компьютера (см. Порядок действий при импорте файлов). Эти файлы могут быть скопированы из памяти прибора на жесткий диск компьютера при помощи поставляемой вместе с системой утилиты Обмен с приборами, программного обеспечения прибора или специальными программами (в т.ч. стандартного программного обеспечения Windows - утилиты HyperTerminal).

Как правило, файлы электронных регистраторов содержат, помимо координат пунктов, необработанные ("сырые") измерения. Тем не менее, существует возможность импорта файлов, содержащих только координаты и описание пунктов и не содержащих измерения. Эти файлы могут иметь различное происхождение и свободный текстовый формат, который задается пользователем (см. Импорт координат пунктов по шаблону). Аналогичная возможность существует для импорта измерений (Импорт измерений по шаблону).

При импорте измерений следует учитывать следующие особенности:

• Обычно сведения о приборе и характеристики отсчетов, такие как тип градуировки вертикального круга, формируются регистратором и содержатся в тексте импортируемого файла. Однако некоторые приборы эти сведения не передают. В этом случае программа при импорте создает в инструментах Библиотеки геодезических данных инструмент по умолчанию с именем Default, параметры которого сформированы на основе анализа значений измерений в файле и известных параметров данного типа прибора.
• При съемке возможны ситуации, когда отсчеты по вертикальному кругу чередуются в режимах вертикальный угол и зенитное расстояние, и прибор не информирует об этом. При этом, если  длины линий передаются как наклонные дальности, то рассчитанные в программе горизонтальные проложения становятся близкими к нулю. Такие ситуации контролируются в процессе импорта и фиксируются в протоколе.
• В процессе съемки следует различать имена пунктов планово-высотного обоснования (ПВО) и снимаемых точек тахеометрии - пикетов (ТТ). Имена пунктов ПВО, а также переходных точек тахеометрии, должны быть уникальными.

Дополнение функционала чтения данных новых форматов

Развитие технических возможностей и совершенствование внутреннего программного обеспечения электронных тахеометров приводит к необходимости регулярных дополнений в систему.

Уже на протяжении нескольких лет система поставляется вместе с набором отдельных модулей (плагинов), предназначенных для импорта данных из файлов, полученных с электронных тахеометров (ЭТ), что позволяет совершенствовать функции импорта данных без обновления системы. Разработка новых и дополнение существующих модулей импорта производится периодически по мере накопления предложений и замечаний по чтению данных с ЭТ, появления новых форматов или моделей тахеометров.

Информация о появлении новых модулей публикуется на сайте нашей компании http://www.prin.ru/learning/podderzhka/credo/ . Кроме этого ее можно получить у специалистов службы технической поддержки support@prin.ru.
