Измерение недоступной точки методом 2 точки + 2 угла в LandStar8

1. Необходимо заранее измерить и сохранить в базу данных две доступные точки (А, B) и углы PAB  и PBA с помощью компаса (рисунок 1)

Рисунок 1 — Определение координат недоступной точки методом 2 точки + 2 угла

2. Для расчёта координат недоступной точки воспользуйтесь функцией «Засечка» из меню «Задачи» (рисунок 2).
3. В строке выбора укажите команду  «2 тчк + 2 угла».
4. Засечка производится с двух заранее измеренных точек A и B. Выберите их из списка или с CAD-чертежа.
5. В соответствующие строки введите измеренные углы PAB  и PBA (рисунок 3).

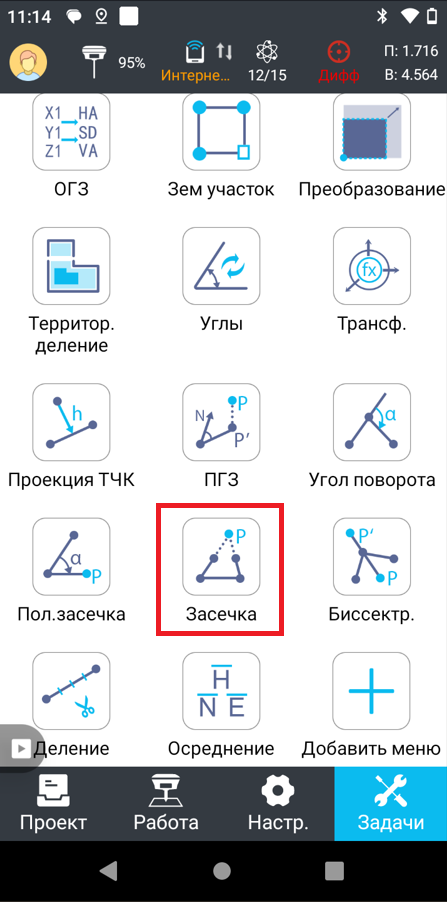

Рисунок 2 — Меню «Задачи»	Рисунок 3 — Данные для вычисления координат

6. Нажмите «Выч.», откроется окно с вычисленными координатами недоступной точки P (рисунок 4). Задайте ей имя и код, если необходимо, и нажмите «Сохр.», чтобы сохранить точку в Базе Данных точек (рисунок 5).

Рисунок 4 — Результат вычислений	Рисунок 5 — База Данных точек
