Расчёт объема насыпи / выемки по облаку точек в ПО Agisoft Metashape

Последние изменения: 22.05.2025
Плотное облако точек сформировано заранее с использованием ПО Agisoft Metashape и ГНСС-приемника i90VR.
Кроме этого есть возможность загрузить готовое облако выполненное в форматах доступных для импорта (.obj, .las, .ply, .laz, .e57, .pts, .pts.gz, .ptx, .pcd).

Детали методики построения облака точек и технические рекомендации доступны по ссылке: https://support.prin.ru/knowledge_base/item/319203?sid=68955.

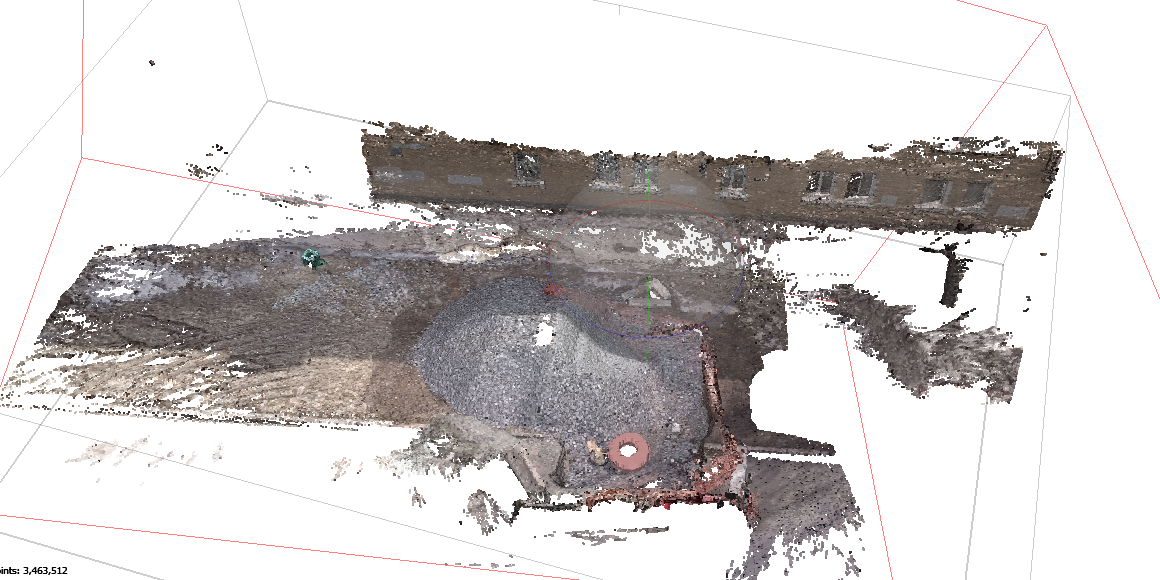

Плотное облако точек

1. Классификация облака точек.

Классификация облака точек — это процесс, при котором каждой точке облака присваивается одна метка (класс) в соответствии с типом объекта, который она представляет.

Например, точки могут быть классифицированы как «земля», «здание», «дерево» или «трава».

В нашем случае классификация поможет отделить насыпь от других объектов. В проекте была использована автоматическая классификация ( Инструменты / Облако точек / Классифицировать точки).

Если какие то точки не попали в нужный класс, необходимо  ручном режиме выделить их и переназначить класс (Инструменты / Облако точек / Назначить класс).

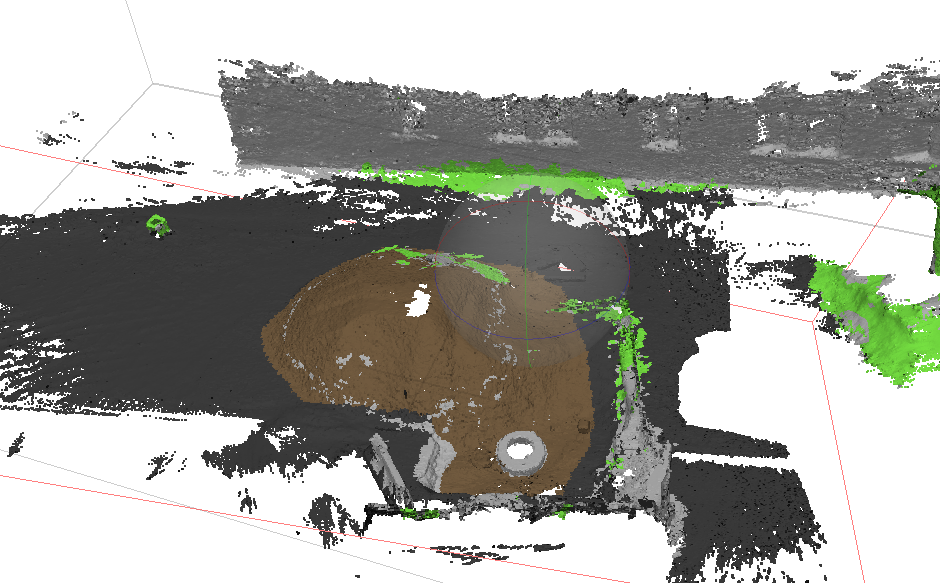

Классифицированное облако точек

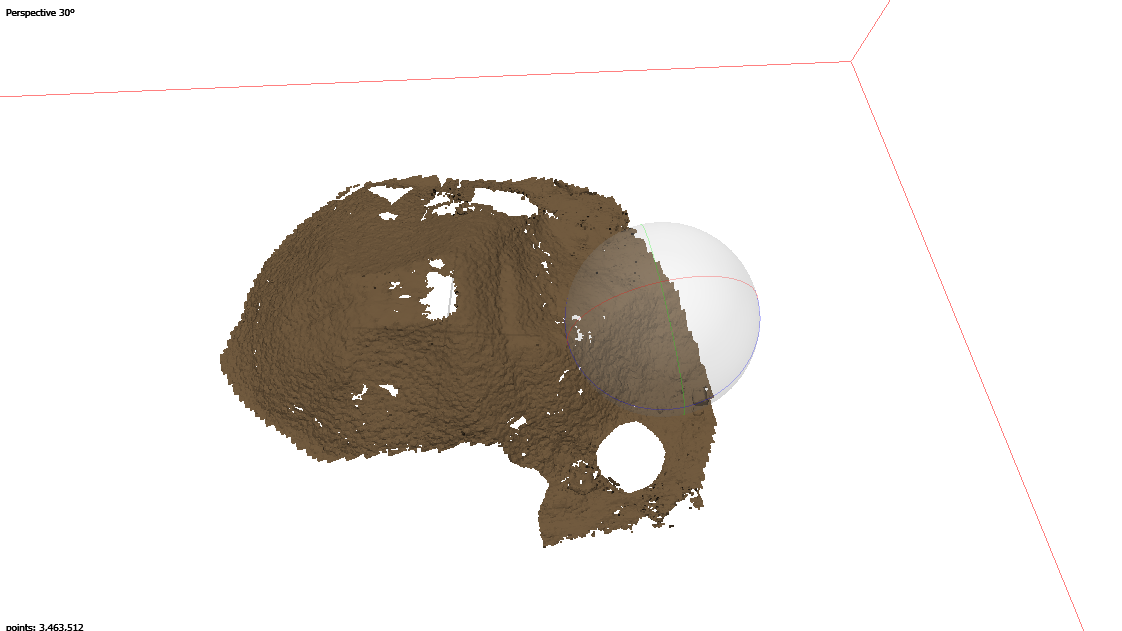

Далее для удобства была выполнена фильтрация по классу, для того чтобы оставить только интересующий нас объект (Инструменты / Облако точек / Отфильтровать по классу ).


2. Создание ЦММ

  • Выберите команду Построить ЦММ... в меню Обработка.

  • В диалоговом окне Построить ЦММ задайте систему координат для ЦММ.

  • Выберите исходные данные для построения (в данном случае, в качестве условия, выбирался класс)

  • Нажмите кнопку OK

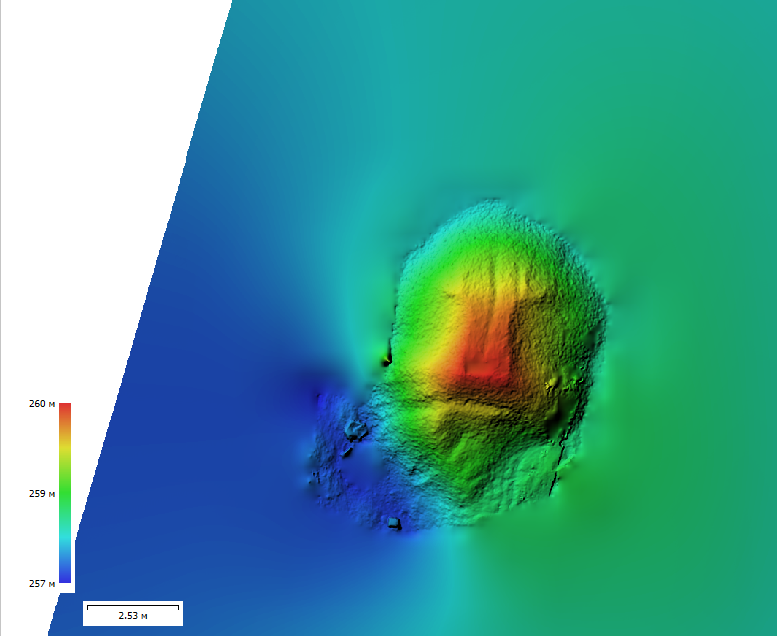

ЦММ
3. Расчет объема

Измерения объема и площади поверхности 3D-модели могут быть проведены только после задания масштаба или системы координат.

  • На ЦММ создайте полигон, используя инструмент "Нарисовать полигон", чтобы обозначить область измерения.

  • Вызовите контекстное меню щелчком правой клавиши мыши и выберите команду "Измерить"

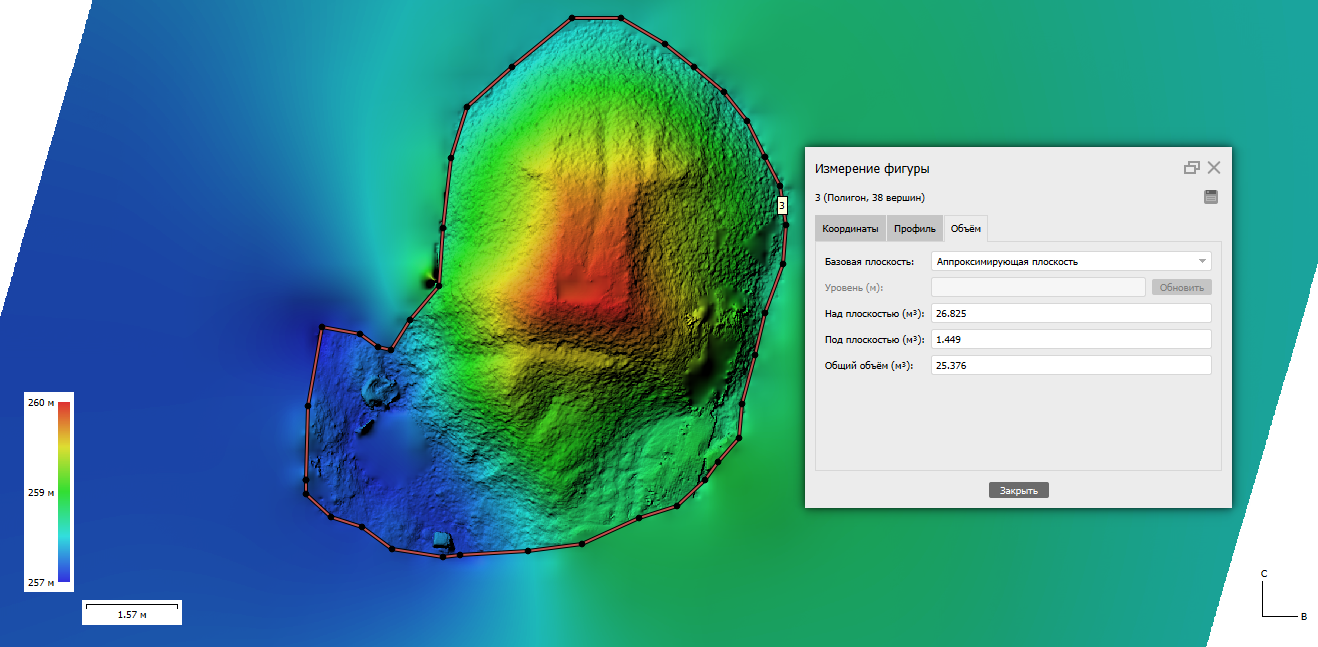

  • Результаты измерения отображаются в диалоговом окне Измерение фигуры: значение площади поверхности доступно на вкладке Координаты, а значение объема на вкладке Объем.

Дополнительно:

1. Получение облака точек и 3D модели в Agisoft Metashape со снимков PrinCe i90VR:

https://prin.omnidesk.ru/knowledge_base/item/319203?sid=68955

2. Рекомендации по использованию приемников VR для работы в Agisoft Metashape:

https://prin.omnidesk.ru/knowledge_base/item/316475?sid=68955

3.  Параметры привязки камер в ПО Agisoft Metashape:

https://prin.omnidesk.ru/knowledge_base/item/359486?sid=68955

4.  Расчёт объема насыпи / выемки по облаку точек в ПО QGIS:

https://prin.omnidesk.ru/knowledge_base/item/358422?sid=19440

5. PrinCe i90VR режим [Видеосъемка] получаемые данные:

https://prin.omnidesk.ru/knowledge_base/item/309286?sid=68955
