Калибровка IMU RS10

Последние изменения: 30.07.2025

При возникновении ошибки: «The device needs recalibration to ensure data quality. Please calibrate the device by logging in http://162.168.1.1/#/imu-calibration»

необходимо выполнить калибровку инерциальной системы (IMU).


Для этого понадобятся:

  • Сим-карта с доступом в интернет, вставленная в контроллер.

  • Веха высотой 1.8 м.

  • Место с открытым небосводом, хорошим приемом спутниковых сигналов, отсутствием помех и небольшим расстоянием до базовой станции.

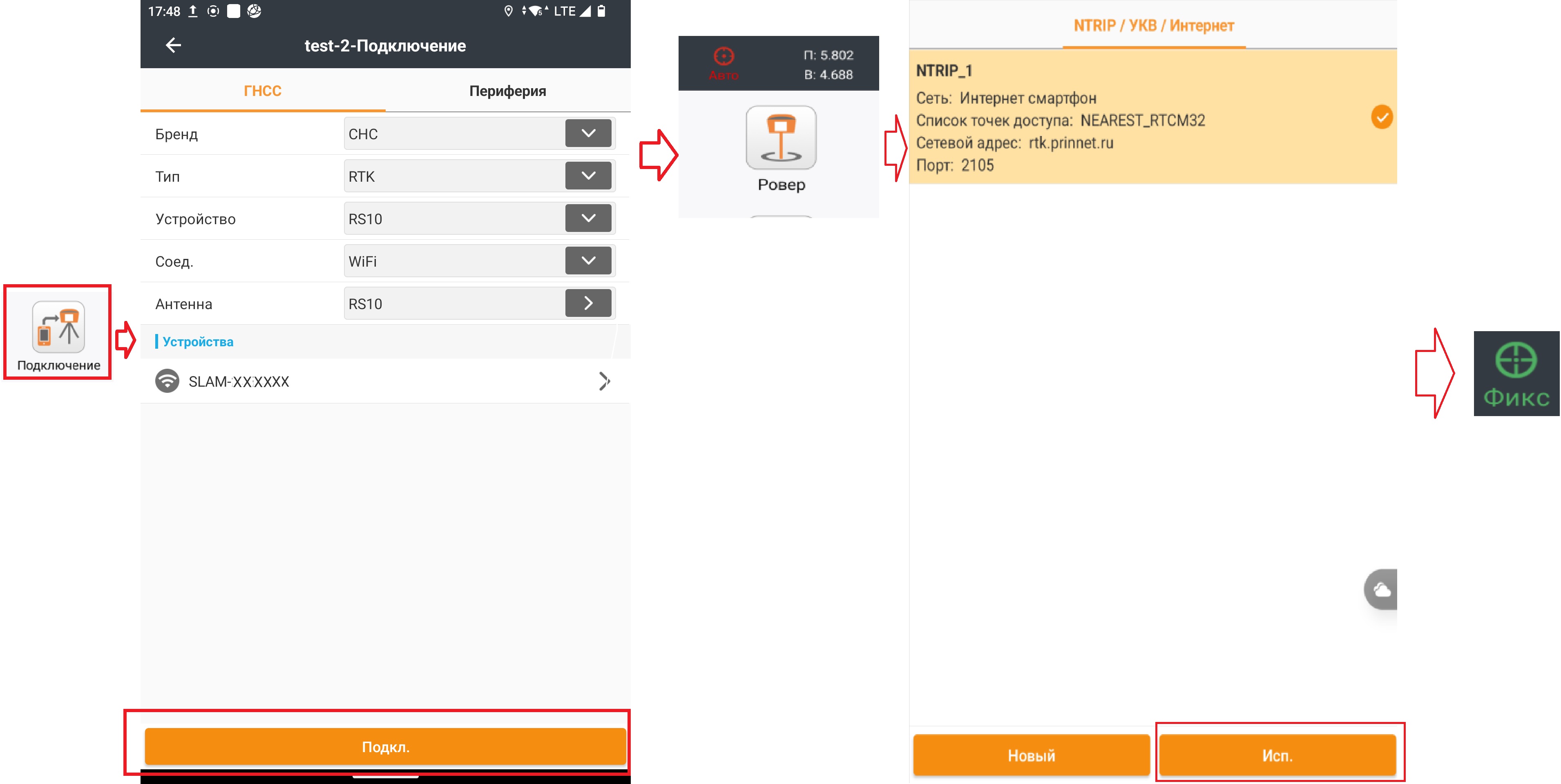

  1.  Подключите контроллер к RS10, настройте подключение к базовой станции

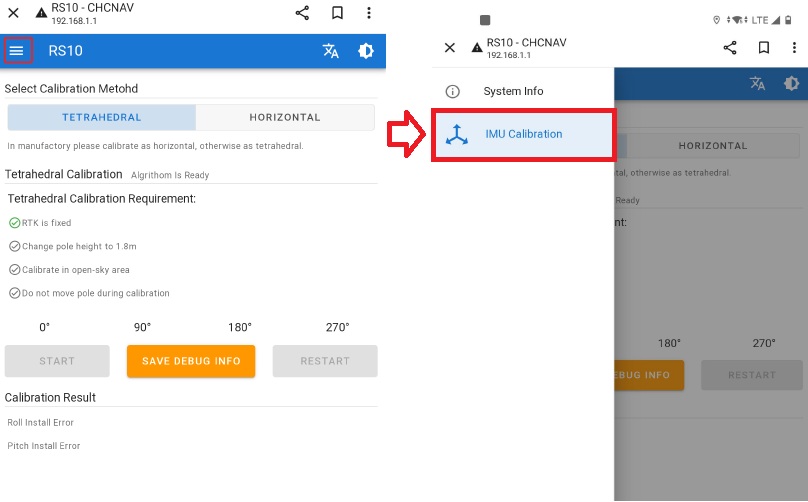

  2. Откройте браузер, введите адрес 192.168.1.1, нажмите Enter. В боковом меню выберите IMU Calibration.

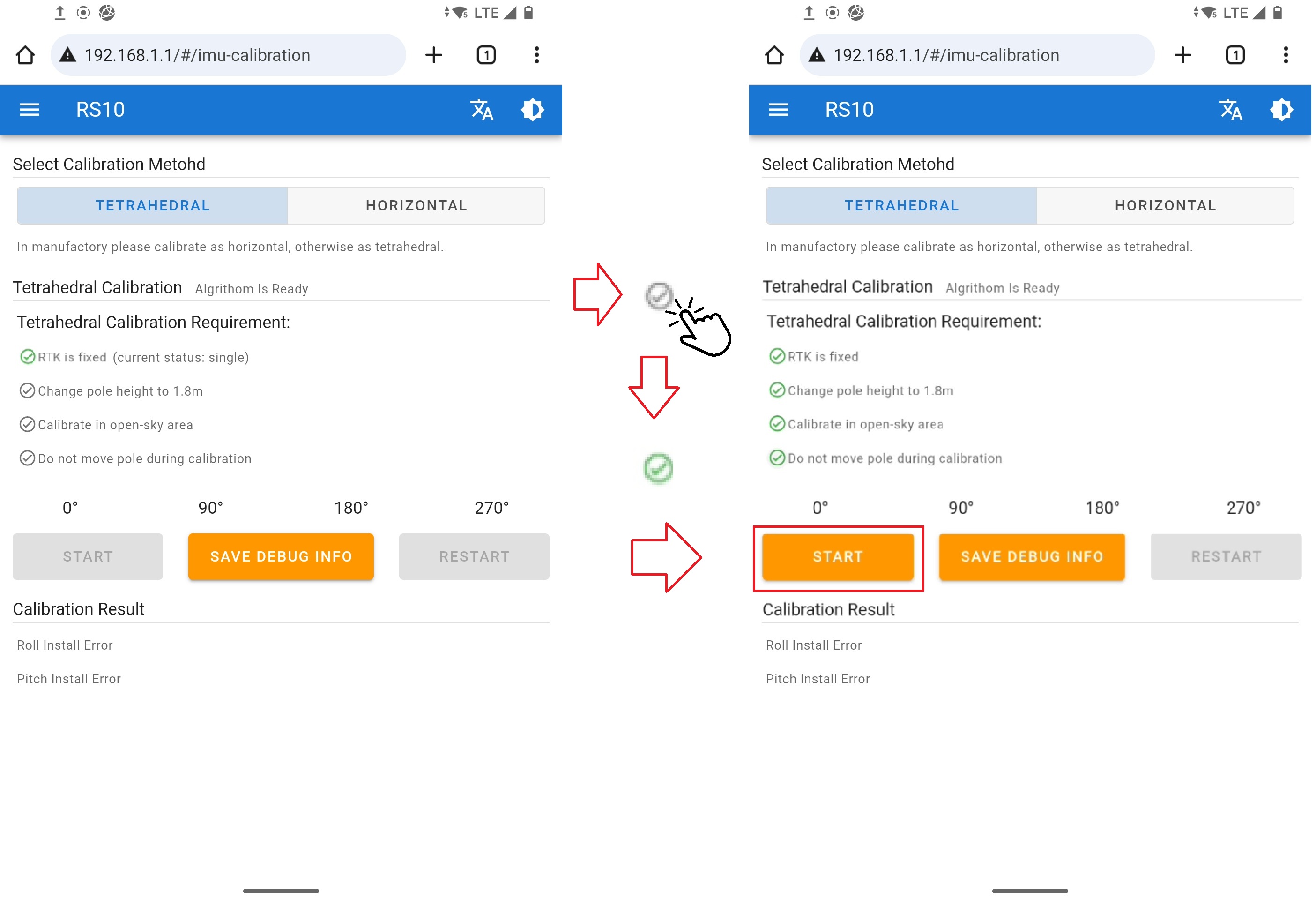

  3. Проверьте выполнение следующих требований и отметьте их галочками:

  • Фиксированное решение в RTK.

  • Высота вехи 1.8 метра.

  • RS10 находится под открытым небом.

  • Кончик вехи находится неподвижно во время калибровки.

4. После нажатия на кнопку «Start» необходимо покачать веху вперед и назад с амплитудой около 30° до появления зеленой галочки напротив 0°. Затем повернуть сканер на 90°, снова покачать вперед-назад, до появления галочки напротив 90°. Повернуть сканер на 90°, покачать вперед-назад, до появления галочки напротив 180°. Повернуть сканер на 90°, покачать вперед-назад, до появления галочки напротив 270°.


5. Когда все галочки напротив углов (0°, 90°, 180°, 270°) будут зелёными, нажмите на кнопку «Restart».
