Виды Y-кабелей для подключения радиомодема PrinCe DL8 к ПК и к ГНСС

Последние изменения: 20.09.2025

Наличие разъёмов

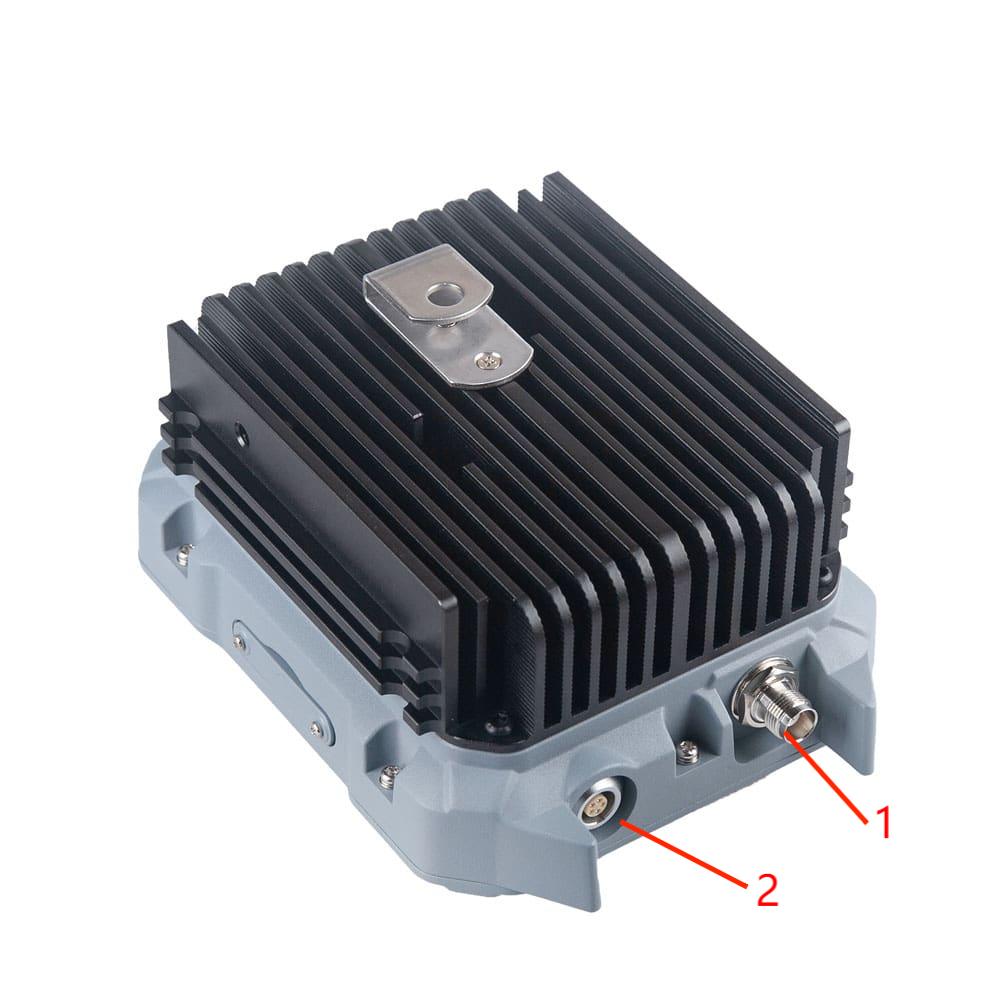

Радиомодем PrinCe DL8 имеет следующие разъёмы:

  1. Разъём для подключения антенны (TNC)
  2. Разъём Lemo5 "данные/питание"

Комплектация

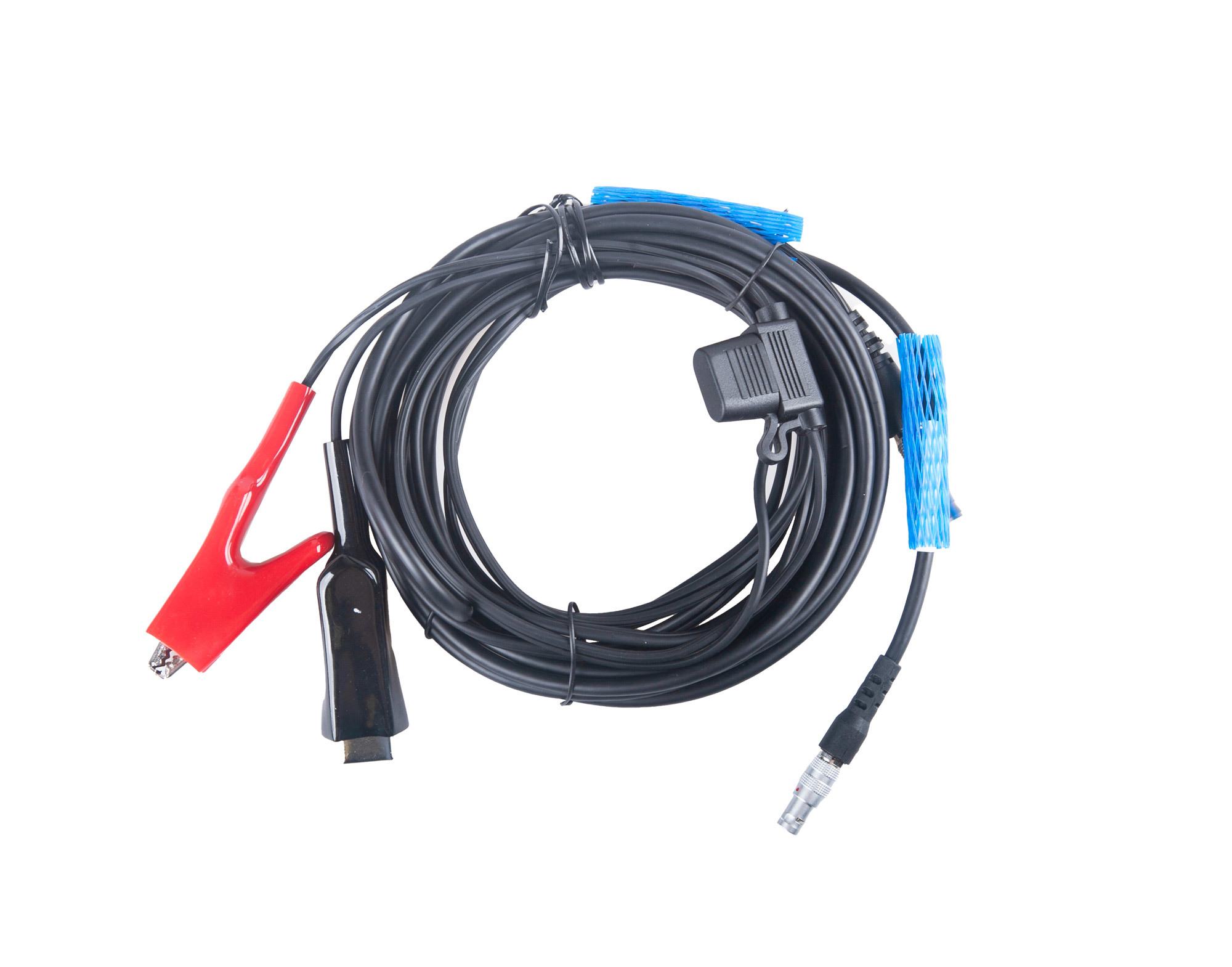

В комплектации радиомодема PrinCe DL8 есть кабель Y (Lemo5[M]-Lemo7[M]-Клещи) CHC

  • Lemo5[M] → к модему
  • Lemo7[M] → к GNSS-приёмнику
  • Клещи → к внешнему аккумулятору

Подключение радиомодема

Для подключения к ГНСС потребуется кабель Y (Lemo5[M]-Lemo7[M]-Клещи) CHC

Порядок подключения радиомодема к ГНСС

  1. Подключить Lemo5[M] к модему и Lemo7[M] к приёмнику
  2. Подключить антенну (TNC)
  3. Только потом — клещи к аккумулятору

Для подключения к ПК потребуется кабели:

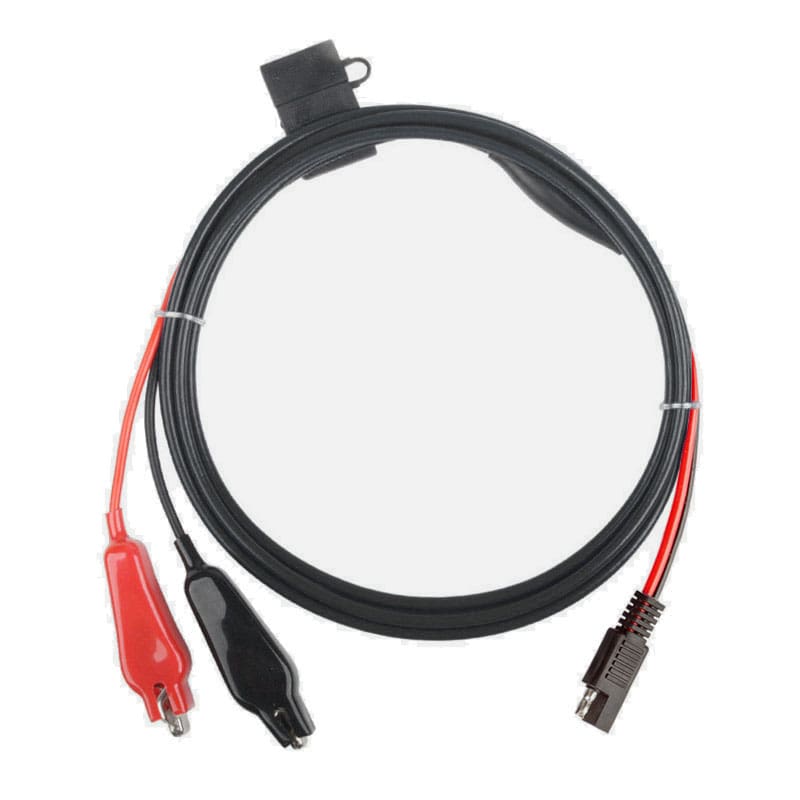

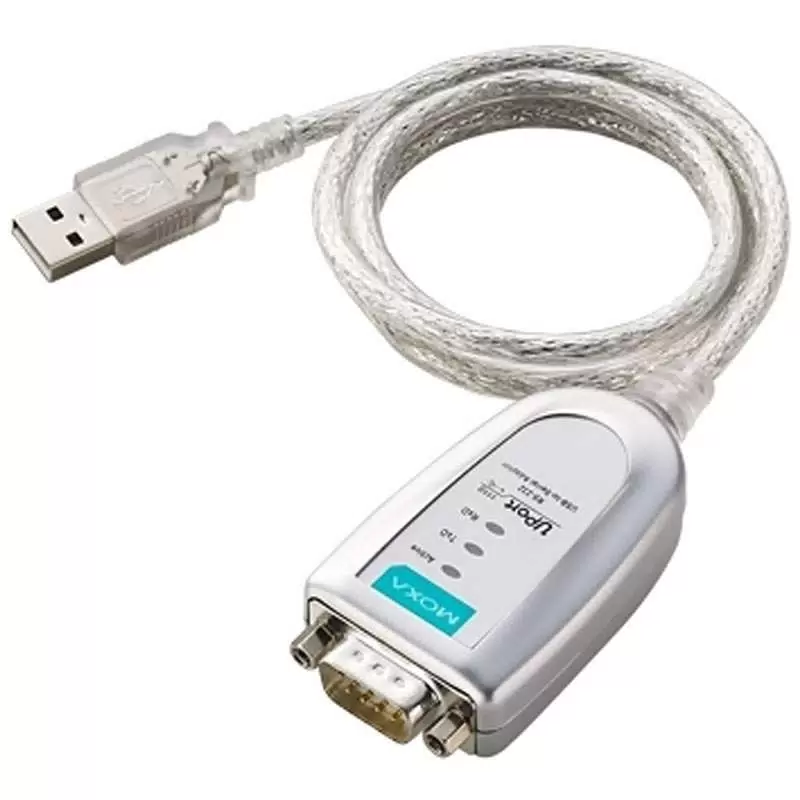

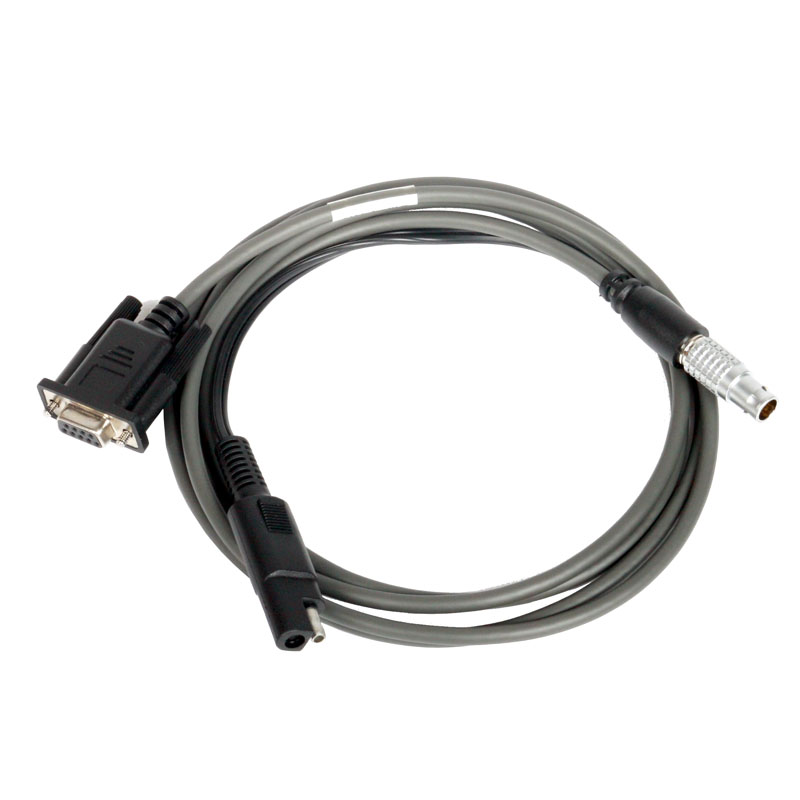

Кабель MOXA UportКабель питания (SAE-Клещи) 1.8 PRNКабель Y (SAE-Lemo5[М]/DB9[F]) SM

Порядок подключения радиомодема к ПК

  1. Антенна → модем (TNC)
  2. Lemo5[M] → модем
  3. DB9[F] → COM/USB-адаптер → ПК
  4. Кабели SAE → соединить
  5. Клещи → аккумулятор — последний шаг!

Предупреждение

Не подключайте питание до завершения всех подключений — это может привести к повреждению оборудования.
