Кнопка | Функция |
 |
Значок отображения состояния батареи приемника. При нажатии происходит переход в меню Аккумулятор. |
 | Значок источника поправок, дуги выше отображают их качество -чем больше синих тем выше качество. |
 | Отображает количество спутников (N/A), A - общее количество принятых спутников, а N - количество принятых в решении. При нажатии происходит переход в раздел Небосвод. |
 | Отображение состояния решения: красный – автономное/дифференциальное решение, желтый – плавающее решение, зеленый – фиксированное решение. При нажатии происходит переход в раздел Качество. |
 | Отображает СКП в плане и высоте, оценка производится приемником, а реальную погрешность измерения вы можете узнать из приращения координат снятой и каталожной точек. При нажатии происходит переход в раздел Качество. |

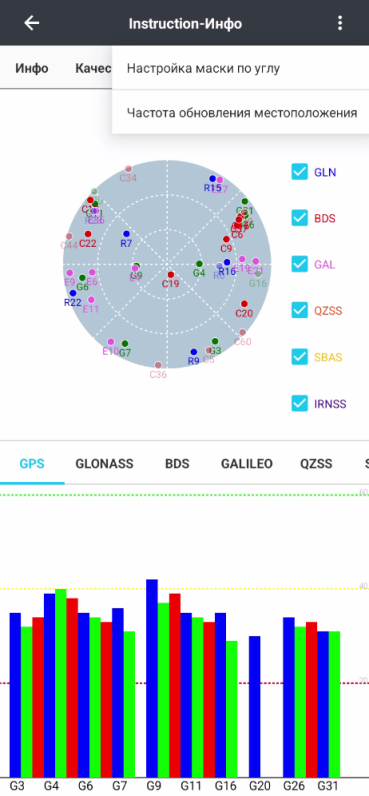

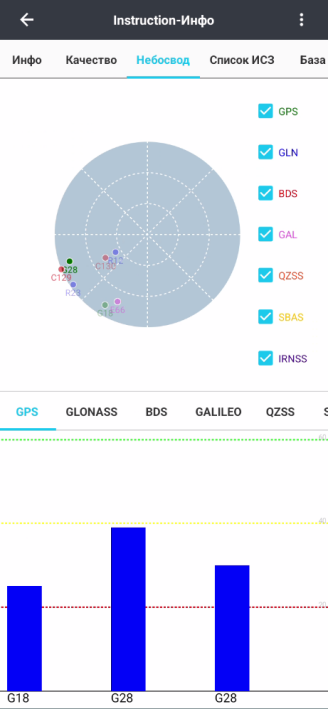

1 Небосвод: отображает положение спутников и SNR сигнала.

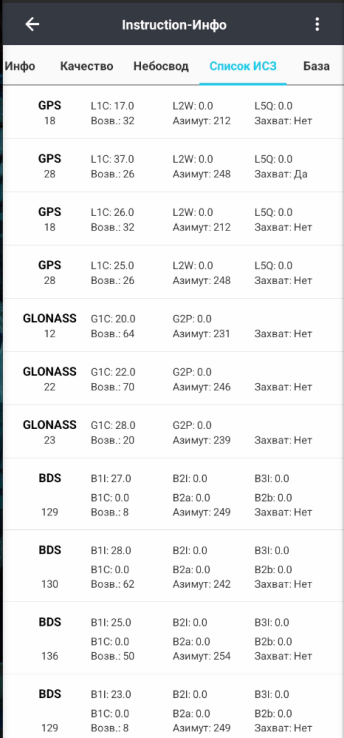

2 Список ИСЗ: отображает списком все наблюдаемые спутники, предоставляет информацию о принимаемых частотах, их SNR, азимуту и углу возвышения.

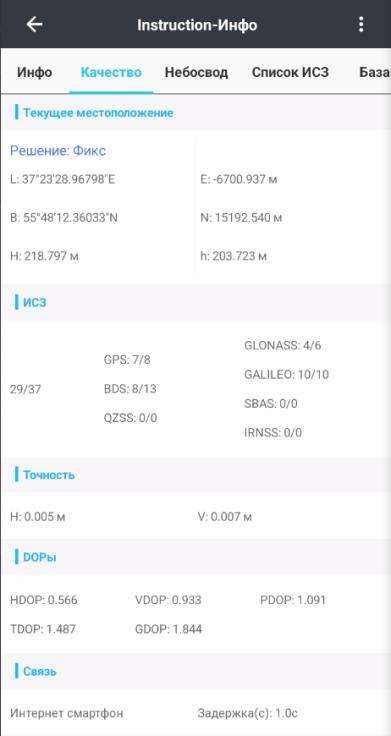

3 Качество:
3.1 Текущее местоположение: в поле отображается статус решения, координаты в WGS84 и преобразованные в пользовательскую систему координат.
3.2 ИСЗ: показано общее количество и количество участвующих в решении спутников по группировкам.
3.3 Точность: выведены значения СКП в плане и высоте.
3.4 DOPы: приведены значения коэффициентов снижения точности PDOP, HDOP, VDOP, TDOP и GDOP.
3.5 Связь: отображает тип соединения (интернет смартфон, интернет приемник, УКВ) и задержка приема сигнала.

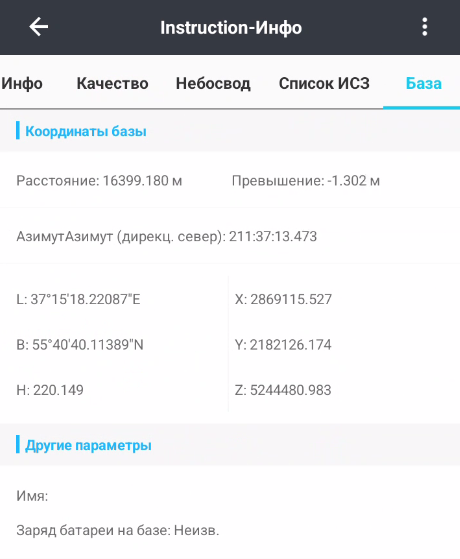

4 База:
Координаты базы: отображает ее координаты в WGS84 и преобразованные в пользовательскую систему координат, превышение относительно неё, а также значение дирекционного севера.
Другие параметры: отображает имя базовой и станции заряд ее батареи.

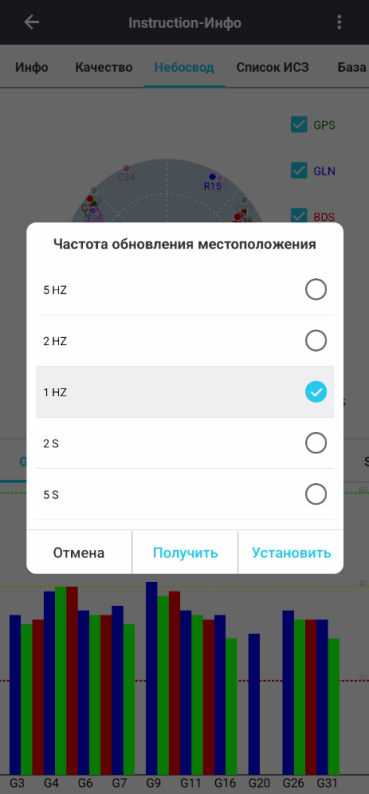

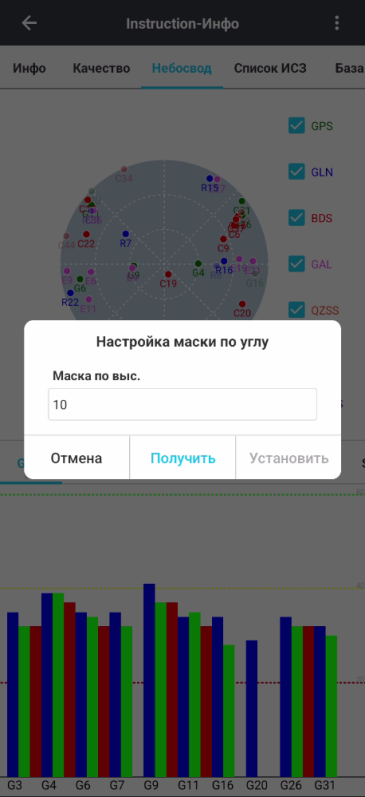

4.1 Для выбора маски по углу и частоты обновления местоположения нажмите на троеточние в верхнем правом углу, выберите необходимый параметр и установите желаемое значение параметра.
 |  |  |
