Режим работы "Внешний порт" подразумевает работу приёмника в качестве базовой станции, транслирующей поправки через внешний УКВ-модем.
В инструкции представлены два варианта работы с внешним УКВ-модемом:
1. Полевая базовая станция — запуск и настройка через LandStar

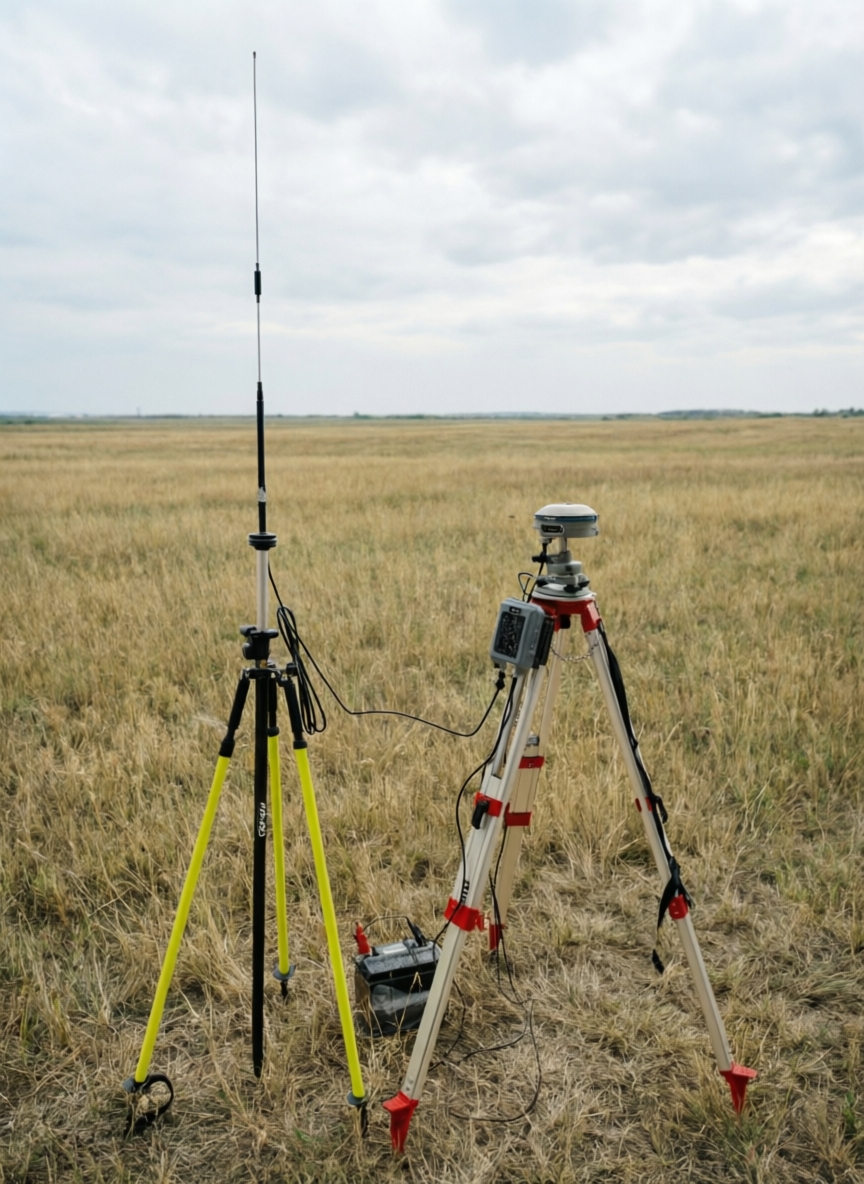

Пример установки полевой базы:

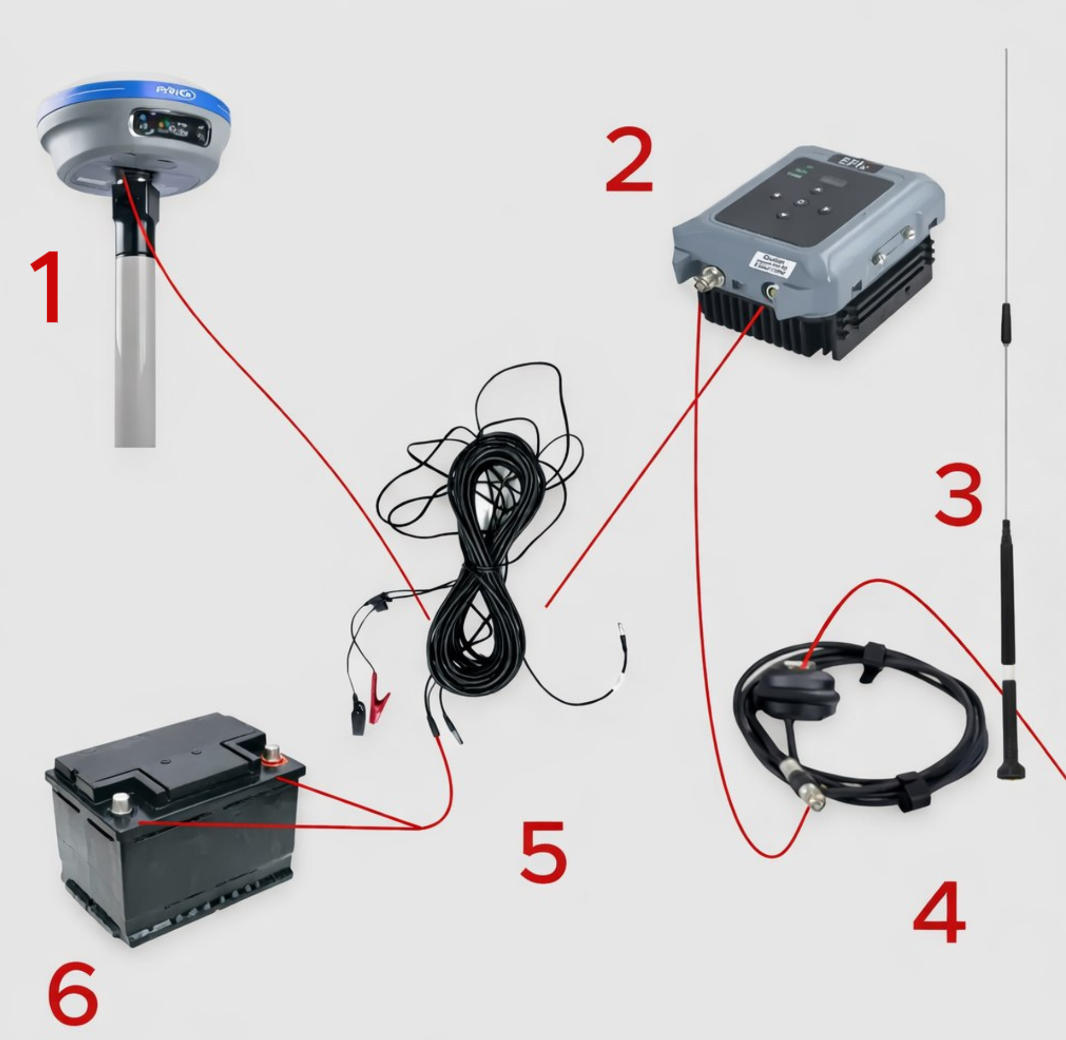

На примере представлено оборудование:
1. ГНСС-приёмник PrinCe i80pro
2. УКВ-модем PrinCe DL8
3. УКВ-антенна 450–470 МГц *
4. Кабель для подключения УКВ-антенны *
5. Кабель Y (Lemo5[M]-Lemo7[M]-Клещи) CHC *
6. Аккумулятор (можно использовать внешнюю батарею PrinCe
* — входит в комплект радиомодема.
Для запуска базовой станции выполните следующие действия:
Соедините приёмник с внешним УКВ-модемом через кабель Lemo Bluetooth ), подключите внешнее питание.
Подключитесь контроллером к GNSS-приёмнику, откройте приложение LandStar

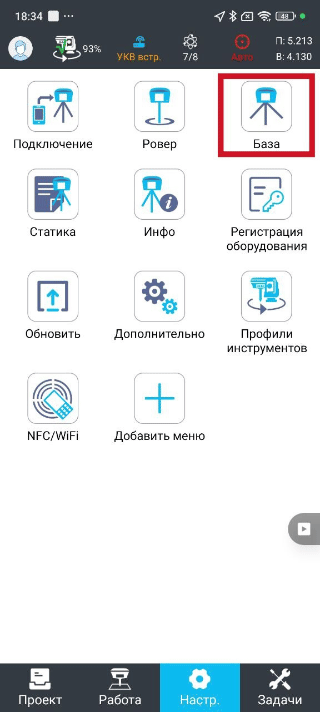

Перейдите на страницу Настройки База
В нижнем левом углу нажмите кнопку Новый Внешний порт
В настройках стиля укажите Имя Тип поправок скорость передачи порту DL8 115200 ОК
Готово, базовая станция запущена и транслирует корректирующие поправки!
2. Стационарная (офисная) базовая станция — запуск и конфигурирование через веб-интерфейс

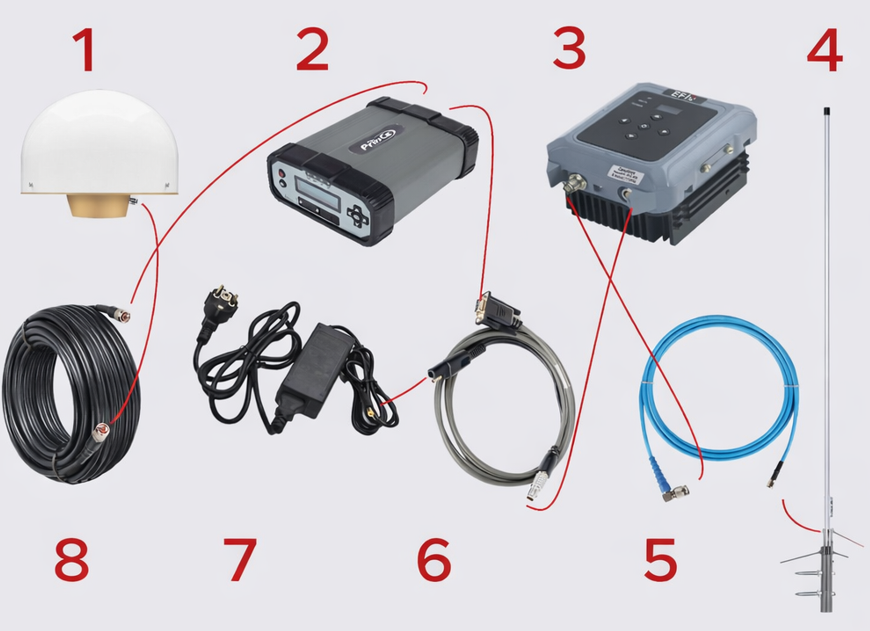

Пример комплекта стационарной базовой станции:
1. Антенна GNSS (на примере Harxon МИНИ Choke Ring
2. ГНСС-приёмник P5U
3. УКВ-модем PrinCe DL8
4. УКВ-антенна
5. Кабель для УКВ-антенны
6. Кабель Y (SAE-Lemo5[M]/DB9[F]) SM
7. Блок питания от сети 220 В
8. Кабель для подключения GNSS-антенны
Также может понадобиться грозоразрядник
Для запуска базовой станции выполните следующие действия:
1. Подключение к веб-интерфейсу приёмника.

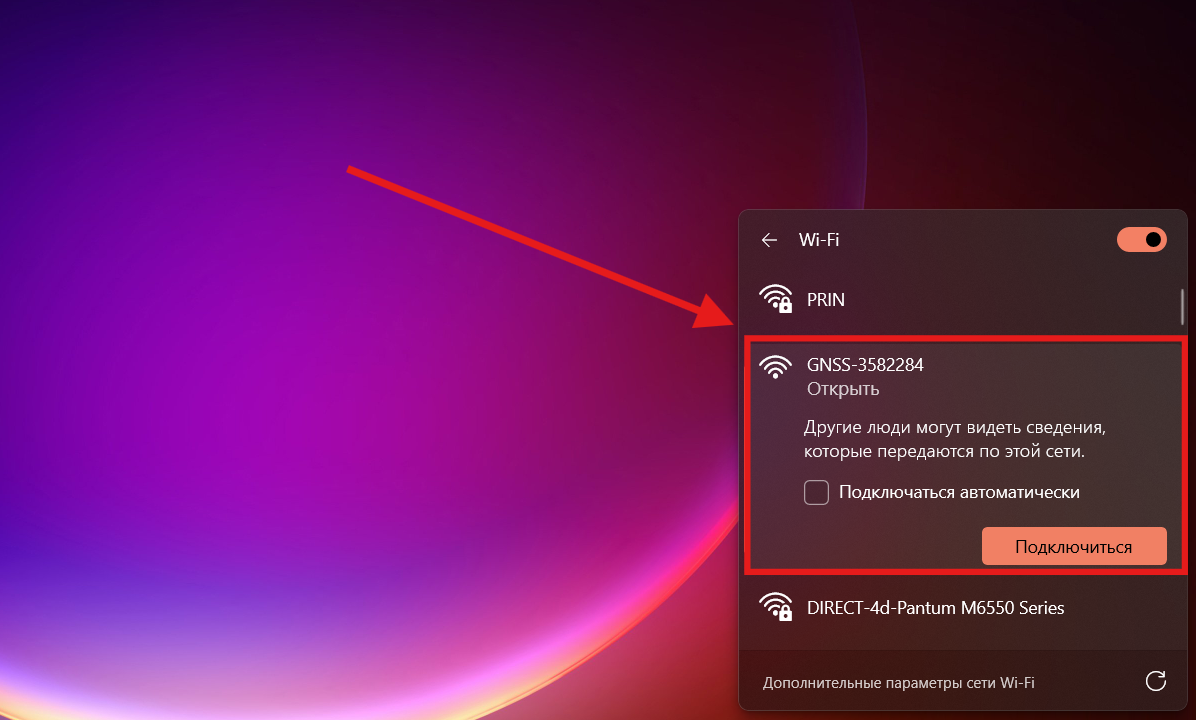

Включите Wi-Fi на компьютере и выполните поиск доступных сетей.
Найдите сеть с названием GNSS-XXXXXX , где XXXXXX — серийный номер вашего приёмника.
Подключитесь к этой сети, используя пароль: 12345678 .
Откройте браузер и введите адрес 192.168.200.1 , чтобы перейти к веб-интерфейсу.

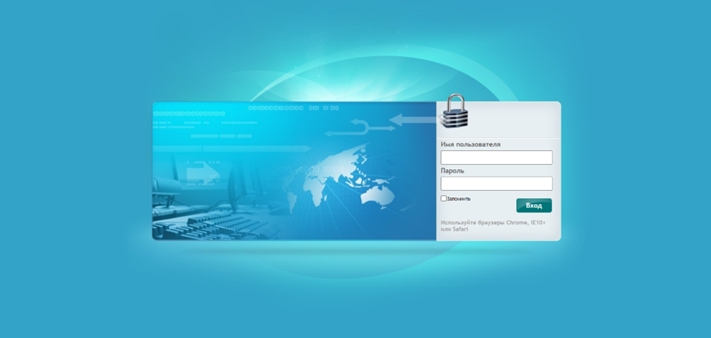

В окне авторизации укажите: имя пользователя — admin , пароль — password , затем нажмите Вход .
2. Установка координат приёмника.

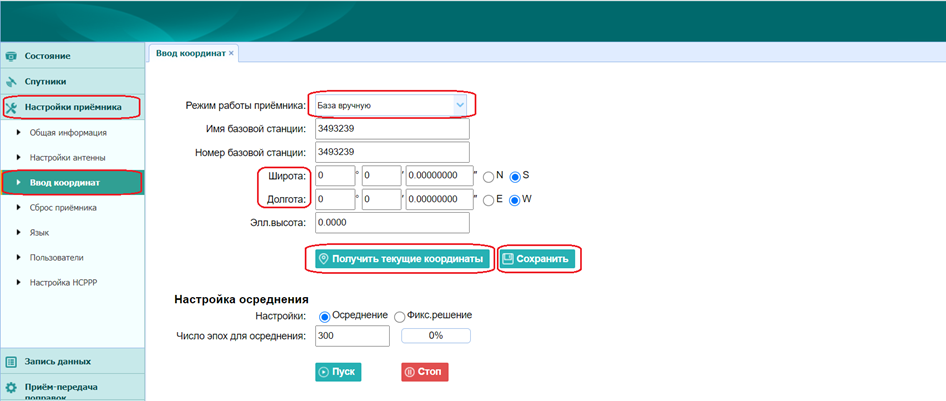

Перейдите в раздел Настройки приёмника → Ввод координат .
Выберите режим работы: База (вручную) .
Введите точные значения: Широта , Долгота , Эллипсоидальная высота Получить текущие координаты для автоопределения.
Нажмите Сохранить , чтобы зафиксировать координаты.
3. Настройка передачи поправок.

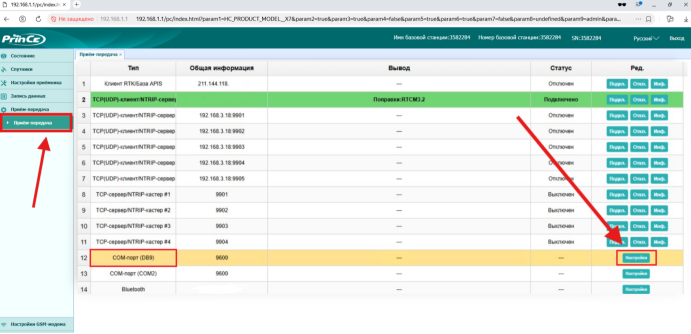

Перейдите в раздел Приём-передача . Выберите интерфейс COM-port (DB9) и нажмите Настройки .
Установите Скорость передачи данных , соответствующую вашему УКВ-модему (например, 9600 или 19200).

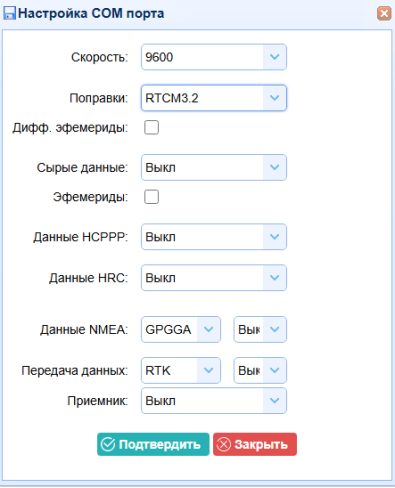

Выберите нужный тип поправок (RTCM, CMR и др.). Нажмите Подтвердить .
Проверка и дополнение:
Подключение ровера к базовой станции
1. Создайте стиль «Ровер УКВ»

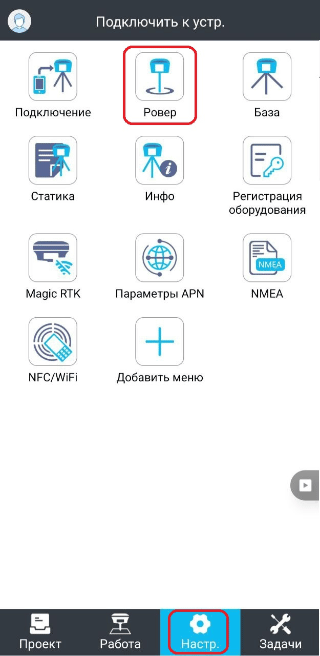

Перейдите в главное меню ПО LandStar → «Настройки» → «Ровер» .
Нажмите кнопку «Новый» .
В списке типов подключения выберите «УКВ встроенный» .
2. Настройте параметры стиля:

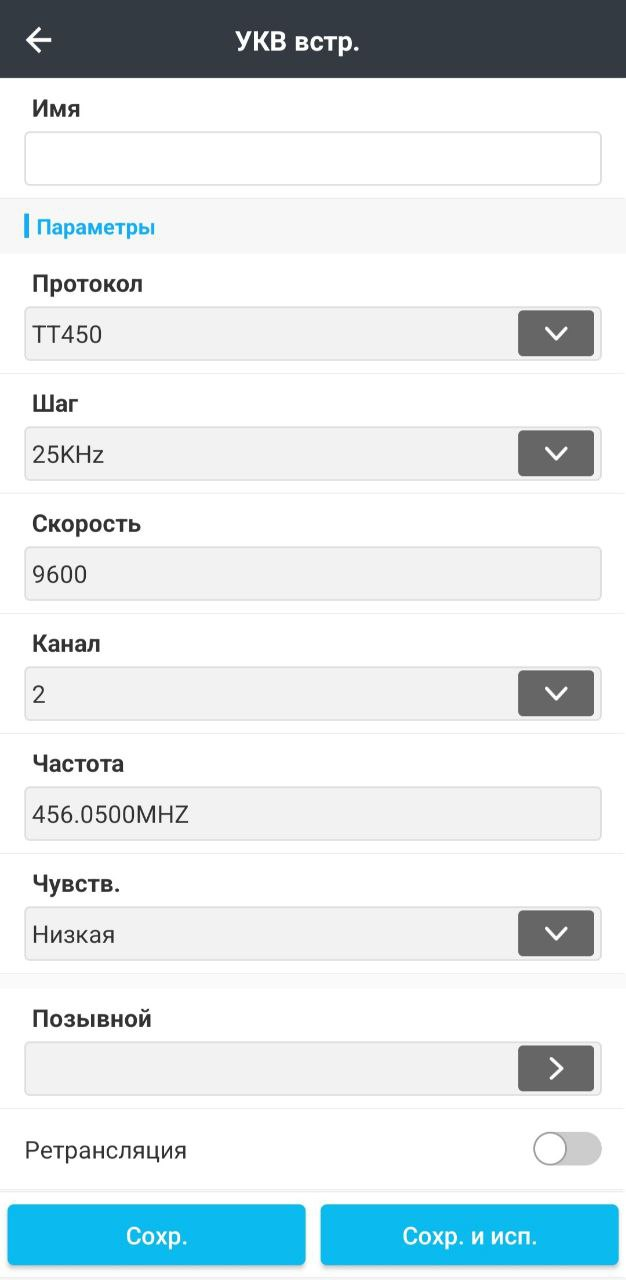

Заполните поля: Протокол, Шаг, Скорость, Частота
После ввода нажмите кнопку "Сохр. и исп."
3. Проверьте подключение
Дождитесь, пока ровер подключится к базовой станции по радиоканалу и получит фиксированное решение.

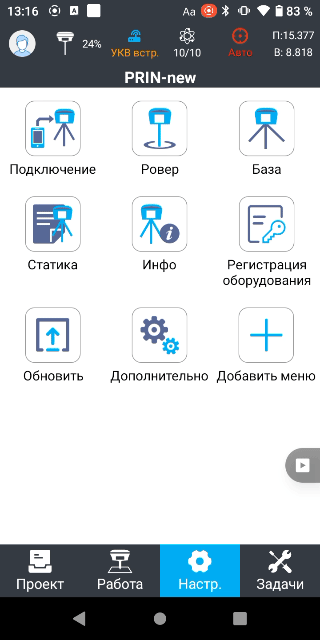

Для проверки перейдите на страницу Работа → меню Съёмка .
В строке "Расст. до базы" отобразится расстояние до базовой станции. Если строка пустая — ровер не подключился.
