Вынос откоса

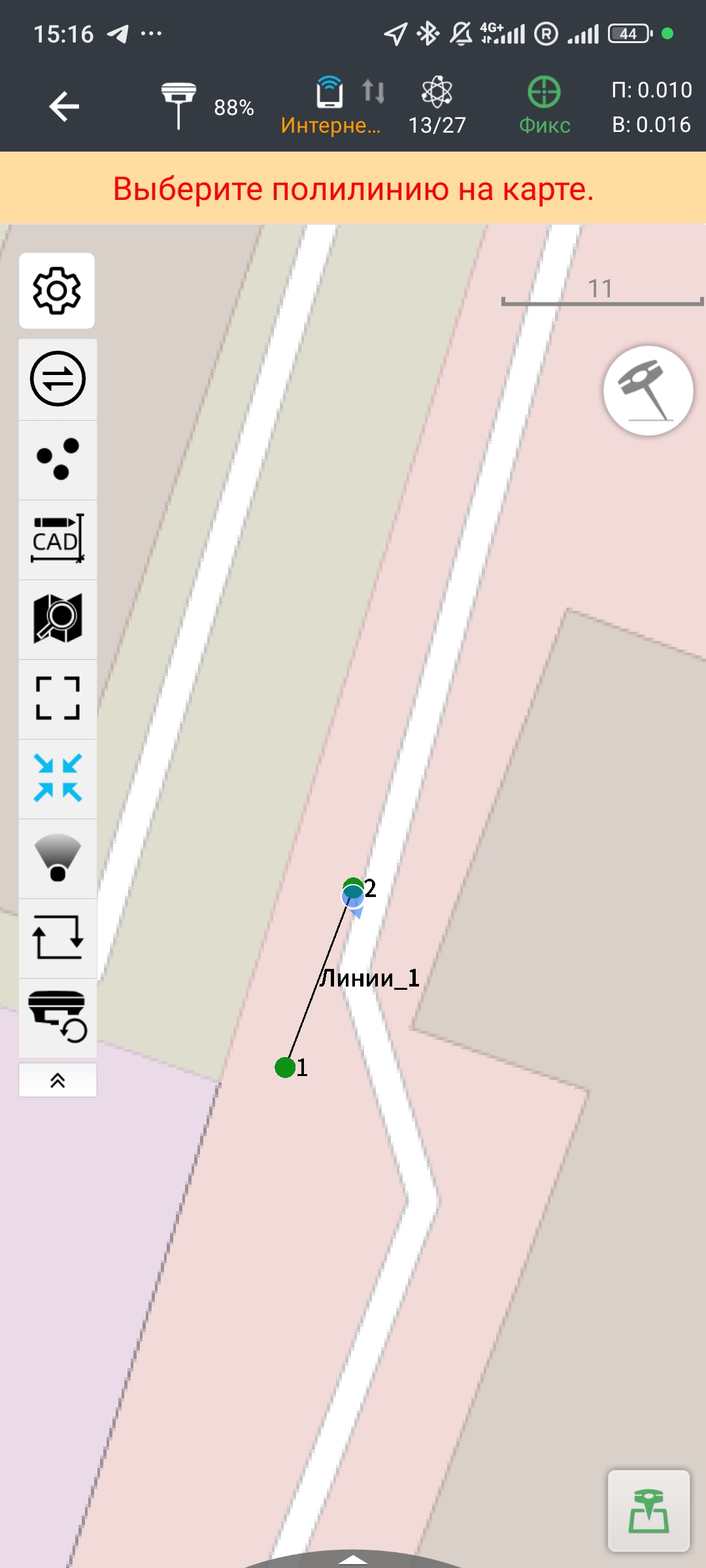

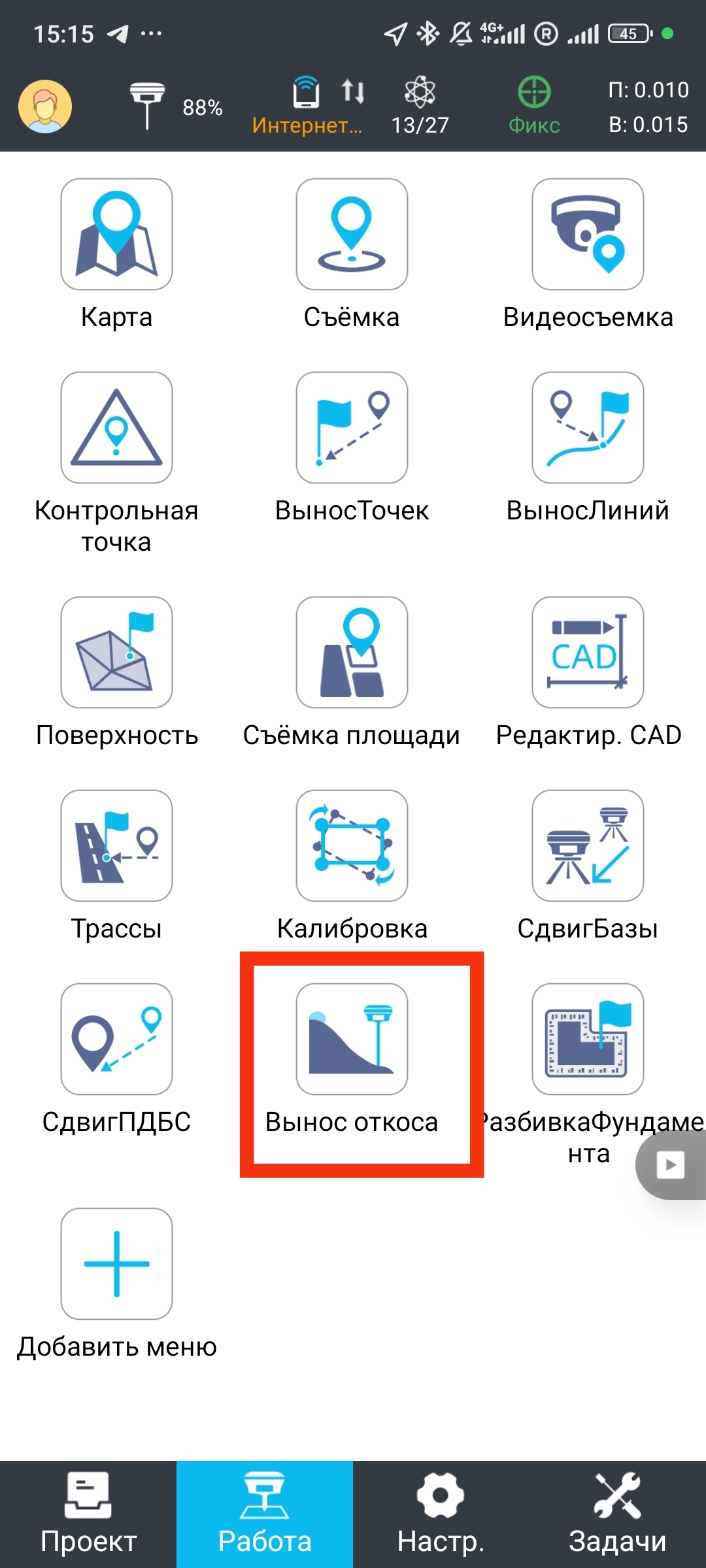

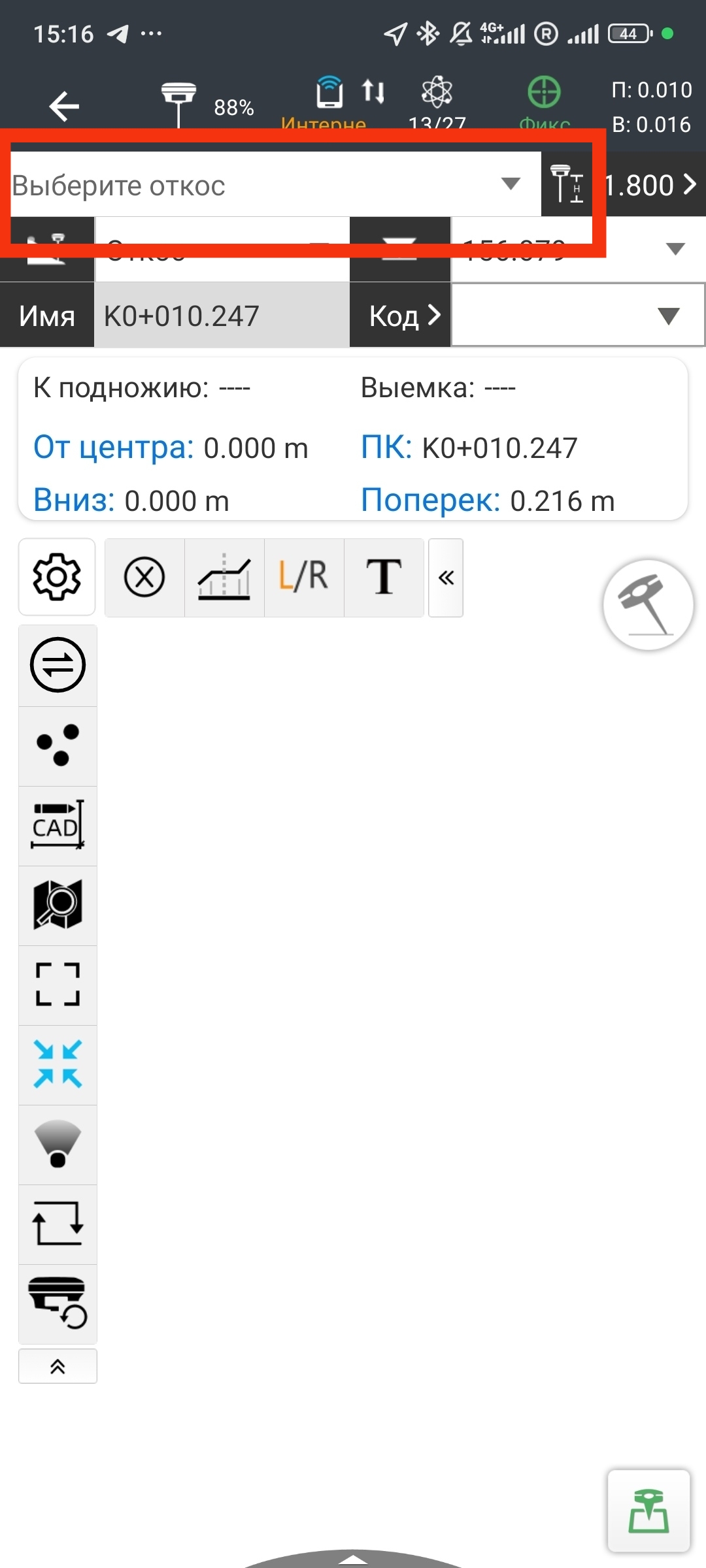

Для того чтобы вынести проект откоса, перейдите в меню "Вынос откоса". В открывшемся окне для начала выберите базовую линию, относительно которой будет строится откос.
 |  |

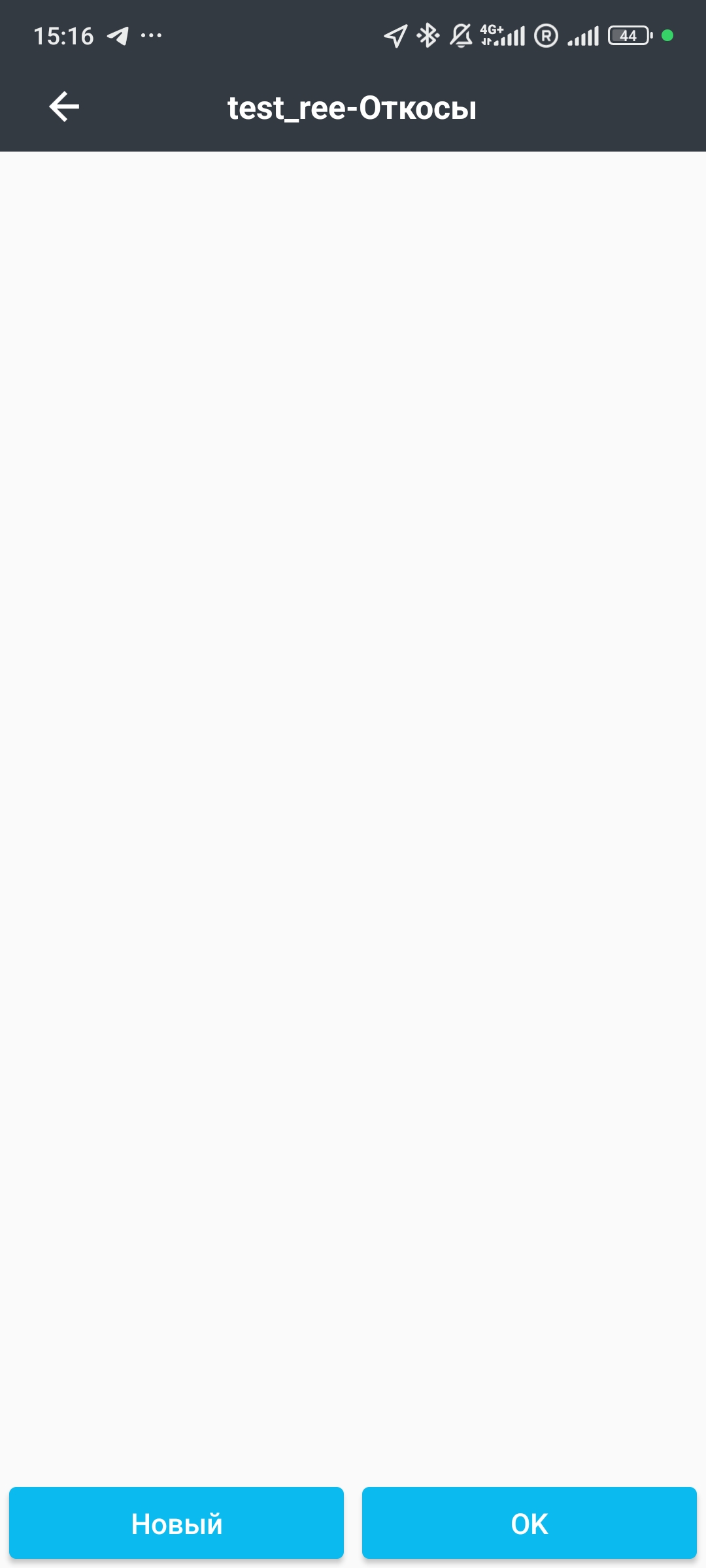

После выбора линии, откроется меню, в котором необходимо выбрать необходимый для выноса откос (если такого нет, его надо создать).
 |  |
Создание откоса:

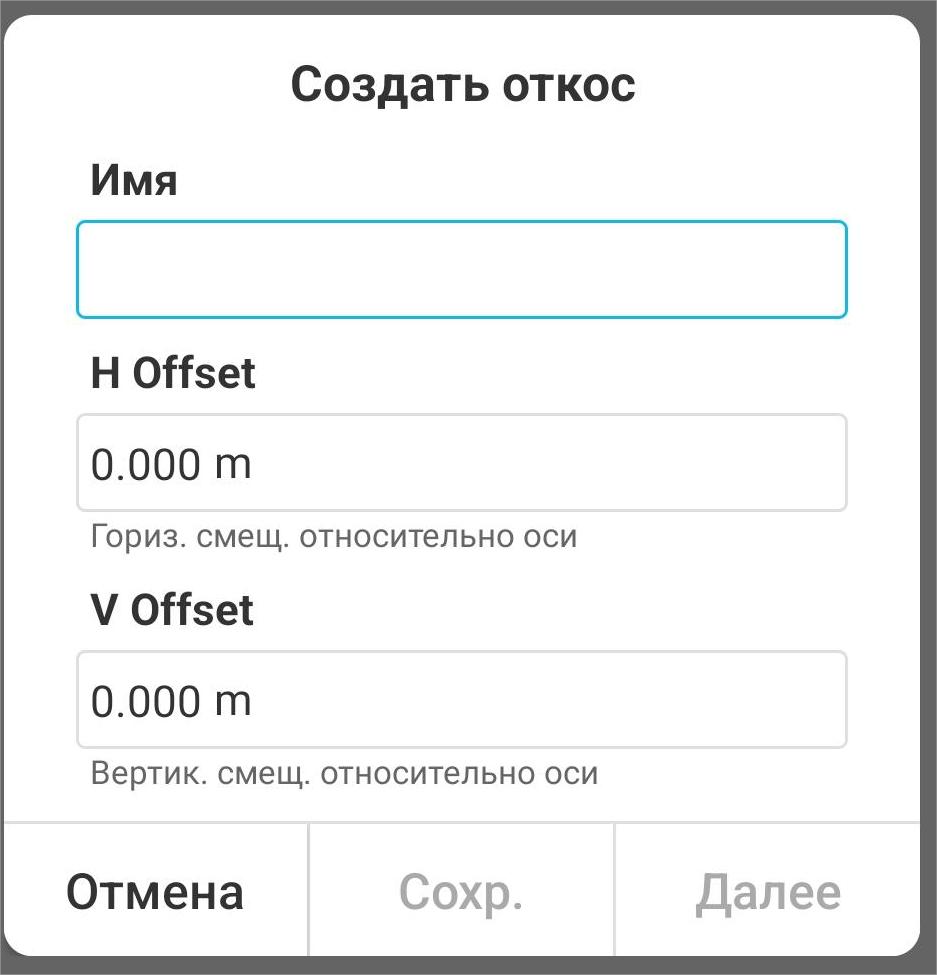

1. Нажмите кнопку "Новый". В открывшемся окне введите имя будущего откоса, а также смещение по горизонтали и вертикали, относительно выбранной базовой линии. Нажмите кнопку "Создать";

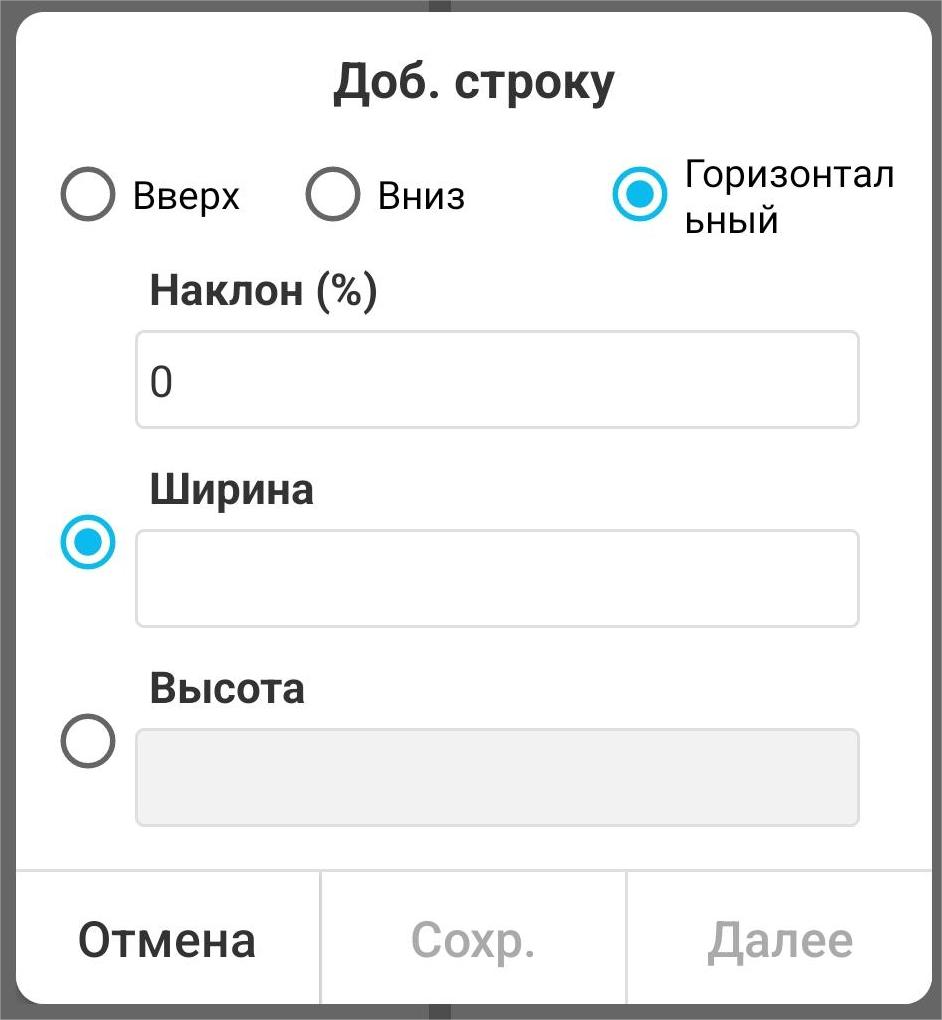

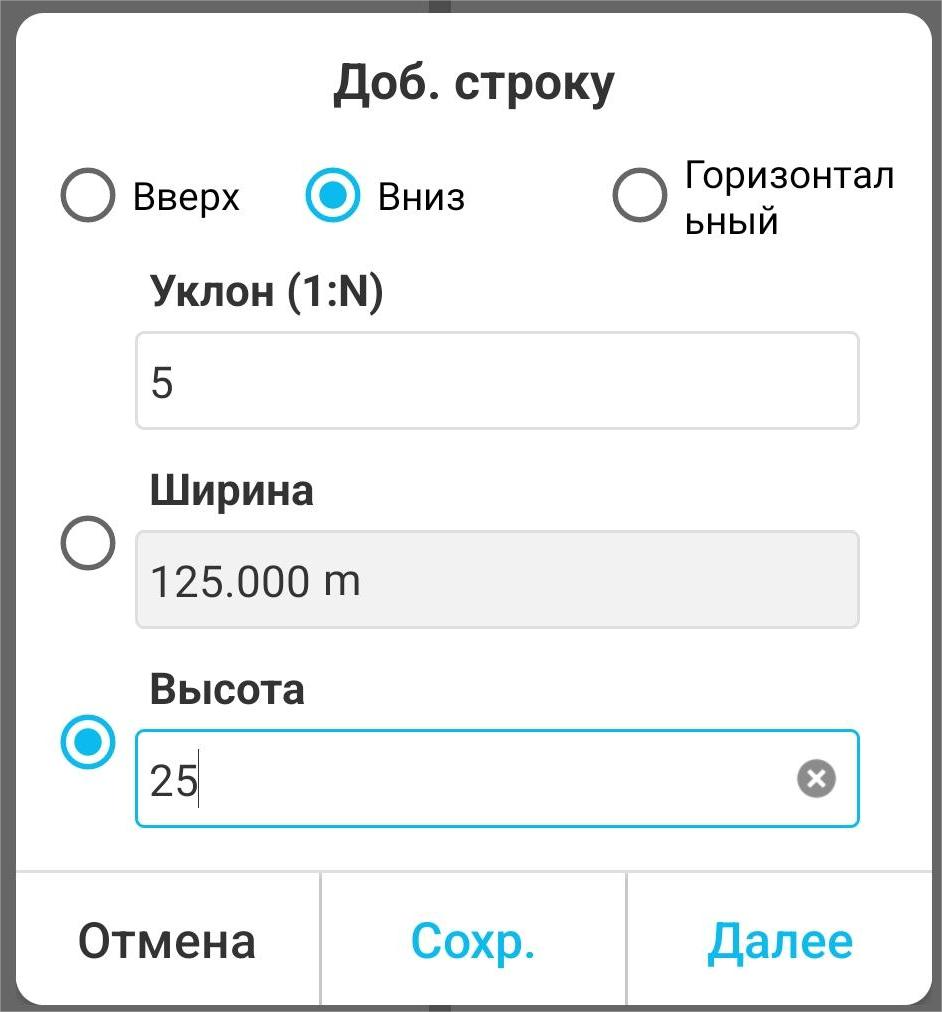

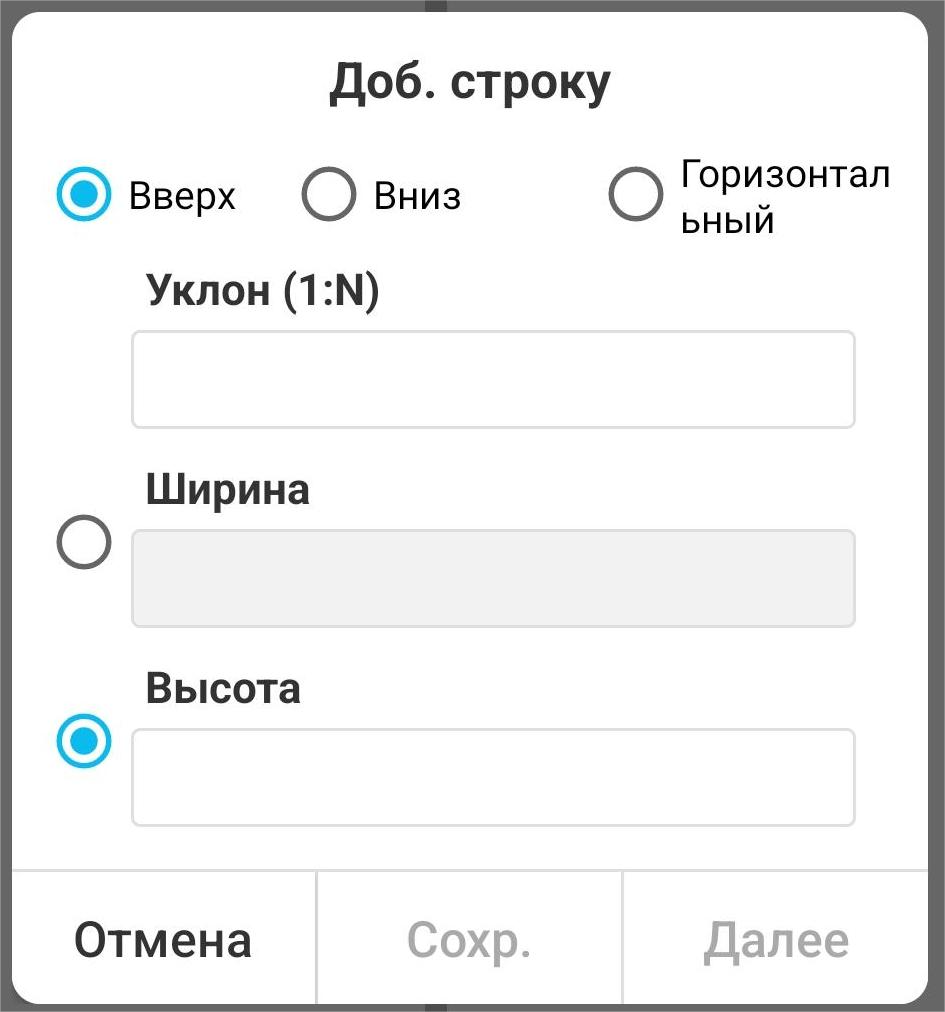

2. Нажмите кнопку "Создать". В открывшемся окне необходимо создать участок откоса. Программа предлагает это сделать двумя способами (указать улон в промилле, или в %). В случае если уклон указывается в промилле, то необходимо указать направление уклона (верх, низ). Если надо указать уклон в %, то выберите пункт "Горизонтальный", в этом случае направление уклона указывается знаками + или - (верх или низ соответственно).
 |  |
 |  |

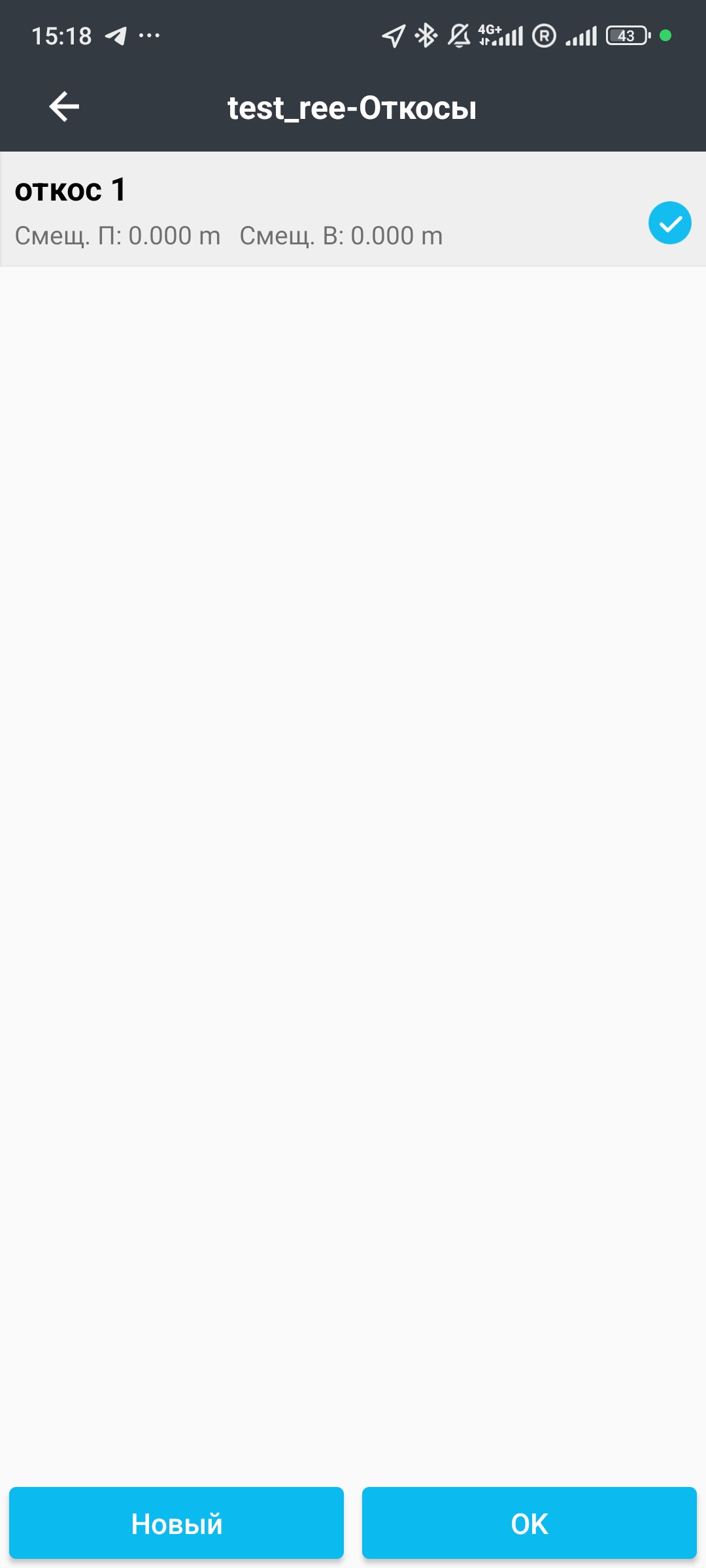

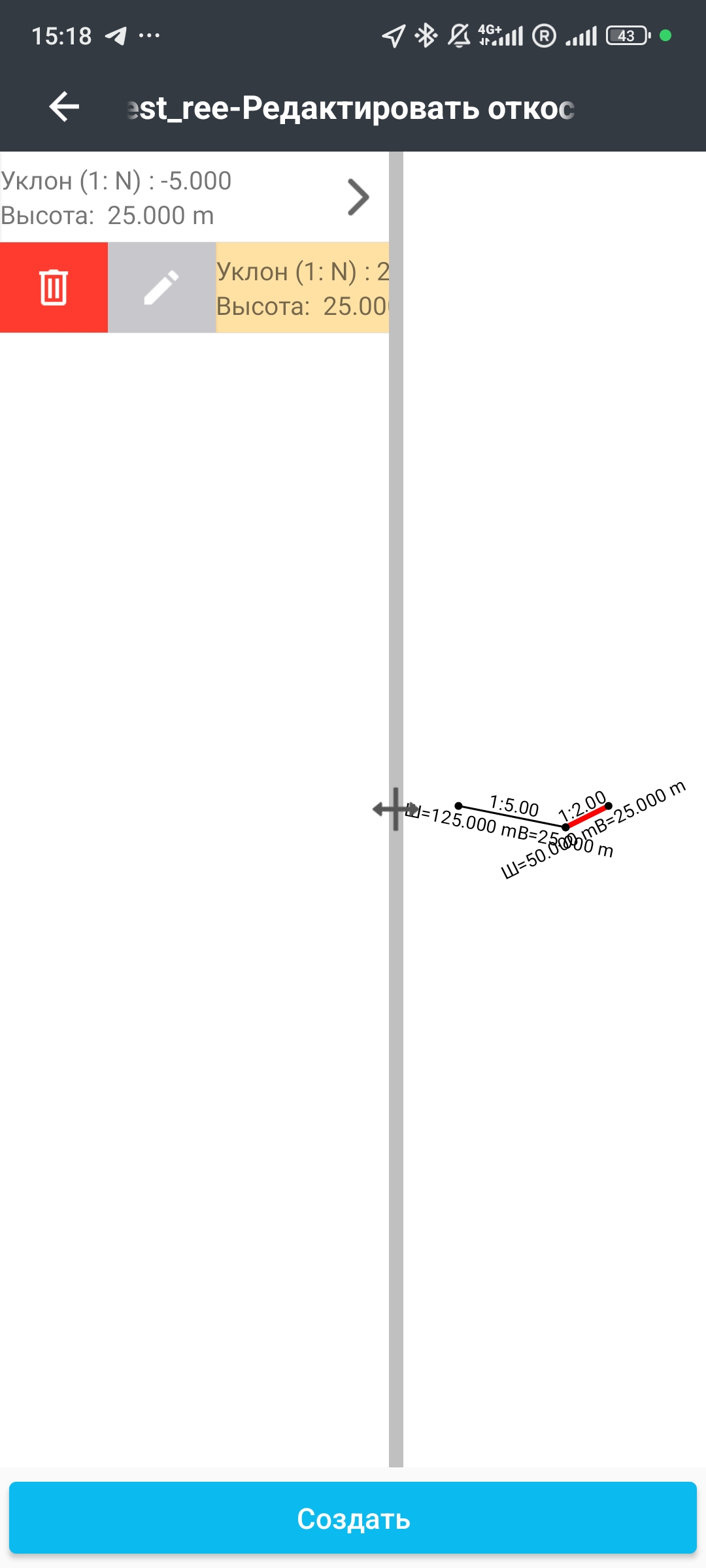

Как только был был создан один участок, можно нажат или кнопку "Сохр." или кнопку "Далее". В случае выбора "Далее" можно будет создать следующий участок. Если нажать кнопку "Сохр.", то вы перейдете в меню, где визуально можно посмотреть проект созданного откоса, а также при необходимости изменить параметры откоса. Если созданный откос устраивает, нажимаете кнопку "назад", и выбираете созданный откос и жмете кнопку "Ок".
 |  |

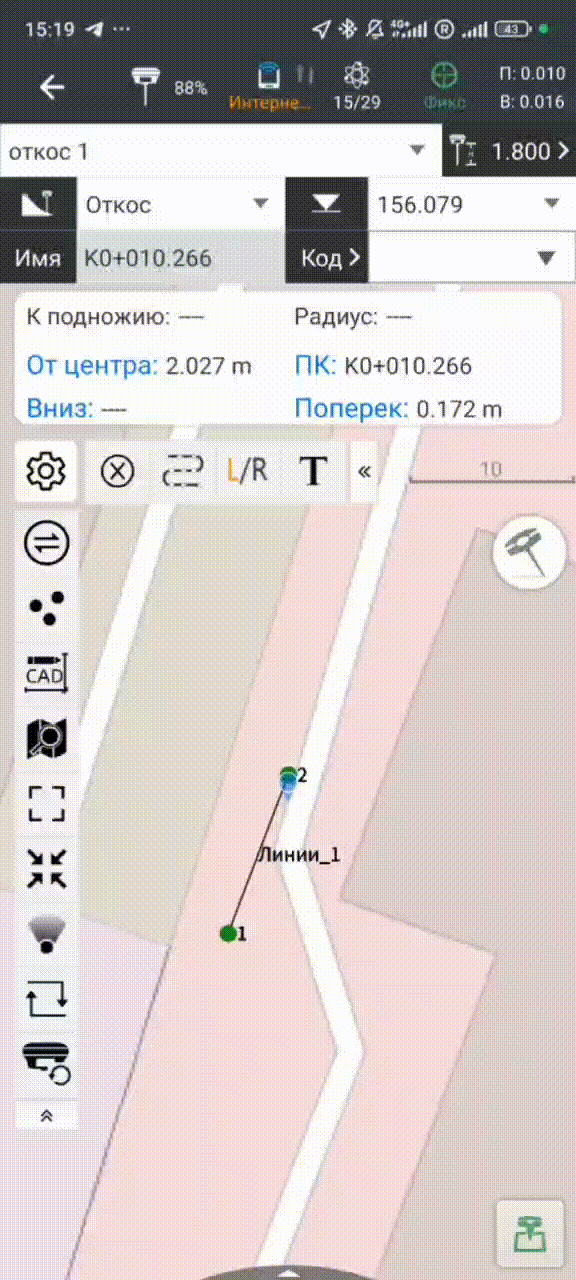

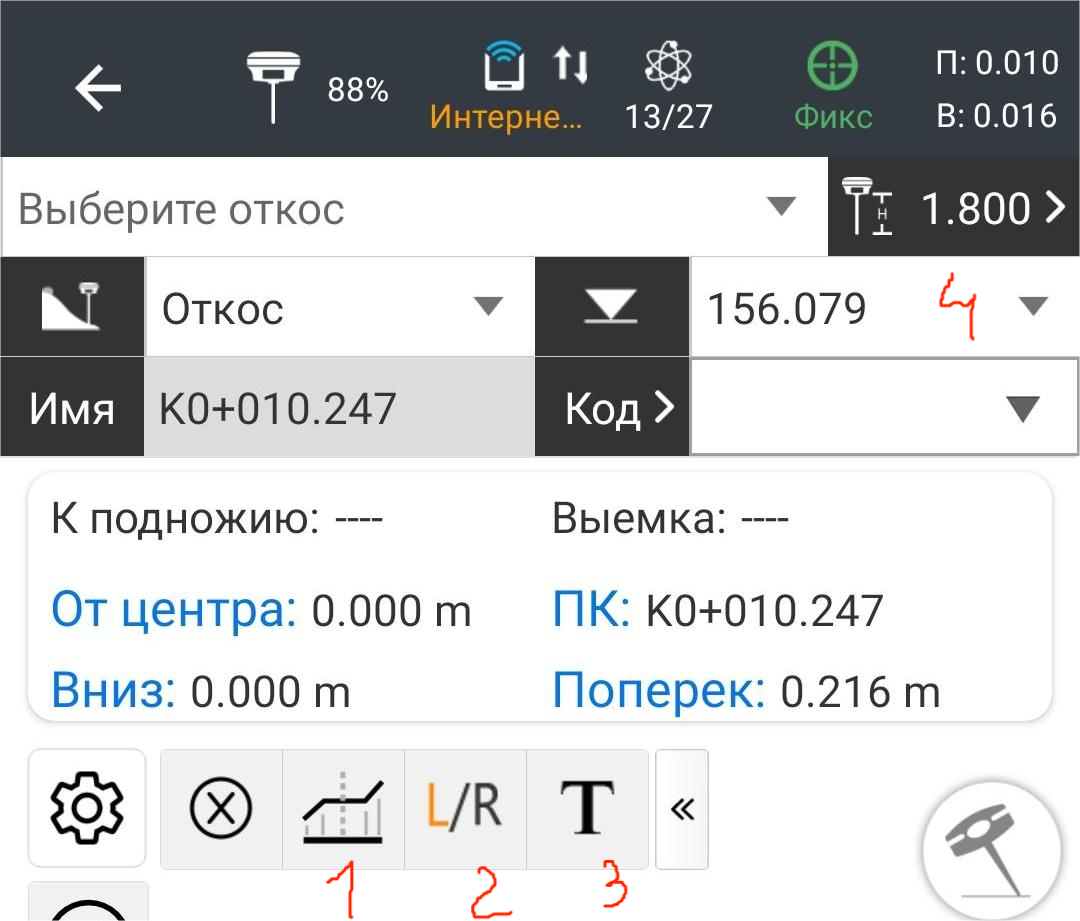

Далее программа перейдет в меню разбивки откоса. В меню разбивки есть несколько инструментов:
1. Режим отображения (2D - карта или 2D - профиль) 2. L / R - выбор стороны (лево или право), относительно базовой линии. 3. Т - отображение меток. 4. Задание проектной отметки. |  |
Пример работы с выносом откоса:
