Параметры антенн
Антенна — это устройство, которое используется для преобразования сигнала на передающем конце радиолинии в электромагнитное колебание, распространяющееся в свободном пространстве, а на приемном конце для преобразования электромагнитного колебания в сигнал, подлежащий дальнейшей обработке в приемном устройстве с целью извлечения из него полезной информации.
Измерительная информация, поступающая со спутников, относится к точке, которая называется фазовым центром антенны.
Фазовый центр антенны – это мнимая точка (физически не видимая и неосязаемая, но к ней относятся все спутниковые наблюдения). Определяют параметры фазового центра в результате калибровок.
Существует несколько центров, которые занимаются калибровками ГНСС антенн, самый известный из них – NGS.
На сайте данного центра хранятся калибровки всех ГНСС антенн: Сайт центра NGS
Как искать файл калибровки для антенны на сайте центра NGS?
Поиск нужной антенны достаточно прост. Для этого необходимо выбрать производителя и найти нужный тип антенны:

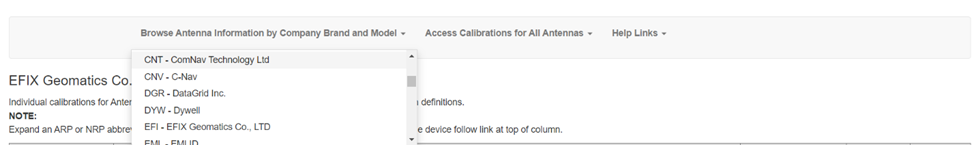

Поиск производителя

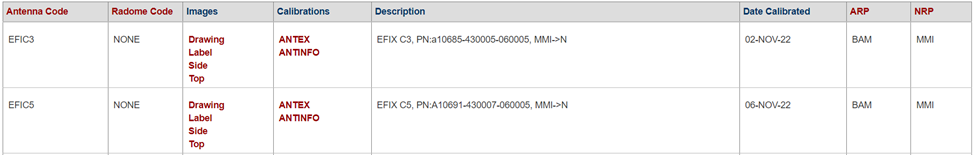

Поиск нужного типа антенны
Форматы файлов «ANTINFO» «ANTEX»
Данные форматы представлены в виде текстовых файлов, которые можно скопировать, вставить в стандартный текстовый редактор. Для дальнейшего использования в программах для обработки ГНСС измерений.
Для каждого типа антенны прикреплены фотографии антенны, а главное файлы калибровки антенны в форматах «ANTEX» и «ANTINFO». В чем разница между форматами?
Формат «ANTINFO» – это более ранний формат, в котором указывается только положение фазового центра антенны, поправки относительно угла спутника над горизонтом и только с использованием спутниковой группировки GPS.

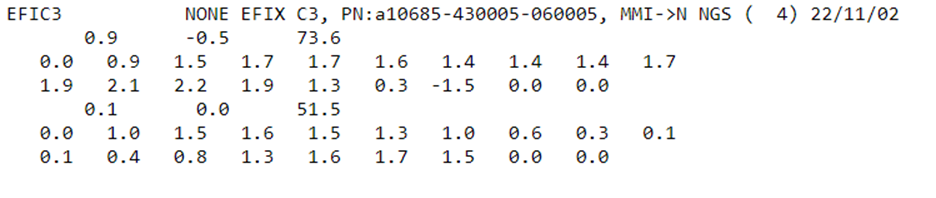

Пример файла формата «ANTINFO»
Формат «ANTEX» – это новый формат, который использует несколько спутниковых навигационных группировок, две или более частоты сигналов, а также содержит в себе вариации фазового центра антенны.

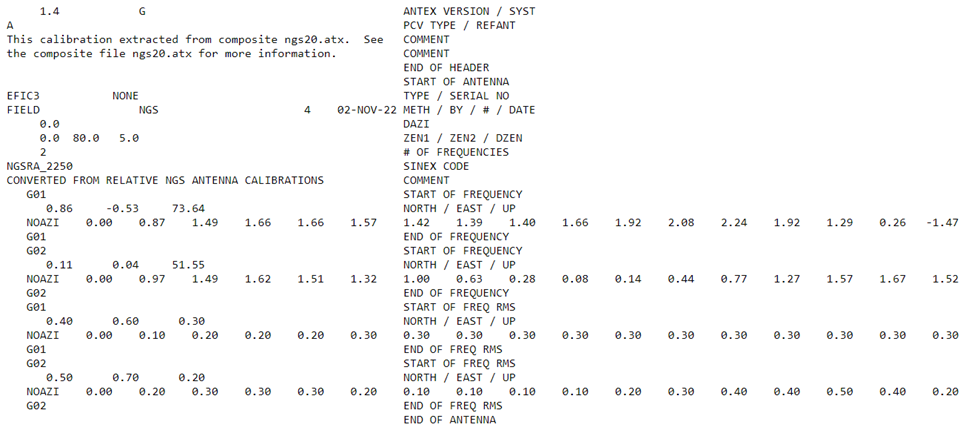

Пример файла формата «ANTEX»
Для этого на сайте центра NGS необходимо открыть вкладку "Access Calibrations for All Antennas" (Калибровка всех типов антенн) и в выпадающем меню выбрать необходимый файл.
Вы увидите ссылки на калибровки с пометками NGS 20 Absolute, NGS 14 Absolute и Relative. Это не разные модели антенн, а разные эпохи и стандарты высокоточных калибровок.
Для новых проектов всегда используйте данные с пометкой NGS 20 Absolute. Это современный и более точный стандарт.
