Настройка стиля съёмки в eField для работы от сети Геоспайдер

Последние изменения: 26.09.2025

Геоспайдер – это уникальная спутниковая геодезическая сеть базовых (опорных) станций, построенная профессиональными военными геодезистами с использованием самых современных технологий.

Сеть позволяет получать координаты и высоты c непревзойденной точностью, сразу в местных системах координат (МСК) и Балтийской системе высот 1977 г. с точностью в среднем не хуже ± 5 см, без необходимости выполнять какие либо измерения на геодезических пунктах (так называемая «калибровка»). В сети доступна работа более чем в тридцати МСК.

В программном обеспечении, управляющем сетью станций, реализована возможность передавать модель искажений координат и высот в режиме реального времени конечным пользователям. В протоколе RTCM версии 3.x для этого предусмотрены специальные сообщения с номерами 1021- 1027.

  • 1021 - Параметры трансформации (ИГД) по Гельмерту (7 параметров) / сокращенному преобразованию Молоденского (3 параметра)

  • 1022 - Параметры трансформации Молоденского-Бадекаса

  • 1023 - Невязки трансформации, данные представлены в виде проекции невязок на эллипсоид (ΔB, ΔL)

  • 1024 - Невязки трансформации, данные представлены в виде проекции на плоскость (Δx, Δy)

  • 1025 - Параметры проекции при использовании типа проекции, отличной от равноугольной конической проекции Ламберта и наклонной проекции Меркатора

  • 1026 - Параметры проекции для Равноугольной конической проекции Ламберта

  • 1027 - Параметры проекции для наклонной проекции Меркатора

Принимая эти данные, полевое программное обеспечение учитывает их при вычислении координат и высот. В итоге у конечного пользователя отпадает необходимость выполнения процедуры «калибровки». Но на данный момент работать в местных системах координат в автоматическом режиме можно только на территории Ленинградской области и небольшого приграничного к Ленинградской области района 10-20 км. За пределами Ленинградской области уточнение параметров местных систем координат необходимо делать самостоятельно.

Настройка в eField

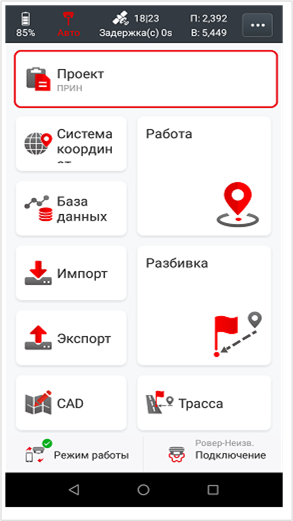

Создание проекта. Запустить eField на контроллере, откройте вкладку Проекты, откройте любой существующий проект, выбрав его из списка, или создайте новый проект.

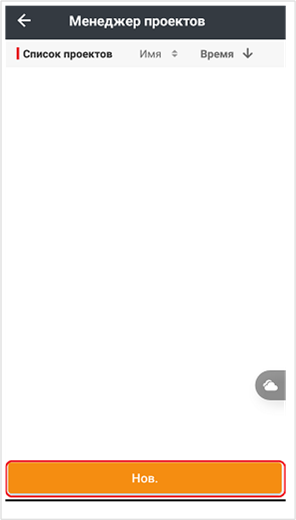

Для создания нового проекта необходимо нажать кнопку [Нов.].

Откроется меню Нового проекта.

  • Новый проект: задать имя проекта (любое)

  • Часовой пояс определяется автоматически

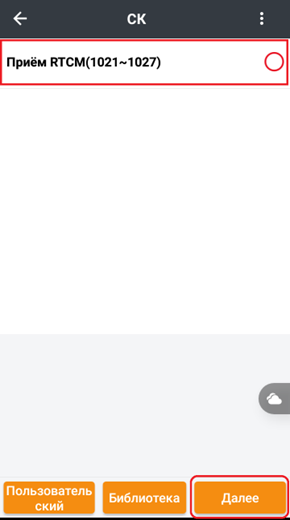

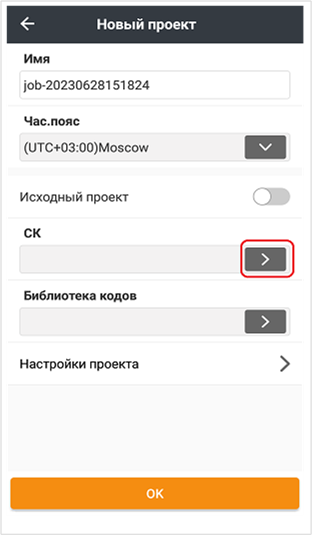

  • В строке СК необходимо нажать на стрелку и Выбрать Приём RTCM(1021~1027). Далее Исп. Установить галочки на все сообщения 1021-1027. Далее Создать

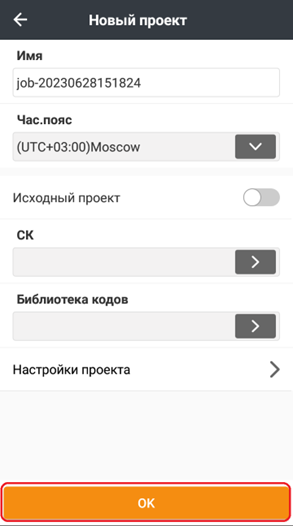

  • В меню Новый проект нажать OK

Настройка стиля

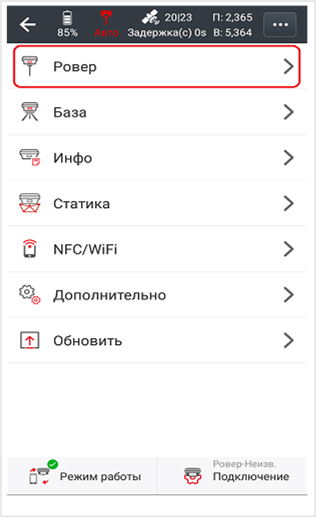

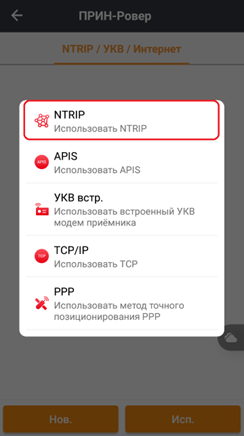

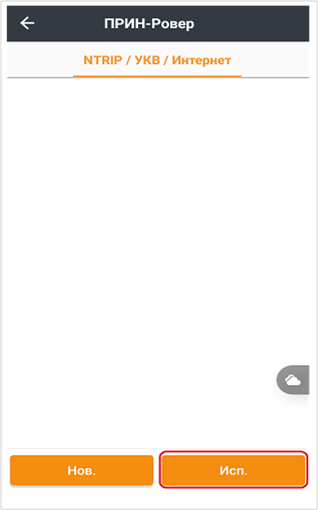

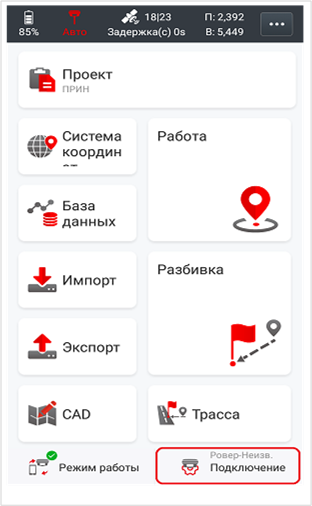

Открыть вкладку Подключение. Ровер → Нов. → NTRIP



В меню стиля съемки необходимо ввести следующие данные:

  • Задать имя стиля съемки (любое)

  • Связь: Интернет смартфон

  • Адрес сервера: rtk.geospider.ru или 185.44.14.163

  • Порт: 8033

* Для современного оборудования (RTCM 3.3 MSM5 GPS + ГЛОНАСС + Galileo + BeiDou):

  Порт: 8033 – ближайшая станция с параметрами систем координат;
  Порт: 9033 – виртуальная станция с параметрами систем координат;
  Порт: 18033 – одиночная станция без параметров систем координат.

 Для устаревшего оборудования (RTCM 3.1 только GPS + ГЛОНАСС):
 Порт: 8031 – ближайшая станция с параметрами систем координат;
Порт: 9031 – виртуальная станция с параметрами систем координат;
 Порт: 18031 – одиночная станция без параметров систем координат

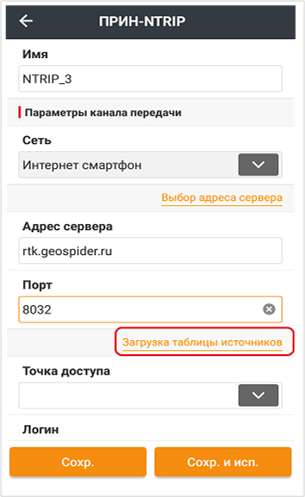

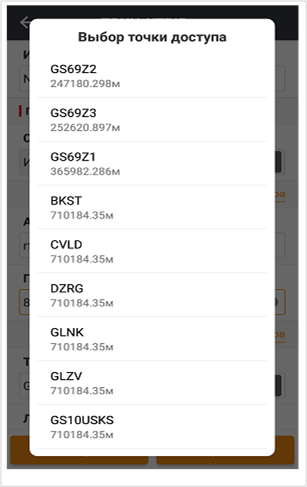

  • Далее нажать Загрузка таблицы источников

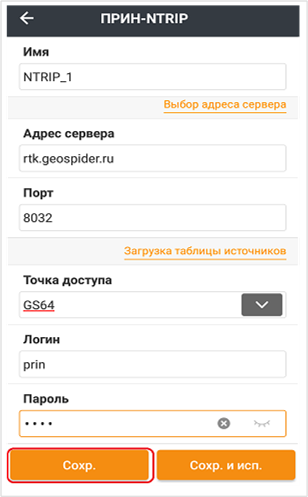

  • Логин: логин для подключения к точке доступа NTRIP

  • Пароль: пароль для подключения к точке доступа NTRIP

  • Нажать Сохр.

При работе от сети БС Геоспайдер рекомендуем провериться на пунктах ГГС.
