Вынос линии с карты-подложки

Последние изменения: 03.12.2025

Работа с функцией «Вынос линии» в программе LandStar 8

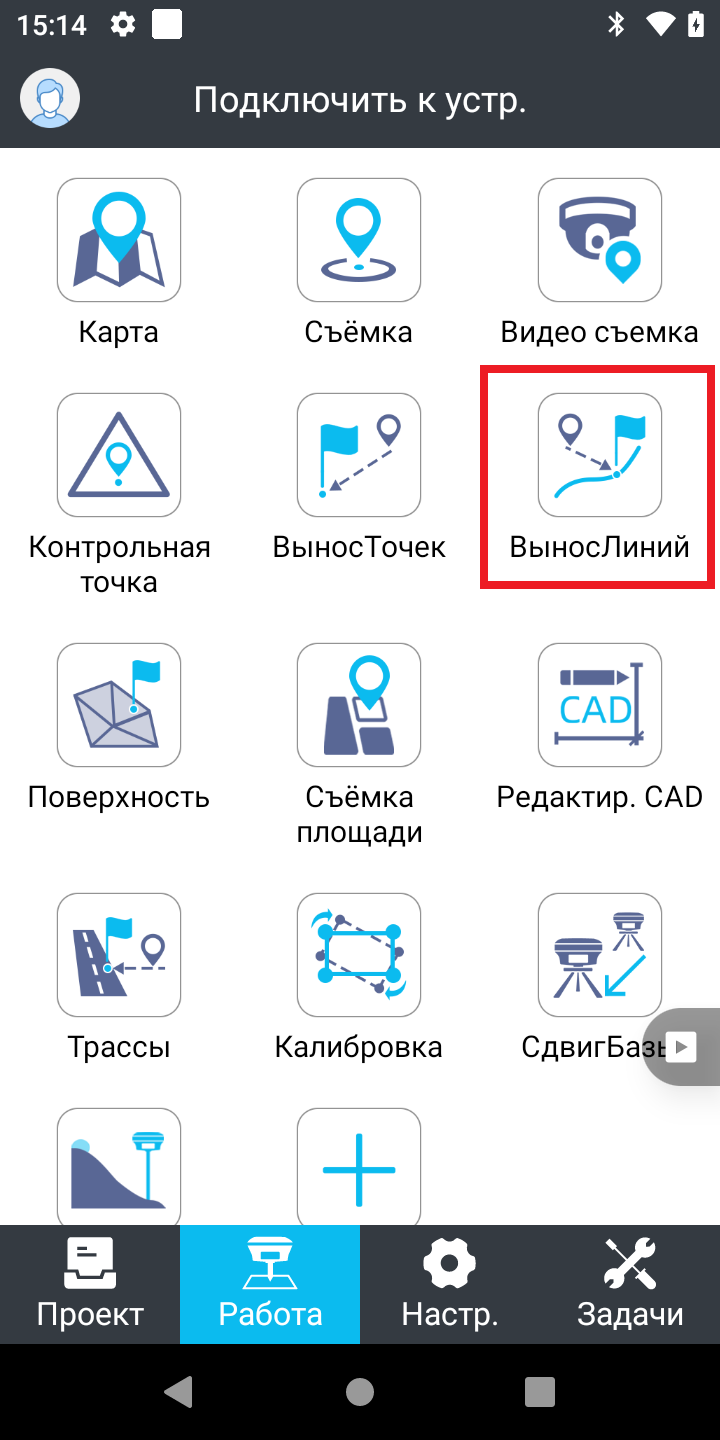

Для выноса линии с карты-подложки, выполните:

1. Ипортируйте CAD файл в проект,

Описание методов выноса линии

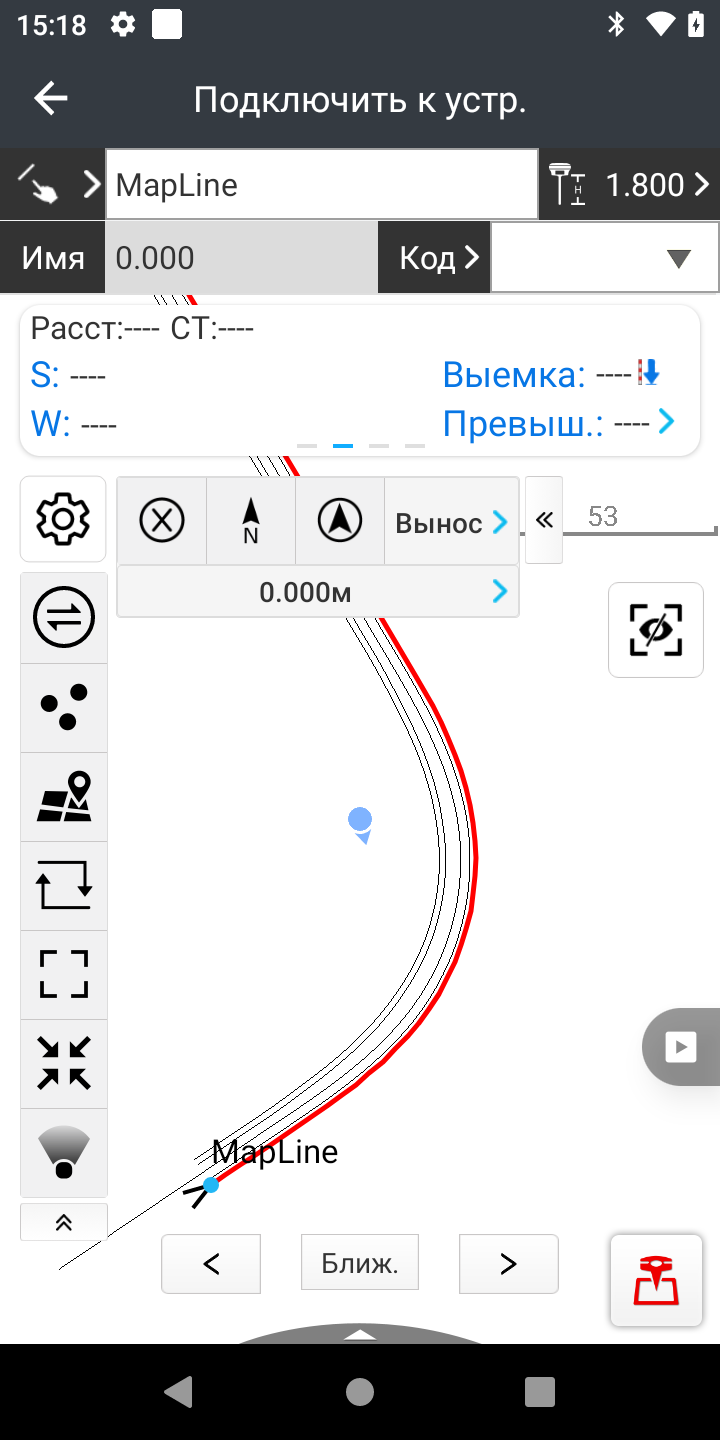

3. Выберите необходимую линию однократно нажав на неё. Выбранная линия подсветиться красным цветом.

Для выбора метода выноса линии, в верхней части экрана, нажмите на значок:

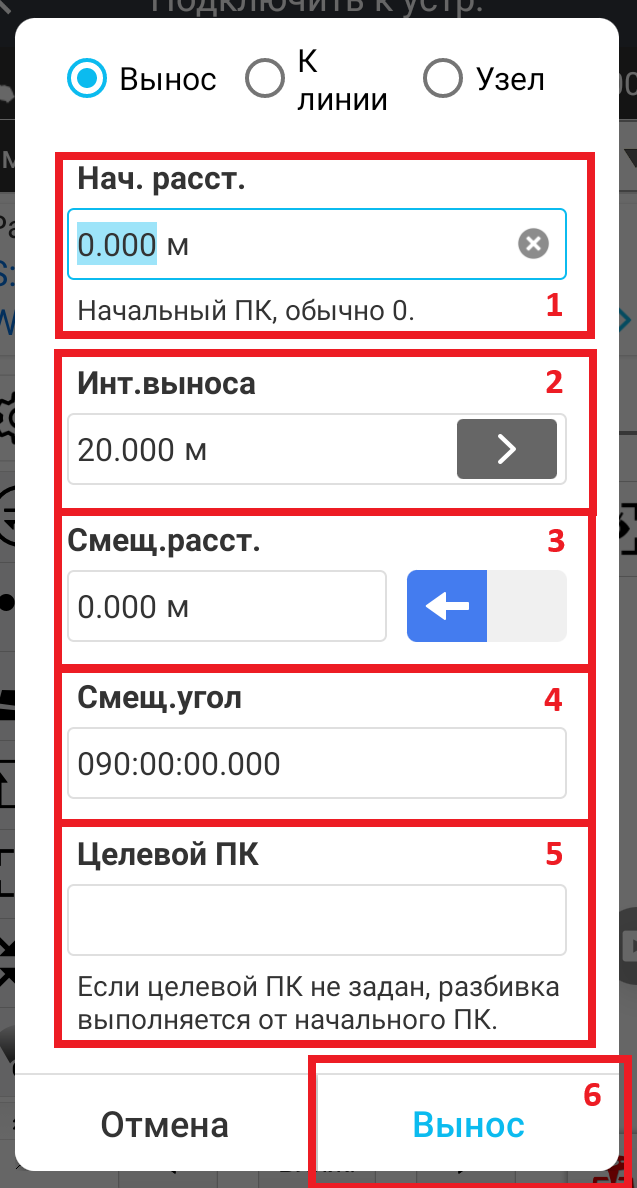

Во вкладке "Вынос" выполните настройки выноса линии по пикетам.

  1. Задайте начальный пикет выноса;
  2. Установите интервал пикетов выноса;
  3. При необходимости задайте смещение от исходной линии,  в поле «Смещ.расст» укажите значение необходимого смещения.
  4. В поле «Смещ.угол» указываем азимут смещения, при необходимости.
  5. В поле «Целевой ПК» можно указать значение, с какого пикета будет применятся смещение от исходной линии.
  6. Нажмите «Вынос», для начала выноса линии.

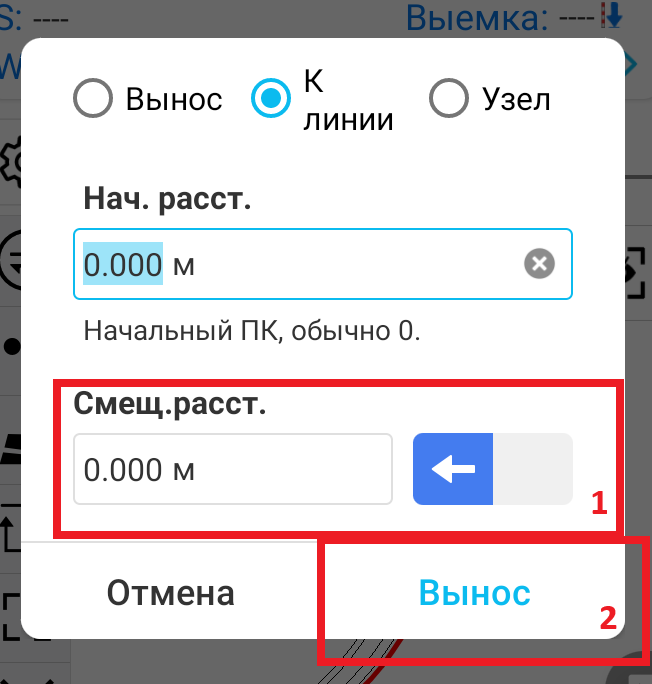

Во вкладке "К линии" выполните настройки выноса линии.

  1. При необходимости, задайте смещение от исходной линии, в поле «Смещ.расст» укажите значение необходимого смещения.
  2. Нажмите «Вынос», для начала выноса линии.

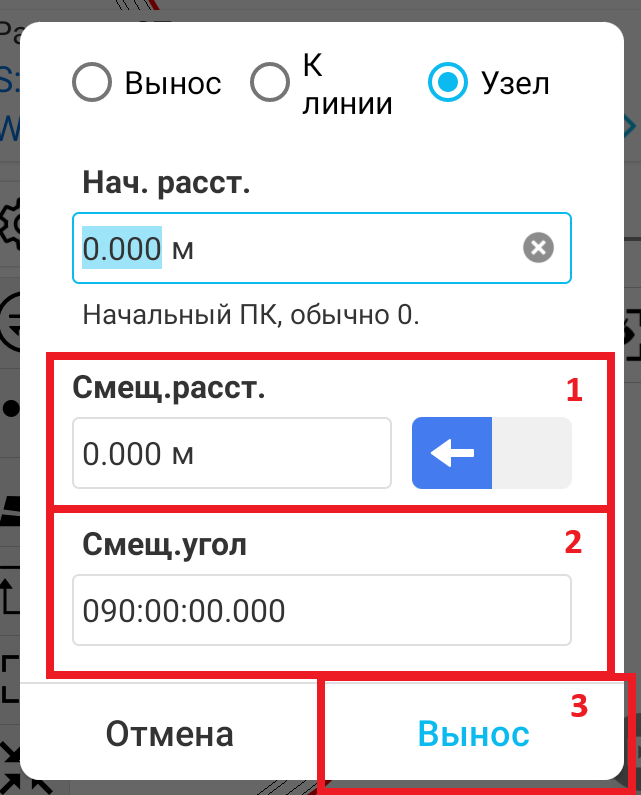

Во вкладке "Узел" выполните настройки выноса всех характерных точек на линии.

  1. При необходимости, задайте смещение от исходной линии, в поле «Смещ.расст» укажите значение необходимого смещения.
  2. В поле «Смещ.угол» указываем азимут смещения, при необходимости. (по умолчанию перпендикулярно – 90).
  3. Нажмите «Вынос», для начала выноса линии.

Дополнительная инструкция: Описание методов выноса линии

Дополнительная информация о выносе в LandStar8 доступна в восьмом уроке курса Быстрый старт в LandStar8
