Перейдите в меню [Задачи] → [Объёмы]. В данном меню выполняется
вычисление объёма (куб.м) насыпи/выемки полигона, заданного точками из базы
данных.
Нажмите на [Нов.].

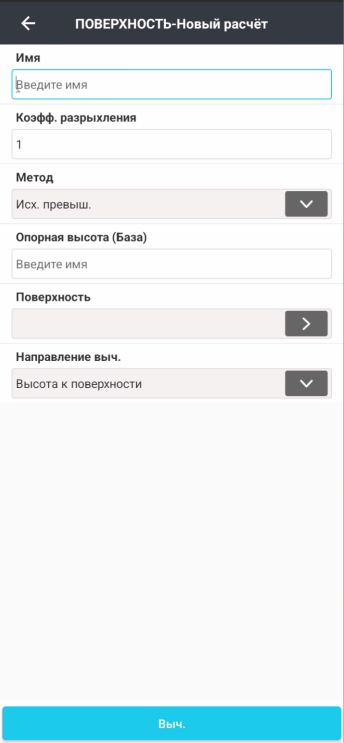

Задайте имя для нового расчета и Коэффициент разрыхления.

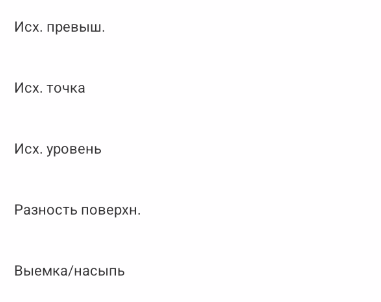

Далее выберите необходимый метод:
1) Метод: Исходное превышение.
1.Задайте имя в строке Исх. превыш.
2. Добавьте Поверхность.
Если нет созданных поверхностей, то нажмите на [Нов].
Задайте Имя.
Нажмите на точек (На стрелочку).
Будет предложено выбрать, откуда взять точки.
1 Вариант.
Нажмите Из БД точек и кнопку [ОК].
На экране появится список точек хранящихся в базе данных.
Выберите нужные точки или нажмите на кнопку [Выбрать всё].
Точки также можно Импортировать [Импорт] или добавить новые [Доб.], с помощью нижних кнопок.
Нажмите кнопку [ОК].
Выбранные точки появятся для просмотра на экране.
Нажмите кнопку [ОК].
Поверхность создана.
2 Вариант.
Нажмите С карты и кнопку [ОК].
С помощью кнопок [Выбор] или [Выбор области] выберите нужные точки.
Нажмите на точки, чтобы они стали выделяться красным цветом.
Нажмите кнопку [ОК].
Нажмите кнопку [ОК], для просмотра точек на карте.
На экране появятся выбранные точки для просмотра.
Нажмите кнопку [ОК].
Поверхности успешно созданы.
Вернемся к методам для расчета объема.
2) Метод: Исходная точка.
Добавьте :
1. Исходную точку (точки можете выбрать из Базы данных или на карте. При выборе на карте, есть возможность выделить область или выбирать точки по отдельности).
2. Поверхность.
3) Метод: Исходный уровень.
Добавьте :
1. Точка 1, Точка 2, Точка 3.
2. Поверхность.
4) Метод: Разность поверхностей.
Добавьте :
1. Поверхность 1.
2. Поверхность 2.
5) Метод: Выемка/насыпь.
Добавьте :
1. Поверхность.

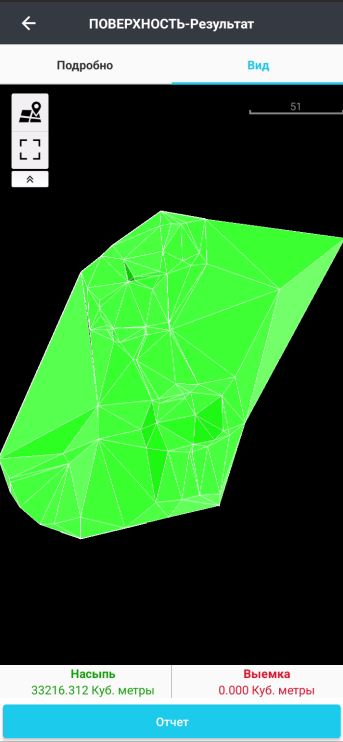

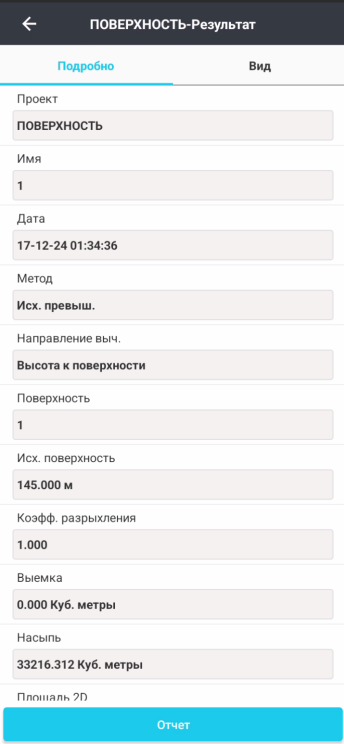

В завершении нажмите кнопку [Выч.] (вычислить объём земляных работ).
Примечание. Отчёт о вычислениях можно сохранить в формате txt в памяти
контроллера.
