Для начала работы с приемником PrinCe i90VR вам поможет статья из нашей "Базы знаний", в которой расписаны все основные элементы работы с приемниками PrinCe.
i90 VR режим [Видеосъемка]

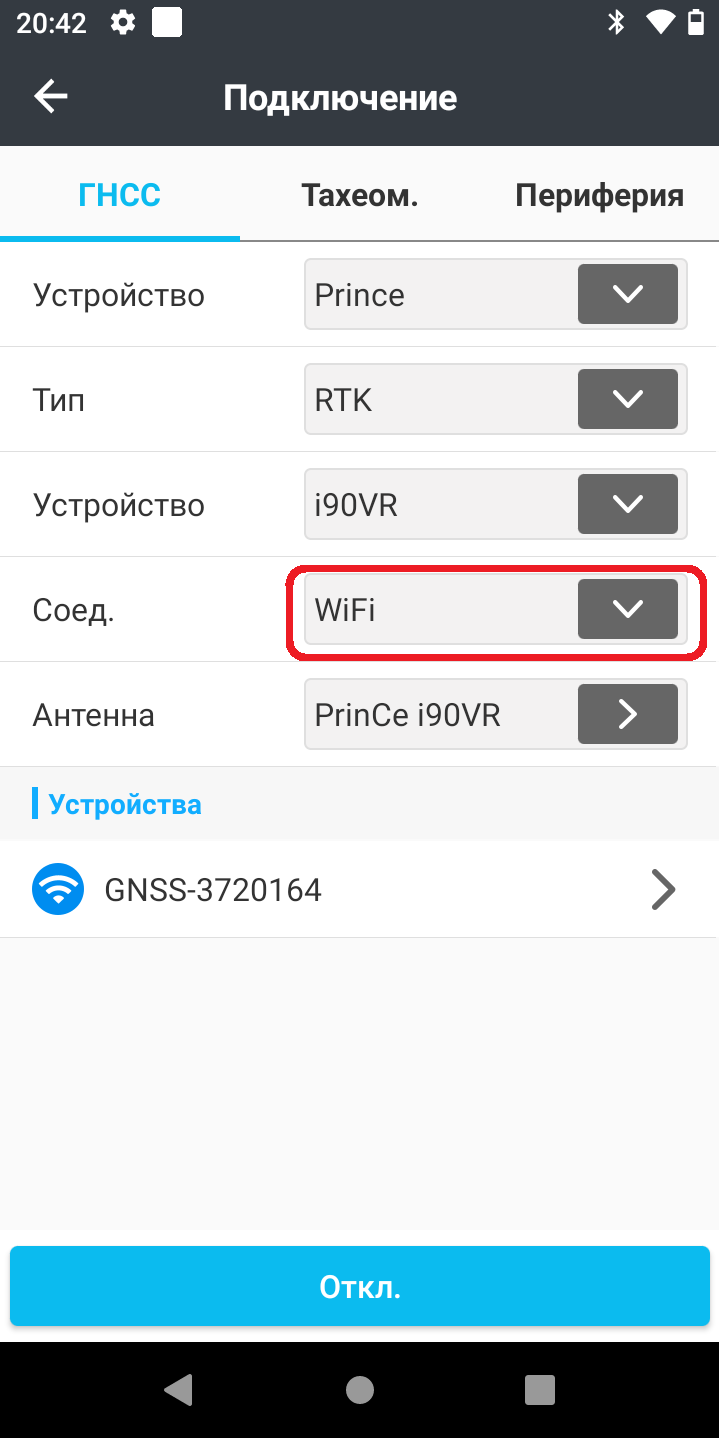

Подключаемся контроллером к приемнику через Wi-fi (Рис.1)
Рис. 1

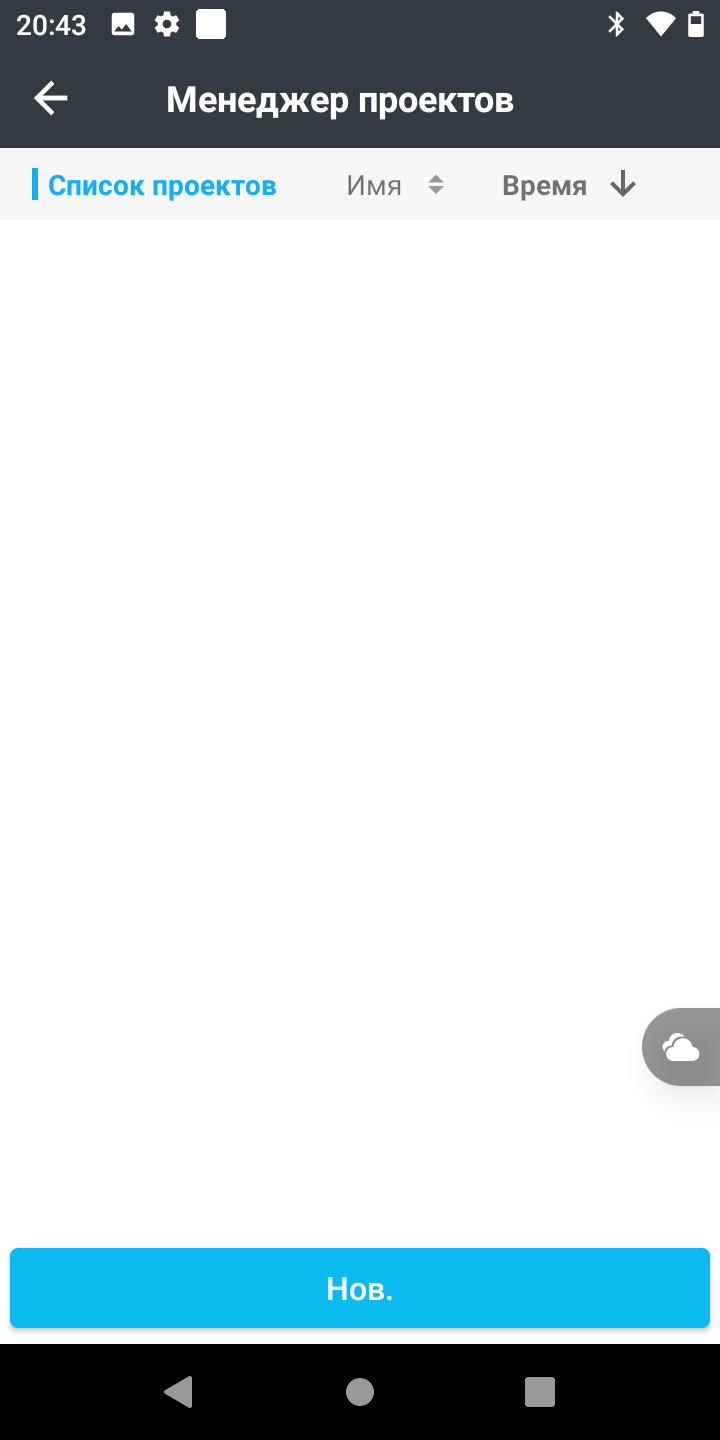

2. Создаем проект, запускаем приемник в режиме RTK и получаем поправки от базовой станции (Рис. 2).
Рис. 2

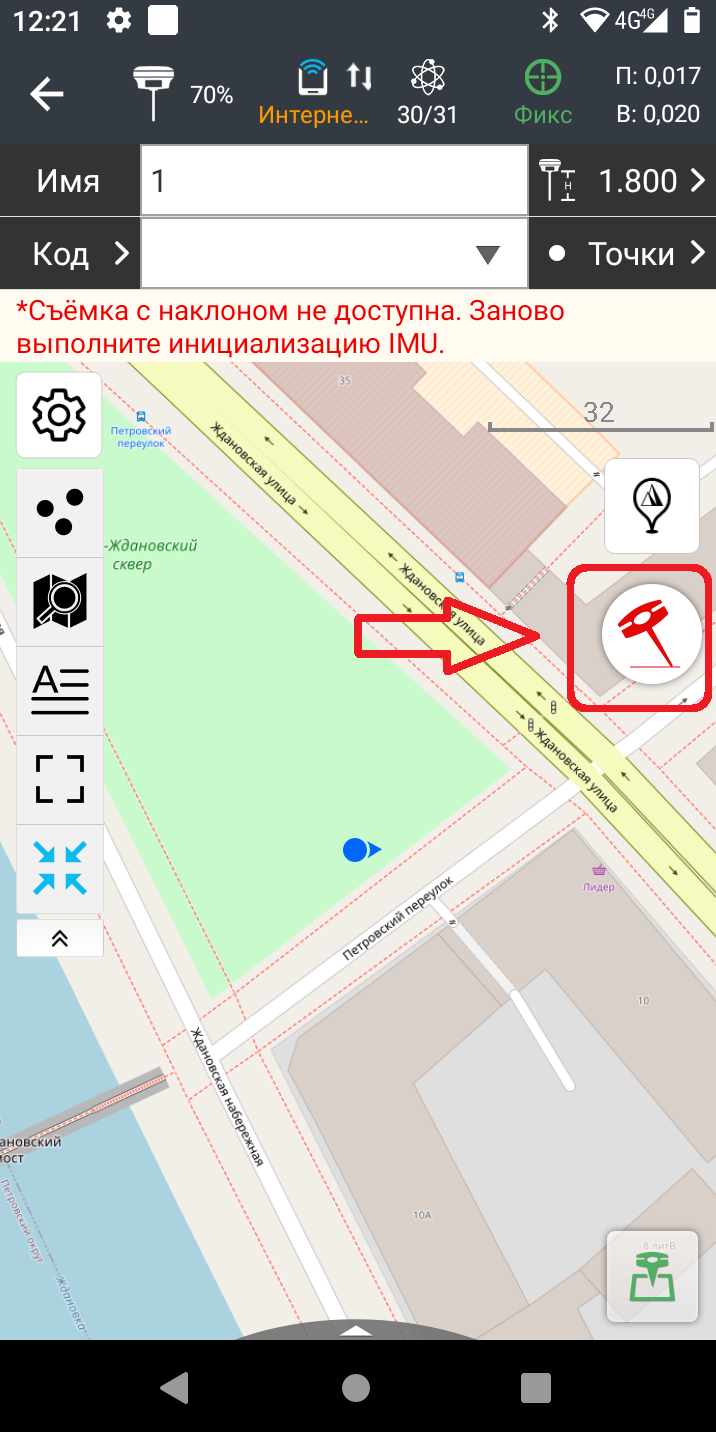

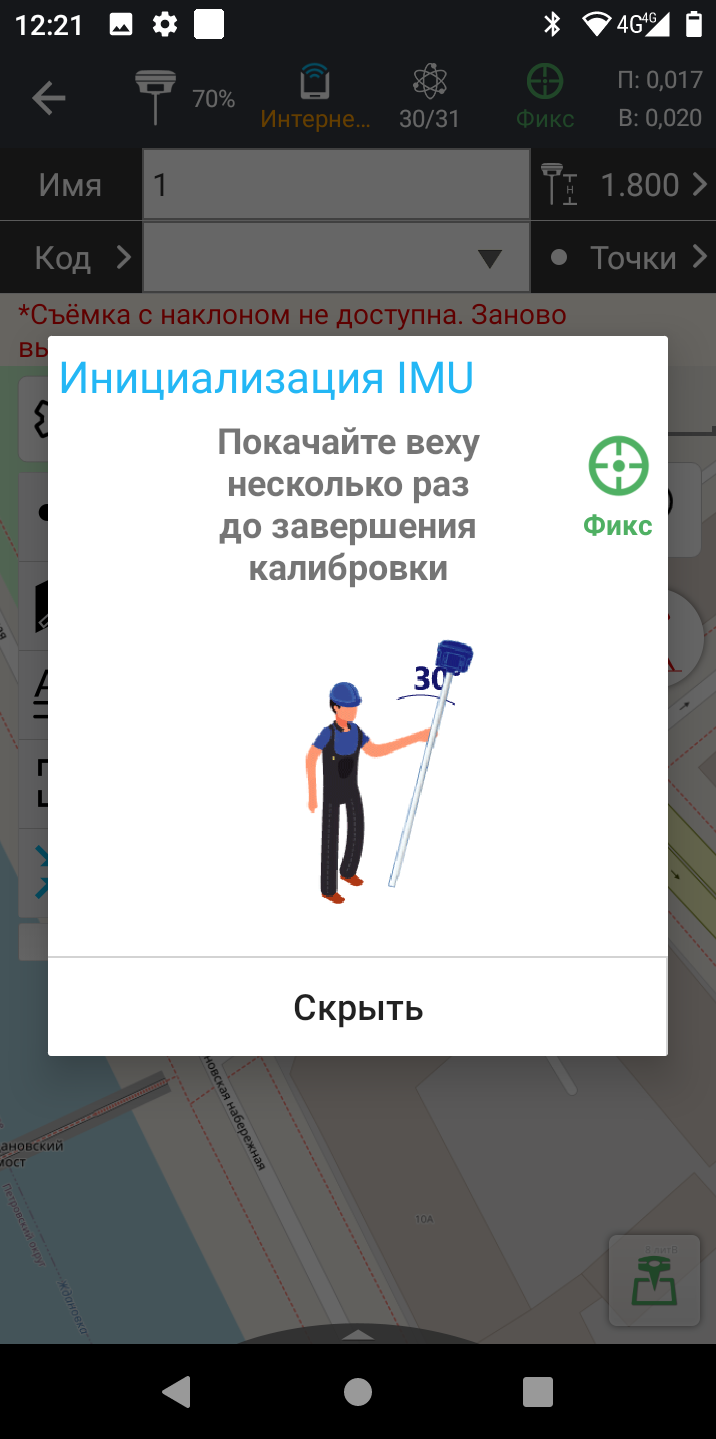

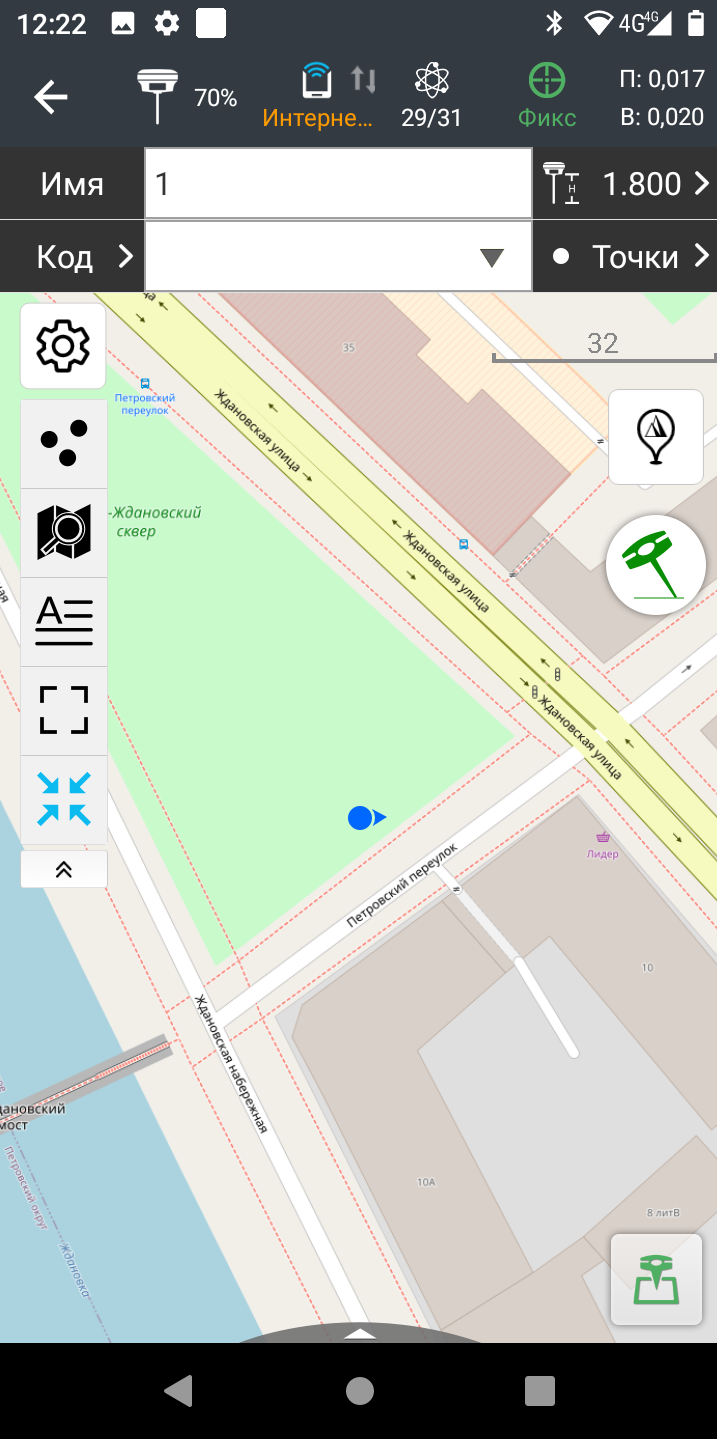

3. Запускаем режим съемки с наклоном (Рис. 4) и инициализируем инерциальную систему IMU. (Рис. 4,5)

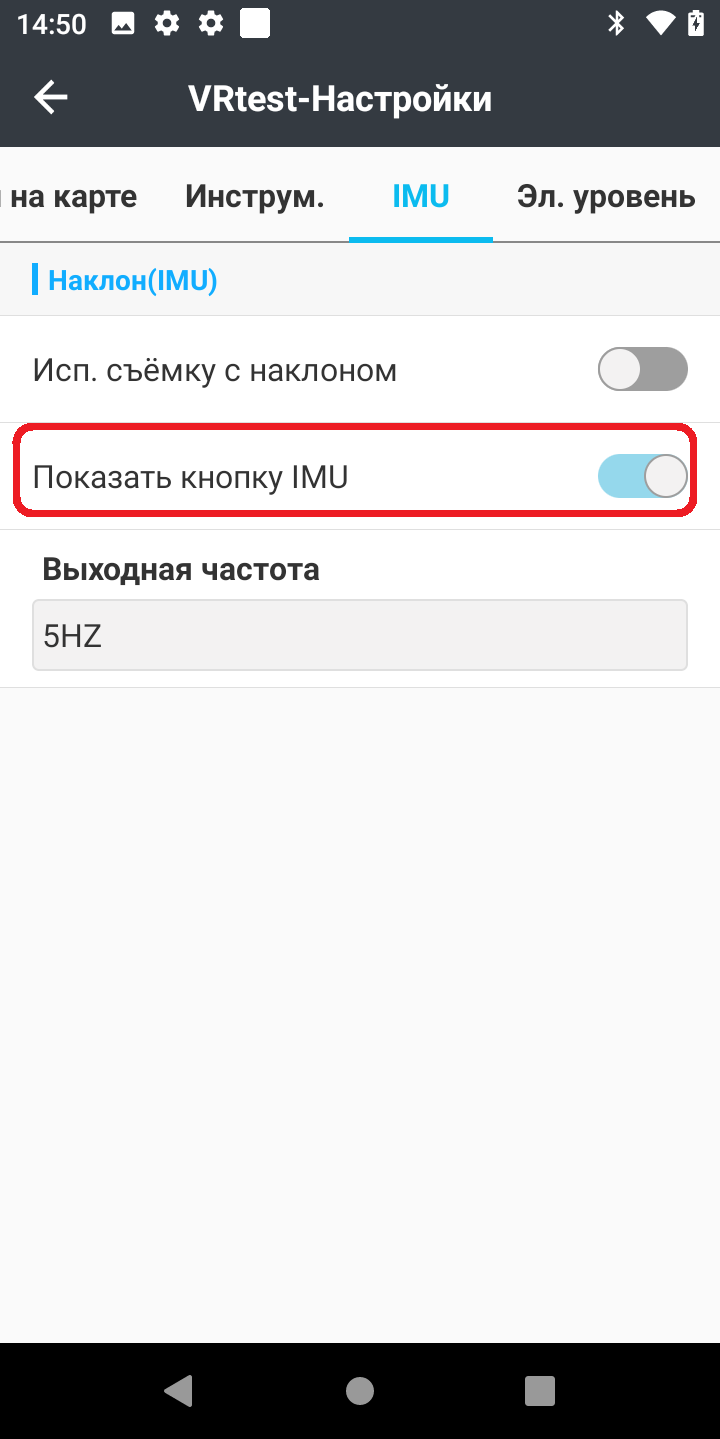

Если кнопки с активацией наклонной съемки нет на рабочем пространстве, необходимо зайти в настройки- IMU- показать кнопку IMU (Рис. 6)
Рис. 3
Рис. 4
Рис. 5
Рис. 6

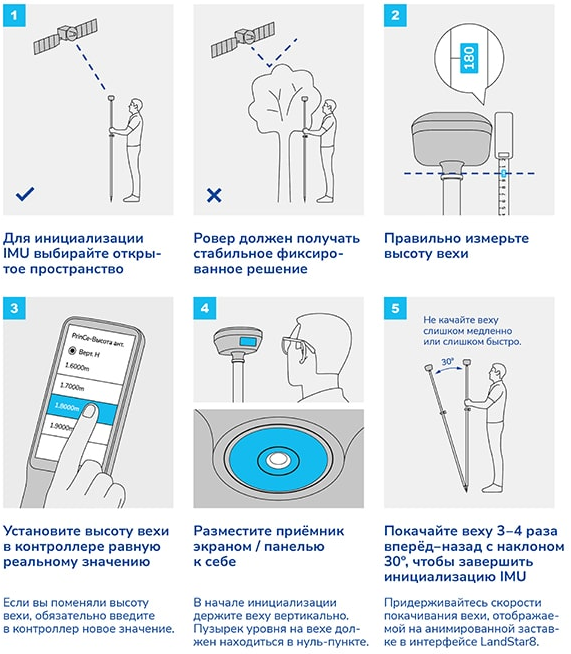

С инициализацией IMU вам может помочь наша статья и памятка по работе с IMU (Рис. 7)
Рис. 7

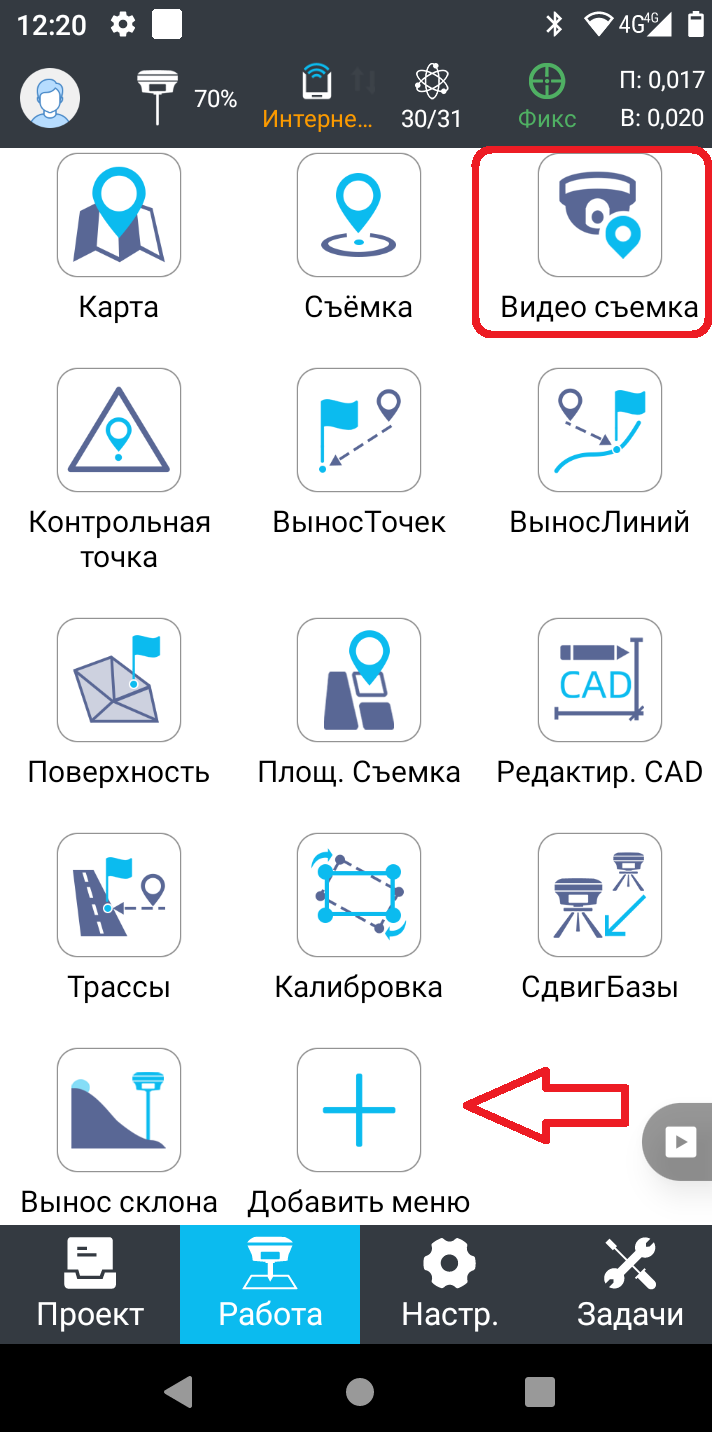

3. На вкладке Работа переходим в режим [Видеосъемка] (Рис. 8)
Если иконка режима не отображена на вкладке работа, необходимо нажать на [+] Добавить меню. Затем вручную добавить иконку режима на рабочее пространство.
Рис. 8

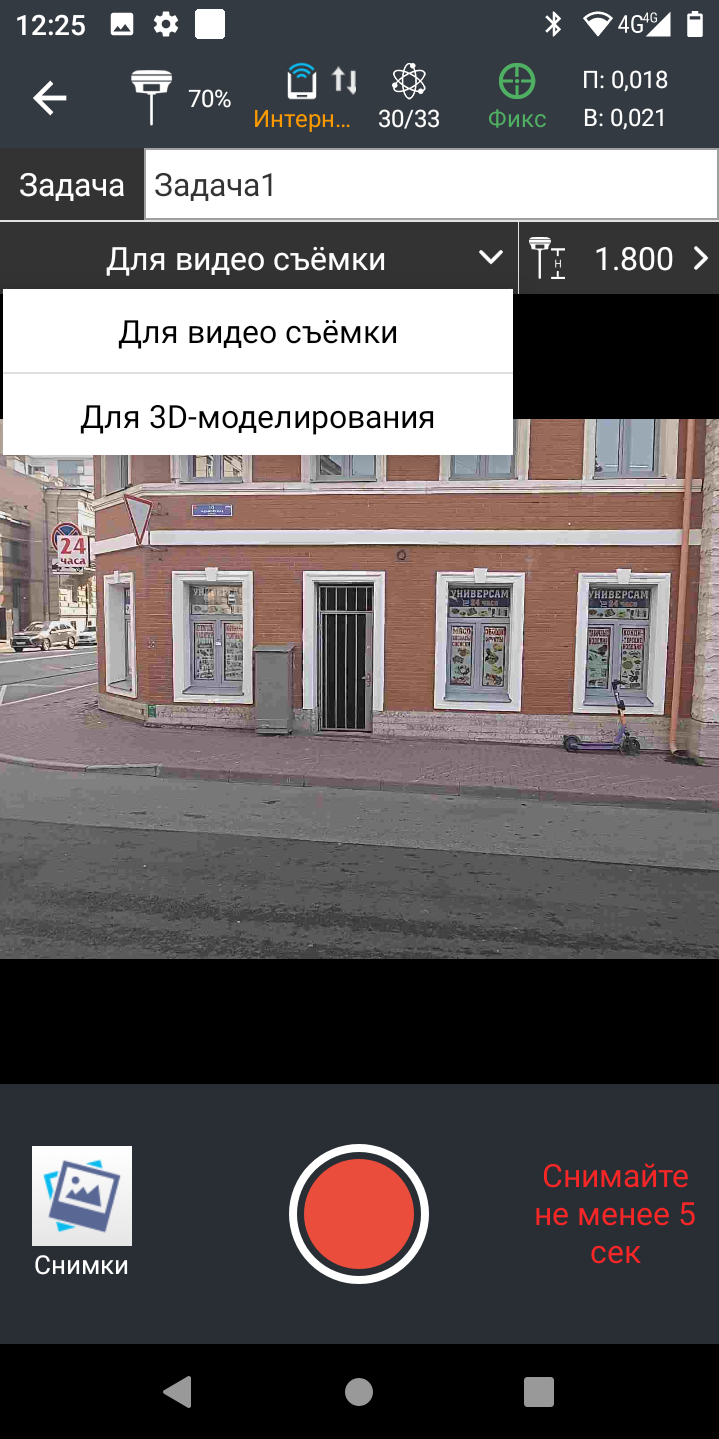

4. Далее необходимо выбрать один из двух типов режима видеосъемки (Рис. 9):
Рис. 9

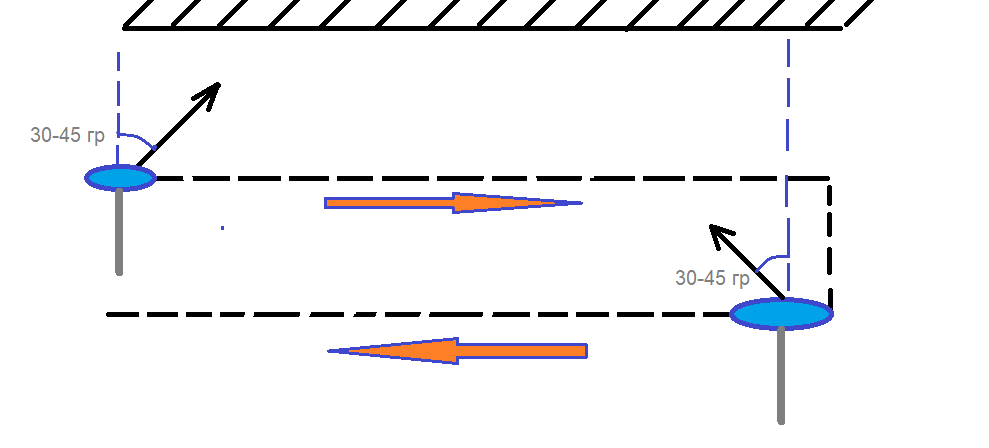

Для достижения наилучшей точности также можно использовать предложенный метод на Рис. 10 - выдерживать направление на объект 30-45 градусов и делать проход прямо-обратно, меняя угол на противоположный.
[Для видеосъемки]

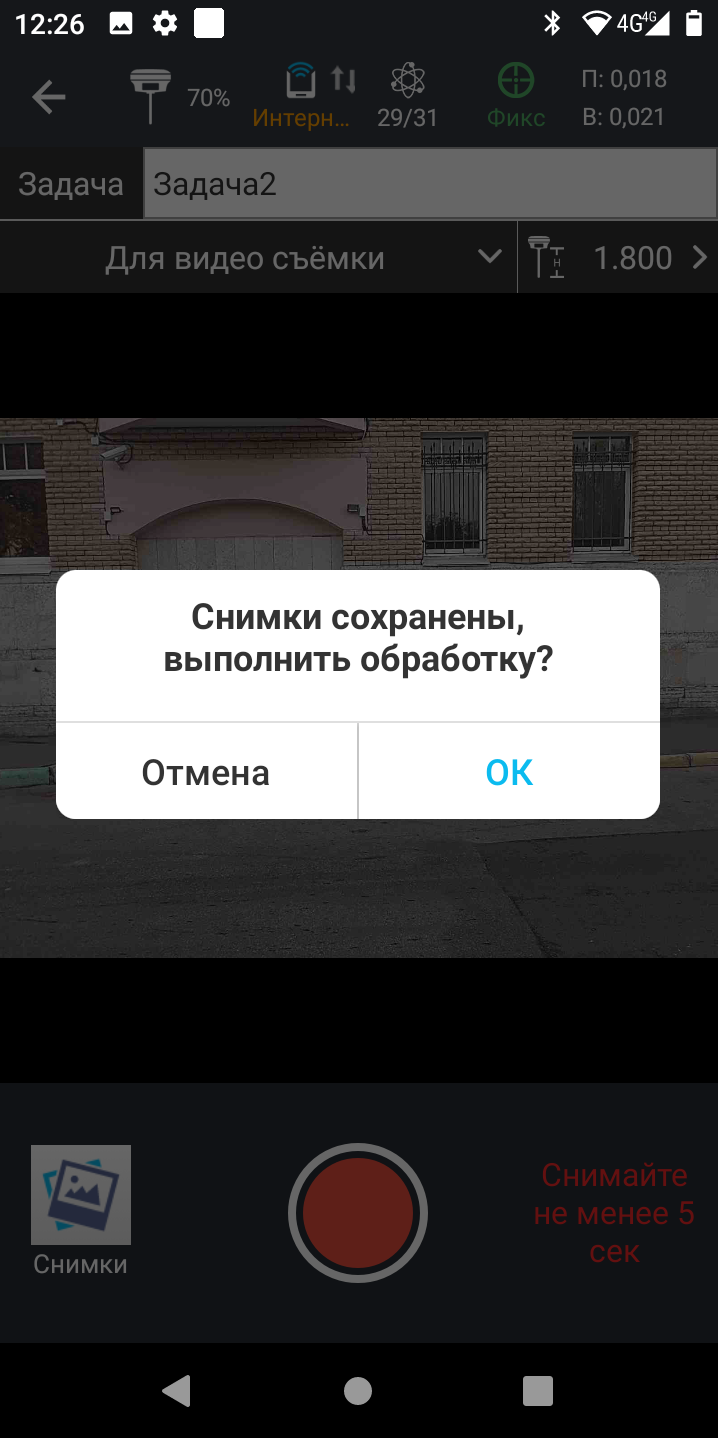

При выборе типа [Для видеосъемки], после записи видео с измеряемым объектом, запускается меню выбора автоматической обработки видеопотока на котроллере (Рис. 11). 30 секундное видео обрабатывается примерно 3-4 минуты. После обработки данных появится возможность скалывания точек и получения их координат со снимков. Максимальное время записи видео при данном режиме 60 секунд (ограничение связано с возможностью обработать проект с контроллера в полевых условиях). После этого необходимо будет создать новую задачу и выполнить съемку.
Рис. 11
[Для 3D-моделирования]

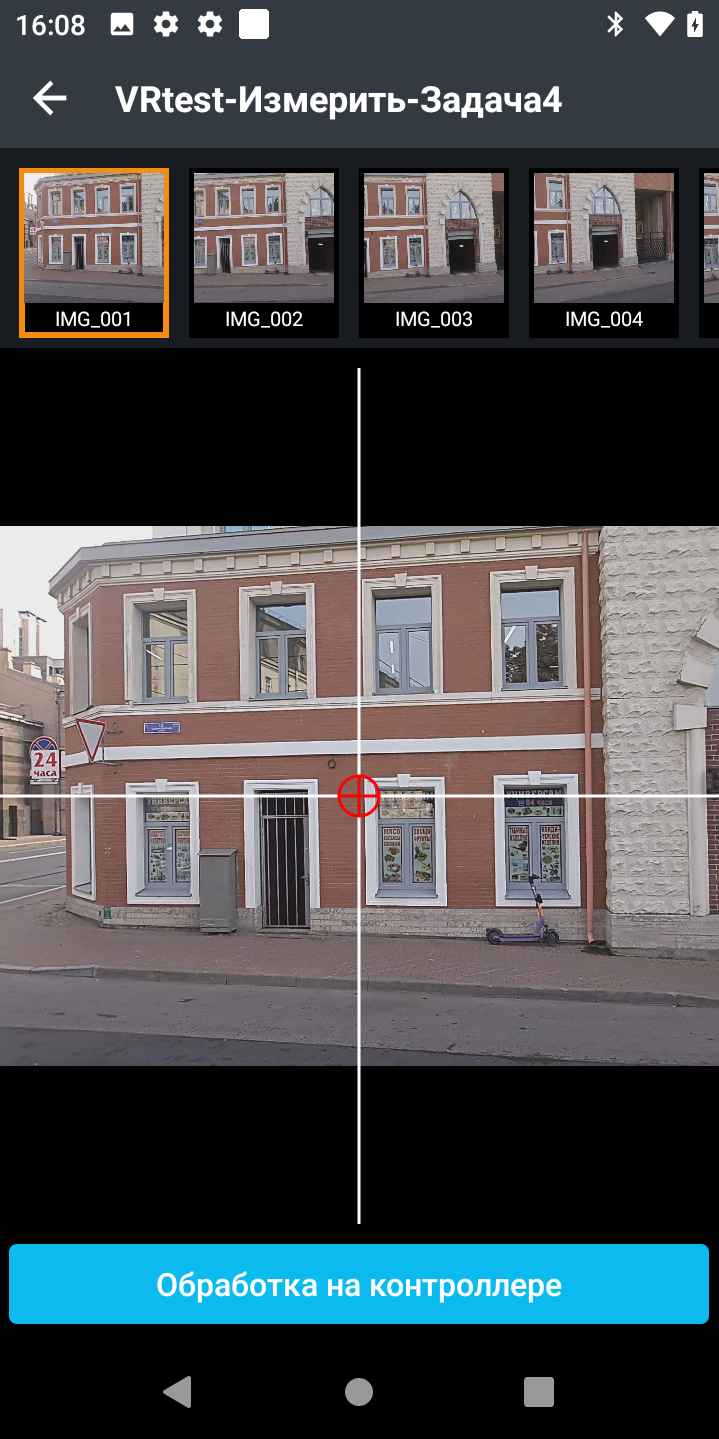

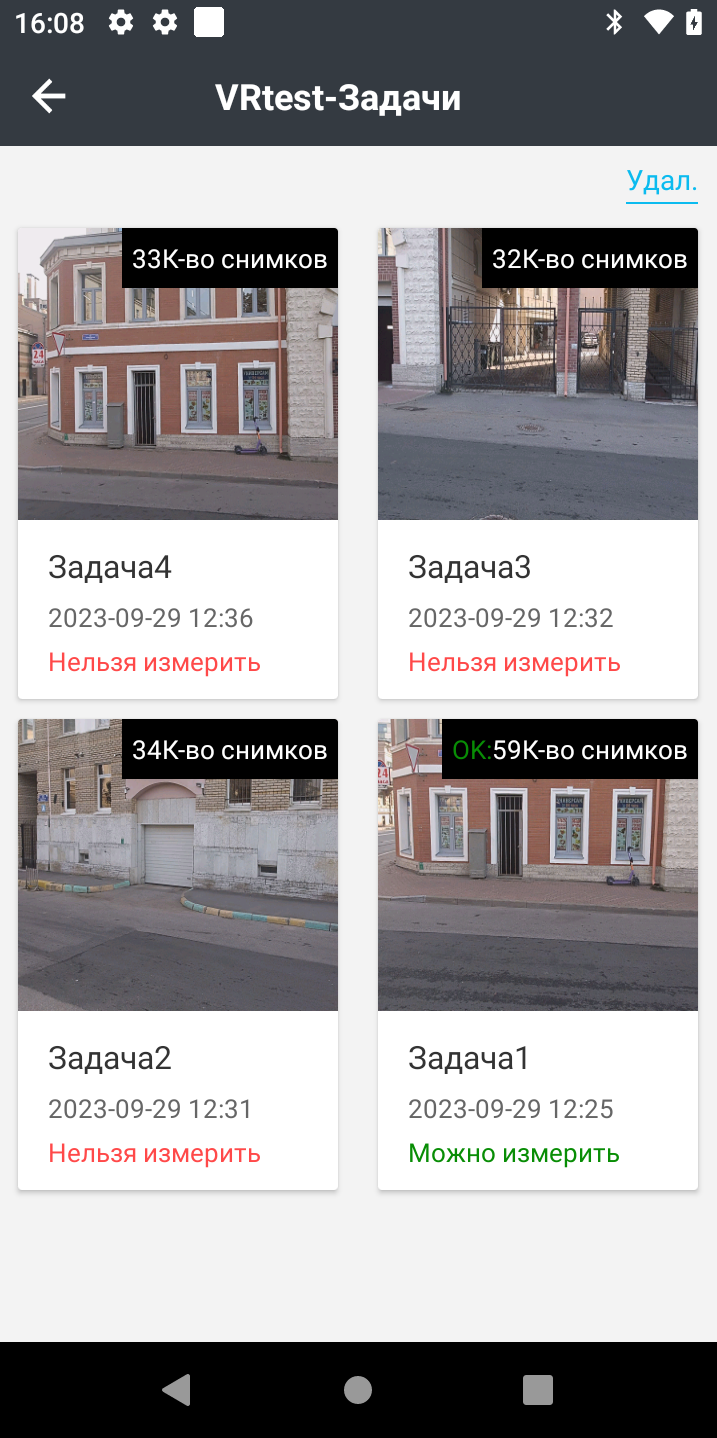

При выборе типа [Для 3D-моделирования], после записи видео с измеряемым объектом, обработка не запустится (проект будет с пометкой "нельзя измерить") (Рис.12). Обработать снимки можно будет когда вам удобно, с помощью кнопки [Обработка на контроллере]. (Рис.13). Максимальное время записи видео при данном режиме неограниченно.
Рис. 12
Рис. 13
5. Скалывание координат точек со снимков.

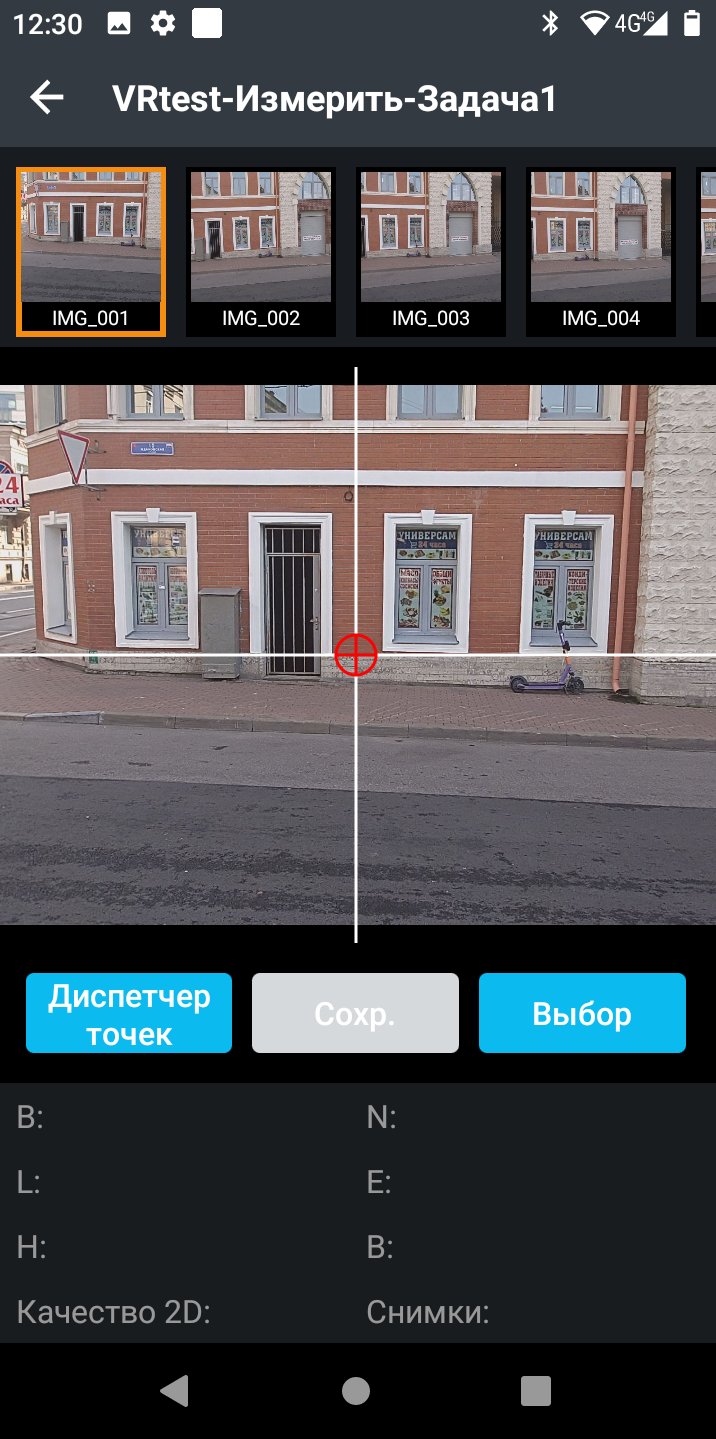

При помощи метода фототриангуляции, реализованного в ПО LandStar, по снимкам можно получить координаты любой точки, попавшей в объектив камеры (Рис. 14).
Рис. 14

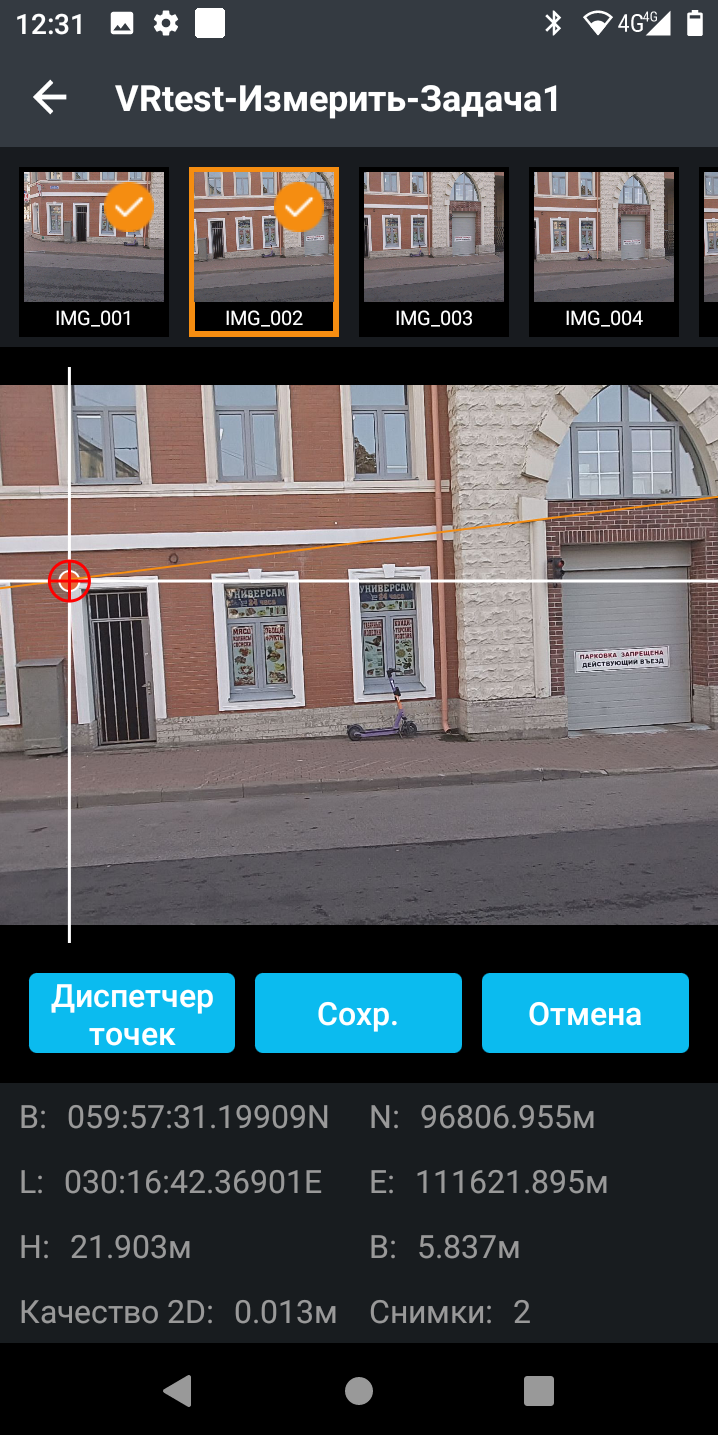

Для этого необходимо сколоть точки на нескольких снимках (Рис.15). При этом координаты одной и той же точки, сколотой на разных снимках, будут усредняться и уточняться.
Заявленная точность определения координат данным способом: 2 и 3 см на расстояниях до 15 метров. Измеренные точки можно сохранить в БД точек.
Рис. 15
Про получаемые данные с приемника, с помощью которых в постобработке возможно получить облако точек, сможете прочитать в этой статье.
