Для настройки модема PrinCe DL8 с помощью специального ПО понадобится:
Аккумулятор\ блок питания 9-16V
Интерфейсный кабель DB9 (USB-COM port, например Moxa-1110)
ПК
Антенна (запуск без антенны ни в коем случае не осуществлять)

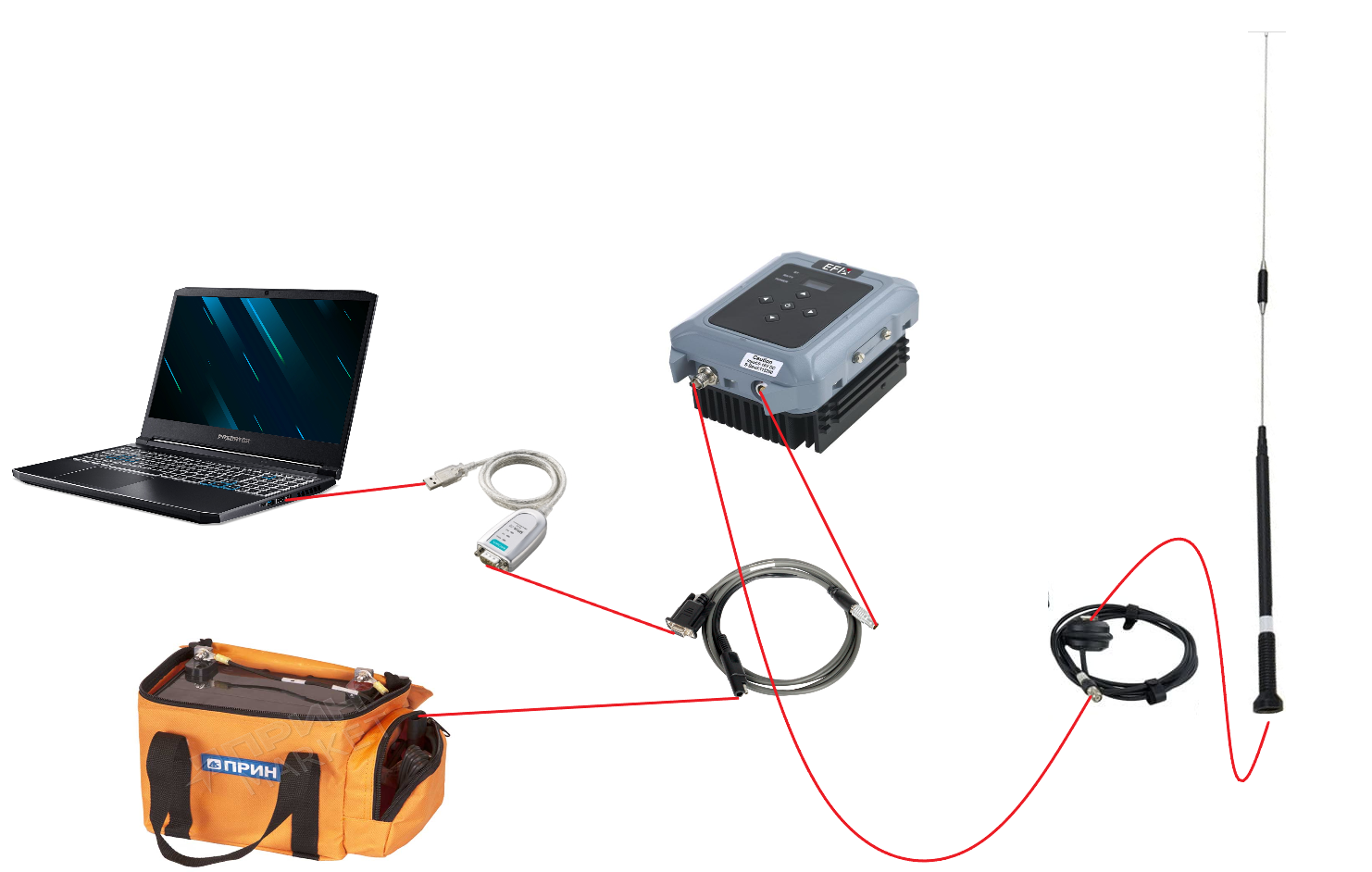

Подключение к ПК происходит следующим образом:
Подключите антенну к TNC
Подключите Lemo 5 в соответствующий порт на модеме
Подключите кабель DB9 к соответствующему разъему на Y-кабеле и COM порту ПК
Подключите модем к блоку питания
Включите модем
Запустите PrinCe UHF Tools
Подключите модем к PrinCe UHF Tools, для подключения без подбора скорости по порту необходимо перейти в меню Auto Adapt Sbaud на экране модема и переключить первую и вторую вкладки на ON. В ПО нажмите Подключить, после нажмите Считать (если с первого раза не получается попробуете еще несколько раз), после чего должно появиться поле.
Функционал ПО:

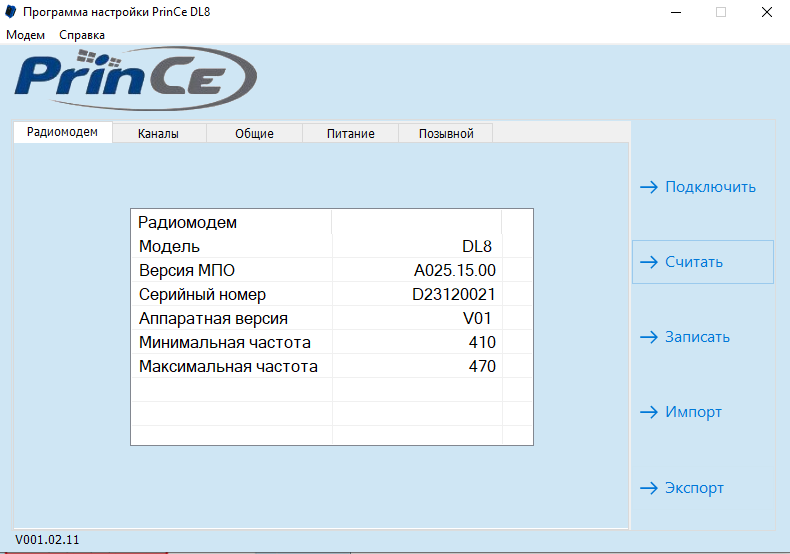

1. Вкладка Радиомодем
В этом меню вы можете узнать модель, версии прошивок МПО и УКВ модуля, серийный номер, частотный диапазон модема.

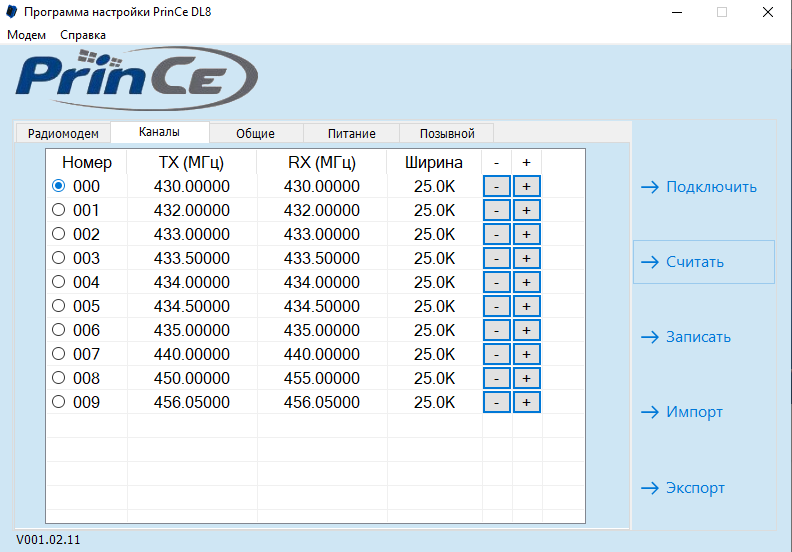

2. Вкладка Каналы
В этом меню вы можете создать каналы вещания новые, с помощью самых верхних клавиш плюс минус (при уже созданных каналах эти клавиши копируют и добавляют последний канал), копировать существующие, с помощью знаков плюс минус в поле этого канала, наибольшее количество каналов, которое будет записано девять. Редактируются они двойным нажатием на один из редактируемых параметров.

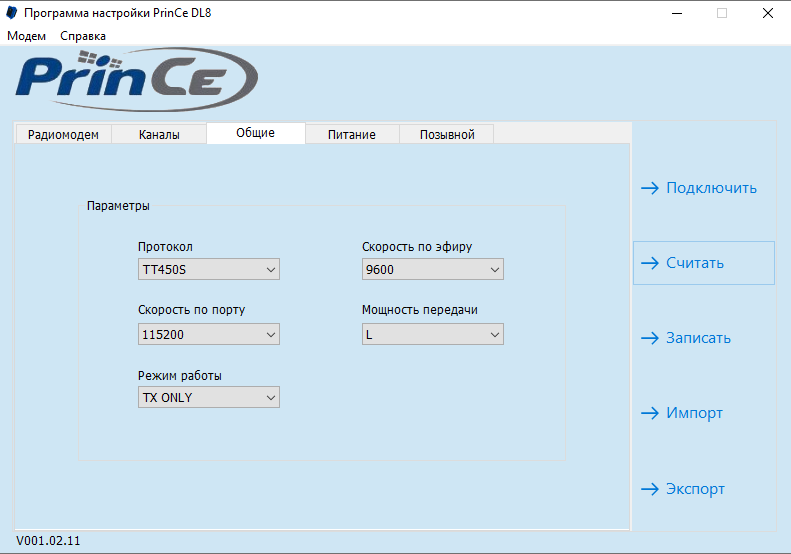

3. Вкладка Общие
В этой вкладке задаются все основные настройки вещания.
Мощности соответствуют L- 5Вт, M- 22Вт, H- 35Вт.
-TX Only - работа в режиме базы через кабель, на базовом приёмнике необходимо настроить стиль "Внешний порт";
- Radio Repeater - приём одной частоты и передача на другой частоте без использование кабеля, на базовом приёмнике необходимо настроить стиль "УКВ встроенный".
- DUPLEX – приём и передача данных на одной частоте без использования кабеля, на базовом приёмнике необходимо настроить стиль "УКВ встроенный";

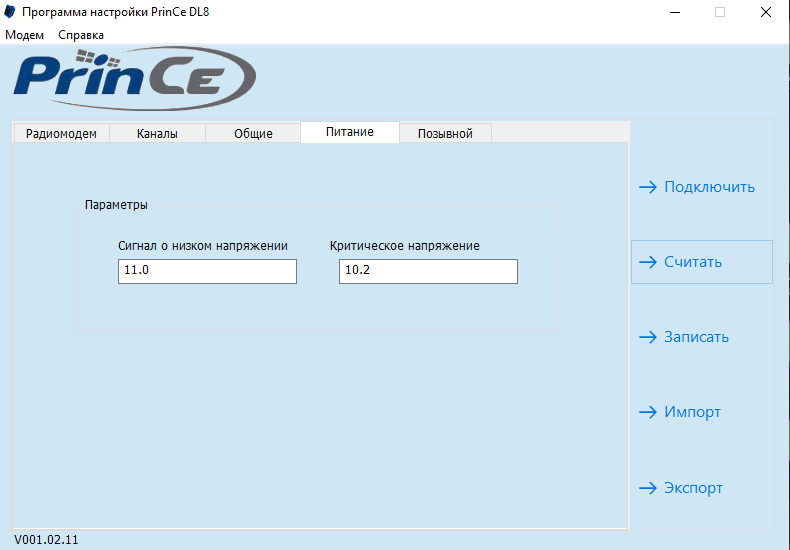

4. Вкладка Питание
В этой вкладке вы можете настроить ограничения по режиму питания модема, минимальное и максимальное значения напряжения.
Сигнал о низком напряжении - предупреждение о низком уровне заряда аккумулятора.
Критическое напряжение - минимальное напряжение аккумулятора.
5. Вкладка Позывной
В этой вкладке задается позывной и частота отправки позывного в эфир.

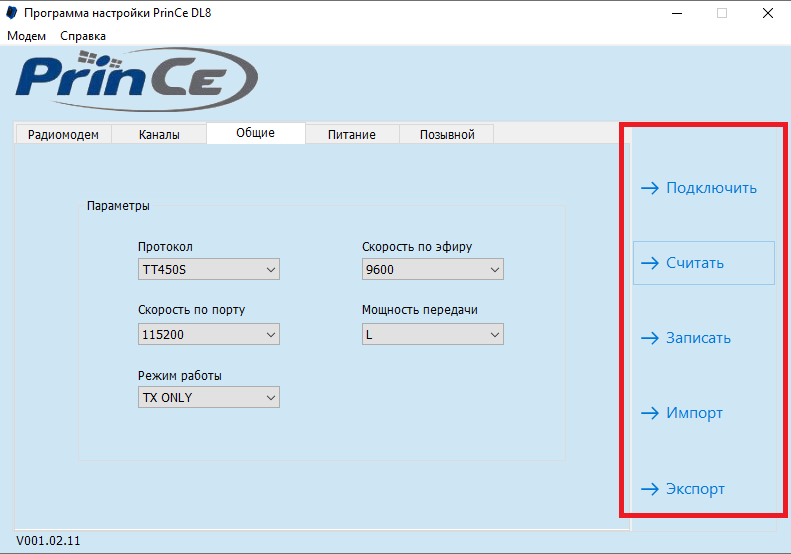

6.Боковая панель управления
В этом меню вы можете установить соединение с модемом, считать настройки, записать настройки, импортировать и экспортировать настройки модема.
Дополнительно:
1. Видеоинструкция для внешнего УКВ-модема PrinCe DL8: https://support.prin.ru/knowledge_base/item/307342
2. Подключение модема DL8 к приемнику по Bluetooth: https://support.prin.ru/knowledge_base/item/345067?sid=19553
3. Настройка стиля "Внешний порт" в LandStar 8: https://support.prin.ru/knowledge_base/item/345069?sid=60178
4. Настройка стиля "Интернет приемник+внешний порт": https://support.prin.ru/knowledge_base/item/341197?sid=61840
