Для работы с модемом PrinCe R1 в связке с приемниками вам понадобится:
Модем PrinCe R1
Базовый приемник с возможностью подключения внешнего УКВ модема
Приемник ровер
Блок питания (9-16V) или выход к электросети (220V)
Устройства закрепления оборудования( вехи, штативы, биподы триподы и др.)
Y-кабель для полевой работы(например такой)
Y-кабель для программирования(например такой)
Кабель DB9(переходник USB на COM-порт, есть в каждом офисе прин для единичных настроек, есть возможность обратиться в любой офис ПРИН)
Антенна УКВ(например такая)
Для начала работы в первую очередь необходимо запрограммировать модем. Для этого необходимо специальное ПО(обзор утилиты), кабель DB9 и ПК. Программирование модема производится следующим образом:
1. При включении обязательно подключите УКВ антенну, иначе высока вероятность сжечь плату из-за скачка напряжения
2. Подключите Y-кабель для программирования к блоку питания/сети, а выход Lemo 5 подключите в соответствующий разъем модема
3. Подключите к Y-кабелю кабель DB9 и подключите его к ПК
4. Запустите PrinCe_Configuration_Tool
5. Нажмите кнопку ON/OFF на лицевой панели радиомодема, индикатор ON загорится зелёным светом, после этого, не позднее чем через 3 секунды нажмите кнопку ПОДКЛЮЧИТЬ. Если подключение не удалось попробуйте поменять скорость порта в поле настройка порта, если подключение успешно появится надпись Подключить успешно.
6. Настройки модема производятся индивидуально, но при подключении приемника режим работы должен быть только TX
7. Для сохранения настроек модема необходимо нажать на кнопку Запись, а для просмотра уже установленных настроек необходимо нажать на кнопку Считать.Далее на базовом приемнике необходимо создать стиль с использованием внешнего УКВ порта, в котором скорость должна соответствовать скорости по эфиру. Также необходимо создать стиль для приемника-ровера, в котором протоколы ровера и модема должны совпадать, шаг должен соответствовать Ширине канала модема, скорость должна соответствовать скорости по эфиру и частота канала приема ровера должна соответствовать одному из каналов частоты TX.
Сборка приборов в поле происходит следующим образом:
1. Подключите УКВ антенну к модему
2. Присоедините разъем Lemo 5 Y-кабеля для полевой работы к модему и соедините SAE разъему блока питания и Y-кабеля
3. Подключите выход Lemo 7 к приемнику и включите его, далее применив нужный стиль
5. Включите модем

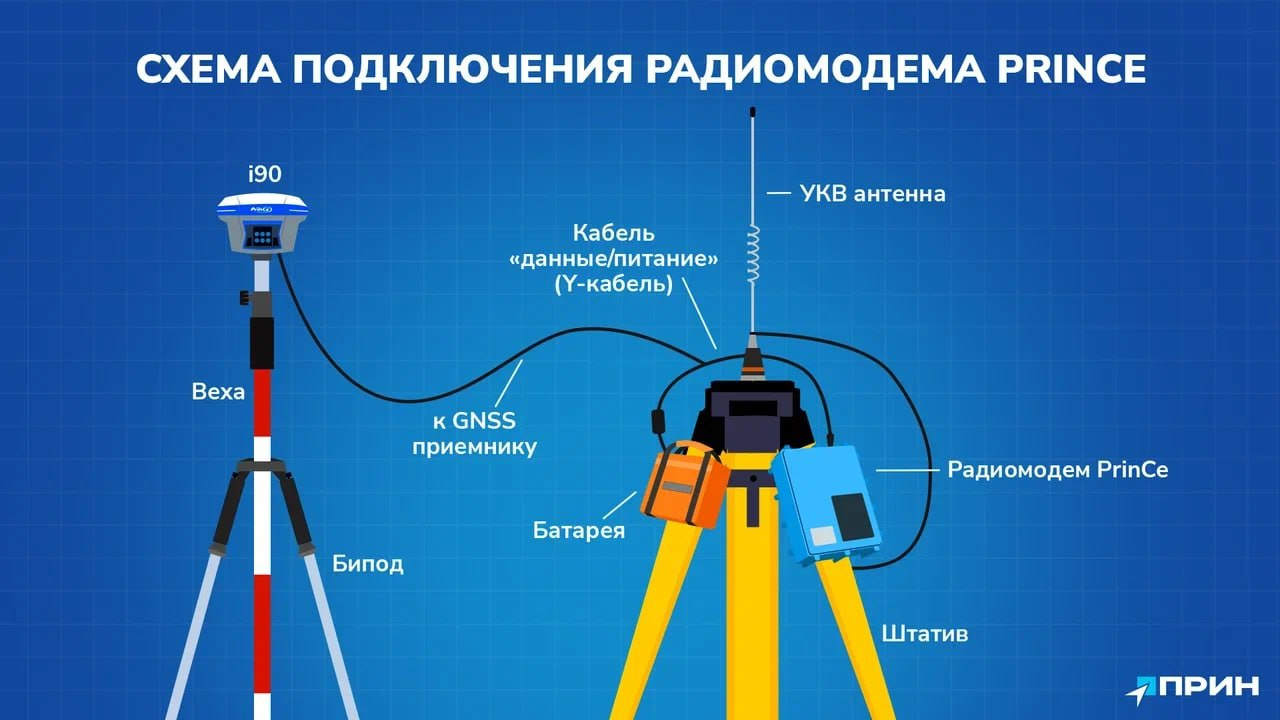

Пример сборки оборудования
Антенна по возможности должна находиться как можно выше и должна быть надежно закреплена, при этом не касаясь своей излучающей частью никаких объектов, а также не должна стоять рядом с металлическими объектами, во избежание переотражения сигнала.
