Обзор утилиты для настройки модема PrinCe R1
Для настройки мождемов R1 необходима утилита PrinCe Configuration Tool
Интерфейс утилиты интуитивно прост, и выглядит следующим образом:

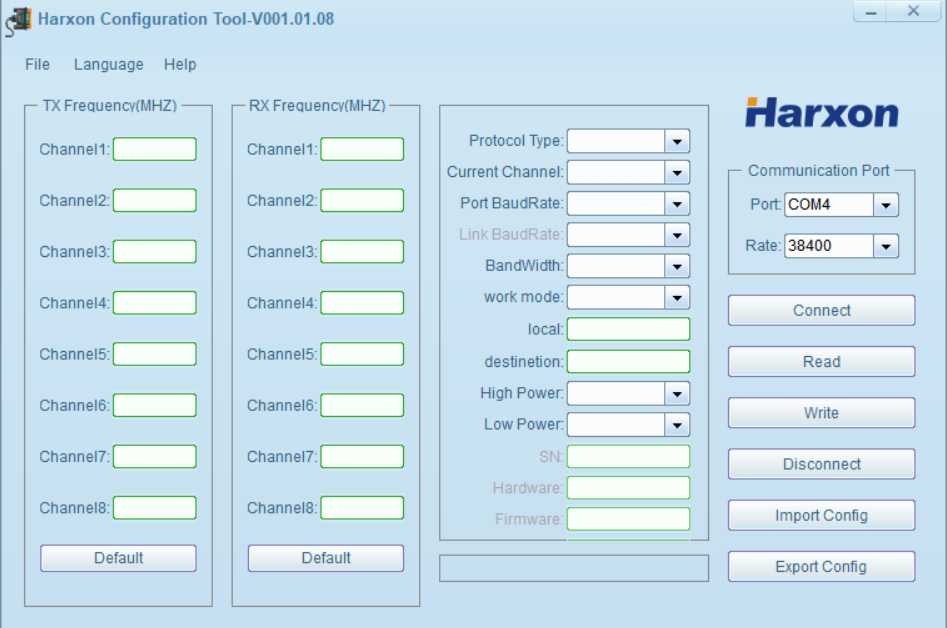

Рис. 1. Интерфейс PrinCe Configuration Tool
При первом запуске, для удобства необходимо сменить язык,из доступных (читаемых) языков на данный момент только английский.
Рис. 2. Смена языка
Для подключения и отключения модема в правой части утилиты есть кнопки"Connect" и "Disconnect" соответсвенно.
Для считывания с него информации есть кнопка "Read", аналогиная кнопка, но для записи настроек в модем - кнопка "Write".
В левой части прописываются частоты на прием (Rx) и передачу (Тх).
В поле "Protocol Type" выбирается формат протокола (TRIMTALK, TRIMMK3, TRANSEOT, SATEL).
Поле "Port BaundRate" служит для выбора скорости передачи по порту (между приемником и модемом!).
"BandWidth" - ширина канала (шаг), влияет на скорость передачи по эфиру "Link BaundRate".
Режим работы модема ( "Tx" - только передача, "duplex" - прием и передача, "Repeater" - ретранслятор) настраивается в поле "Work Mode".
Поля "High Power" и "Low Power" служат для настройки мощности модема.
Остальные поля, подсвеченные зеленым, заполняются автоматически (считваются с модема).
Кроме этого настройки модема можно сохранить и в последующем импортировать ( кнопки "Import Config" и"Export Config").
Предыдущая версия PrinCe Configuration Tool (БЕЗ ПРОТОКОЛА SATEL)
