Рассмотрим подключение к сети базовых станций PrinNet на примере приемника GR-5 и ПО Magnet Field, используя интернет приемника.

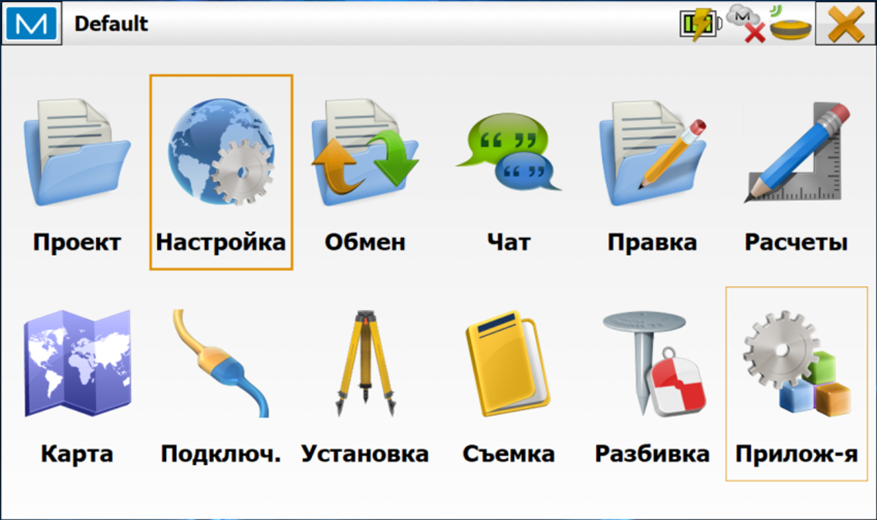

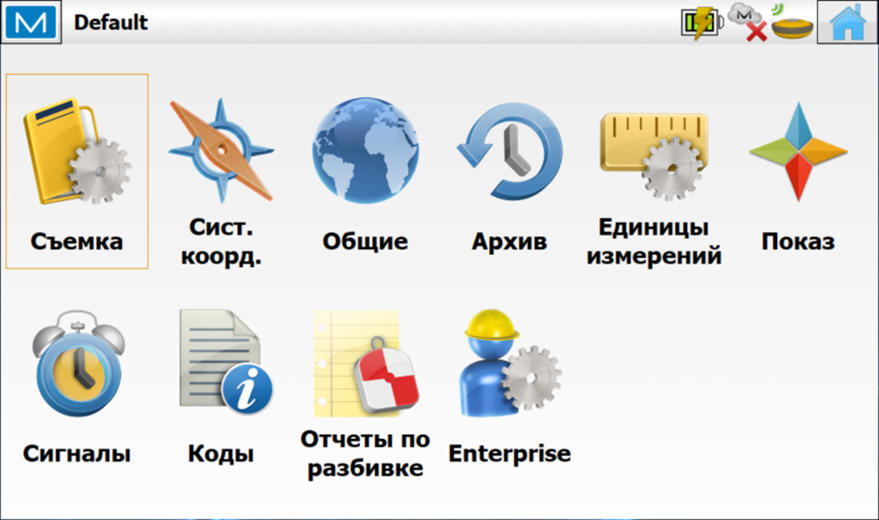

1. В меню контроллера перейдите в раздел «Настройки» (рис. 1) и далее во вкладку «Съемка» (рис. 2)
Рис. 1
Рис. 2

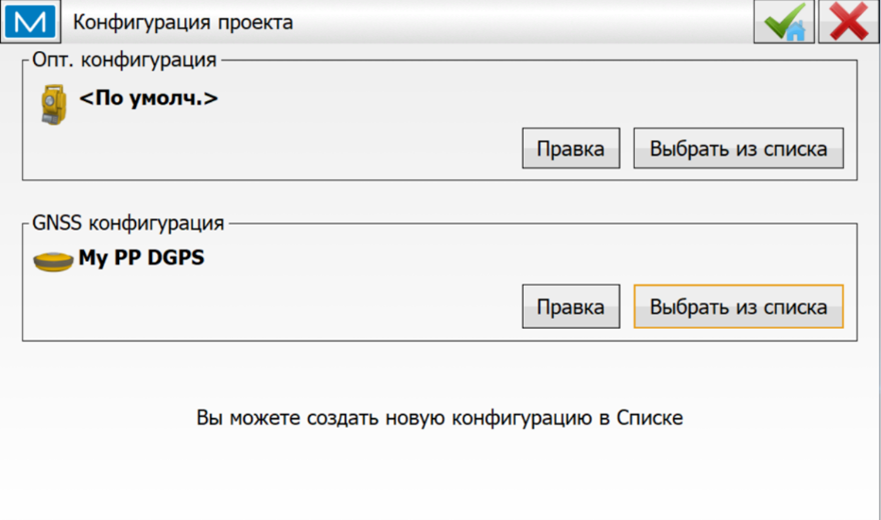

2. В меню съемка выберите или создайте новую GNSS конфигурацию «Выбрать из списка» (рис. 3)
Рис. 3

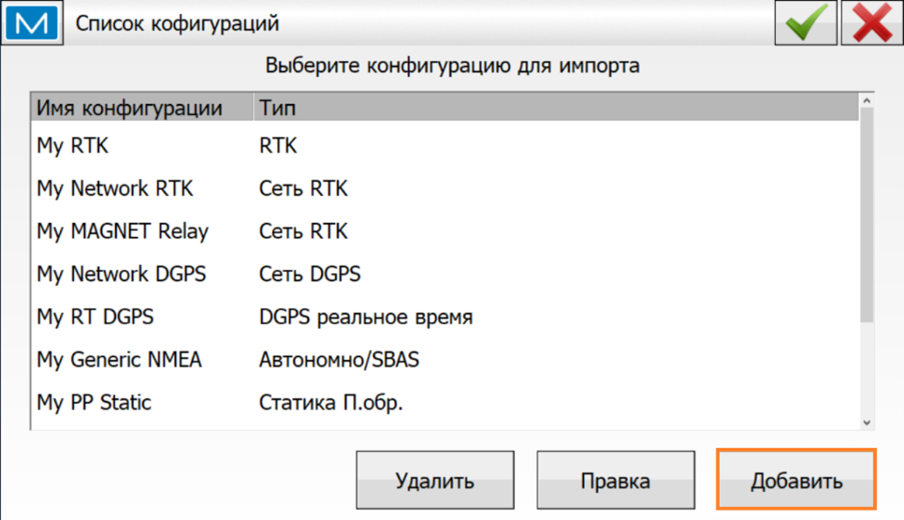

3. В появившемся окне выберите новую конфигурацию, если такая имеется, в ином случае создайте новую, снизу окна нажав на кнопку «Добавить» (рис. 4)
Рис. 4

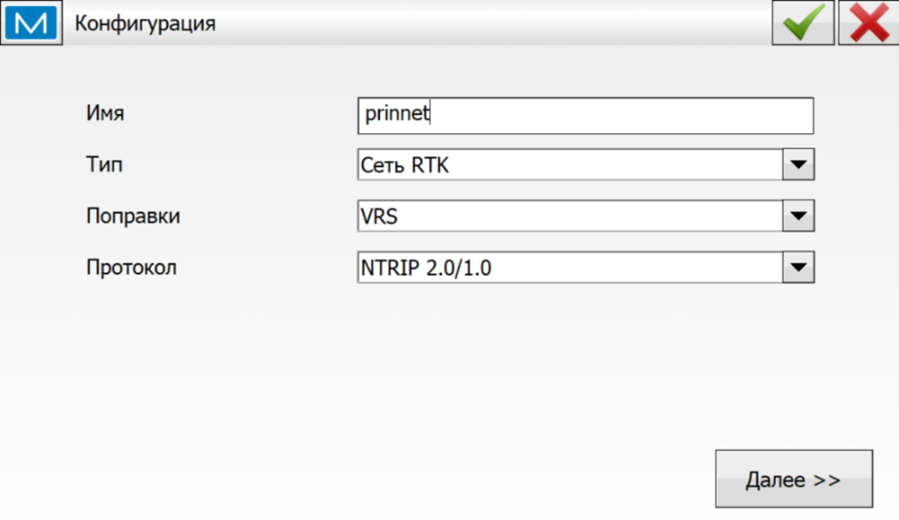

4. В открывшемся введите Имя конфигурации (любое), далее как показано на (рис. 5) и нажмите «Делее»
Рис. 5

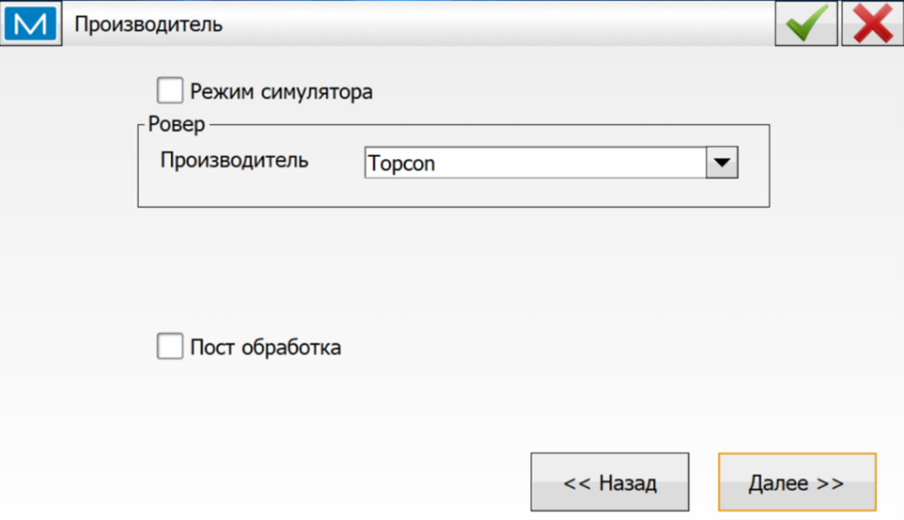

5. Выберите производителя[КЮ1] оборудования, в данном случае TOPCON, и нажмите на кнопку Далее[КЮ2] (рис. 6)
Рис. 6

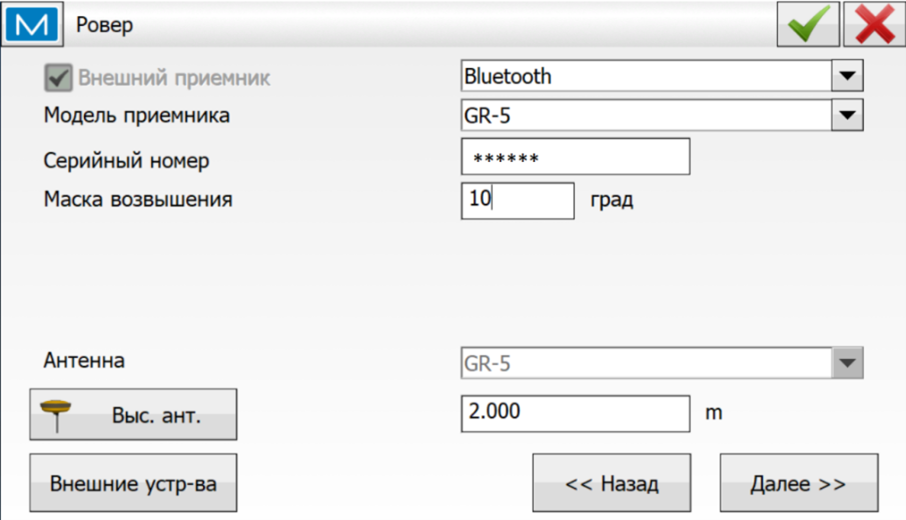

6. В появившемся окне выберите тип подключения (Bluetooth), модель приемника (в данном случае GR-5), маску возвышения (по умолчанию 10 градусов), укажите высоту антенны (рис. 7). Нажмите на кнопку Далее
Рис. 7

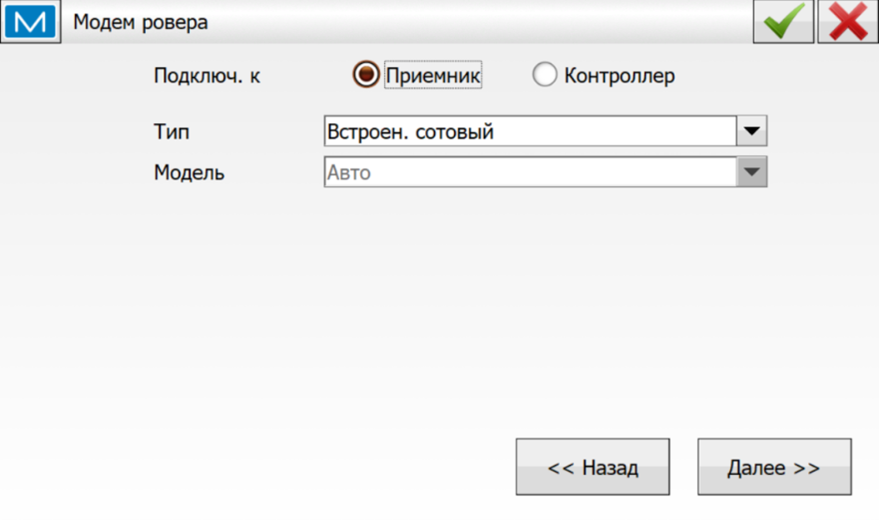

7. В сдедующем окне Модем ровера (рис. 8) выберите подключение к: Приемник
Тип – Встроенный сотовый. Нажмите Далее
Рис. 8

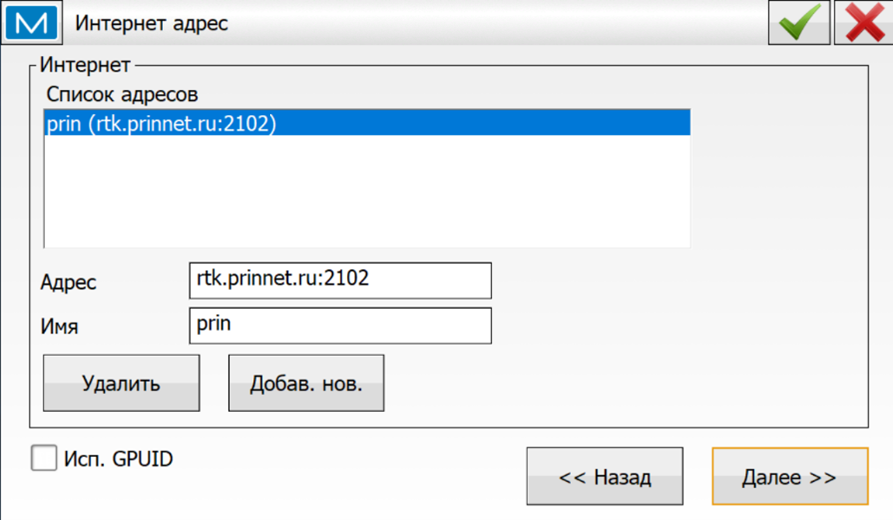

8. В окне Интернет адрес (рис. 9) в строке Имя введите имя соединение (может быть любое), в строке Адрес введите IP адрес и порт* через «:». Нажмите Далее
*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).
Рис. 9
Список точек доступа и тип передаваемой информации:
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
Для подключения к конкретной базовой станции используйте порт 70хх, где хх - код региона, в котором установлена базовая станция.

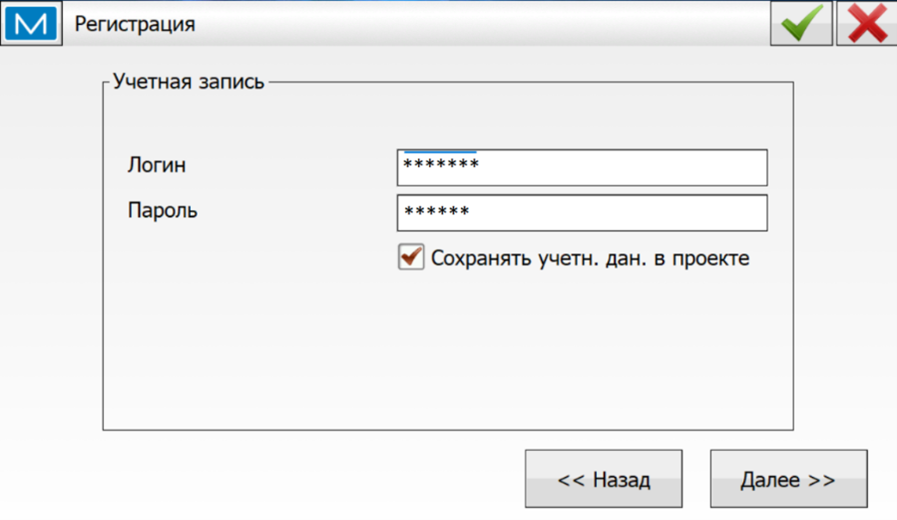

9. В окне регистрация вводим логин и пароль, выданные при регистрации в сети Prinnet (рис. 10).
Рис. 10

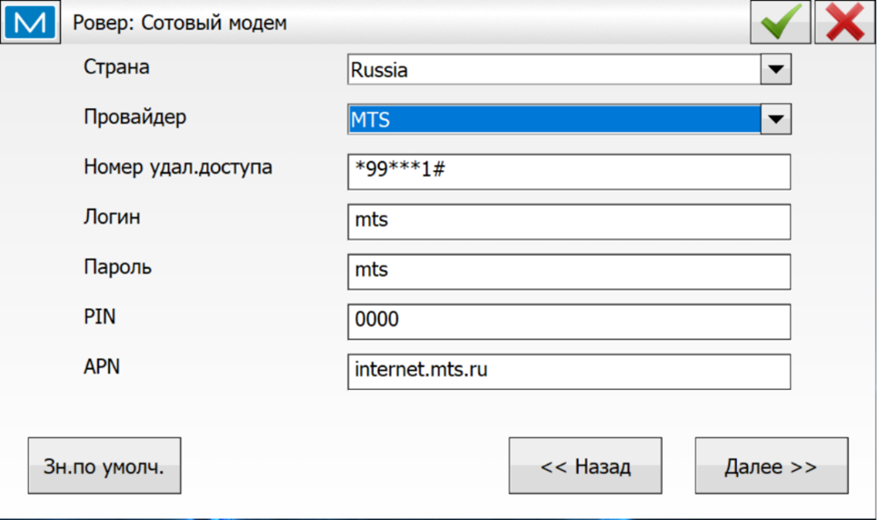

10. В появившемся окне «Ровер: сотовый модем» пропишите параметры подключения к сети, в данном случае МТС (рис. 11). Нажмите Далее.
Рис. 11

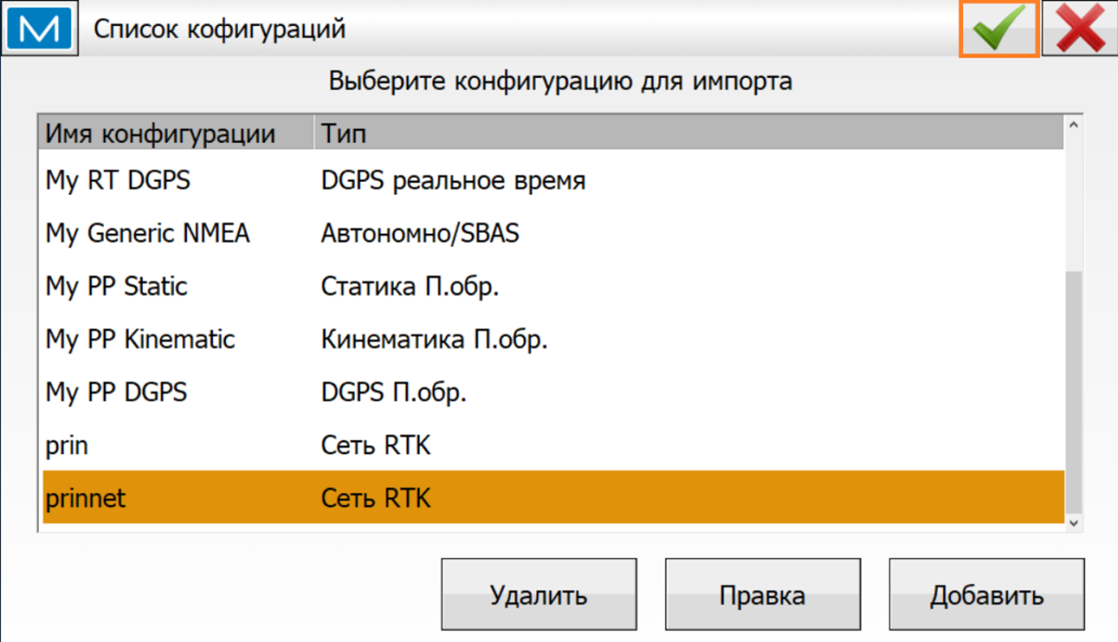

11. Установите параметры съемки в соответствии с вашими требованиями. Нажмите далее, перейдя к окну Список конфигураций и подтвердите выбор созданной сети (рис. 12).
Рис. 12
