Рассмотрим подключение к сети базовых станций PrinNet на примере ПО TopSurv, используя интернет приемника.

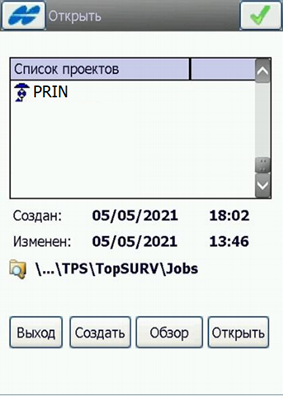

1. Создайте новый или выберите уже ранее созданный проект. (рис. 1)
Рис. 1

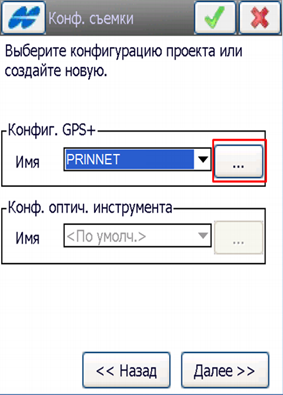

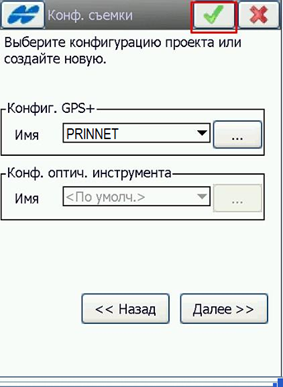

2. На вкладке «Конф. съемки» выберите конфигурацию проекта или создайте новую. Для создания новой конфигурации или исправления уже существующей, перейдите в окно «Конфигурации», нажмите на (рис. 2)
Рис. 2

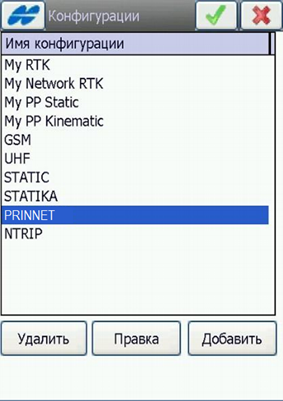

3. Для создания новой конфигурации нажмите «Добавить». (рис. 3)
Рис. 3

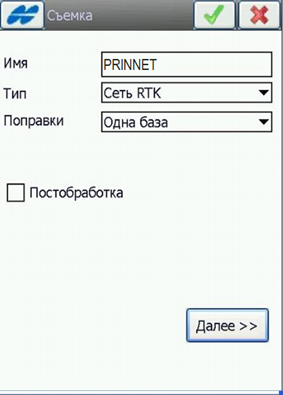

4. В окне «Съёмка» в строке «Имя» укажите имя конфигурации, в строке «Тип» укажите «Сеть RTK», в строке «Поправки» укажите «Одна база». Нажмите «Далее». (рис. 4)
Рис. 4

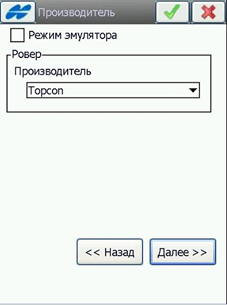

5. В окне «Производитель», укажите Topcon. Нажмите «Далее» (рис. 5)
Рис. 5

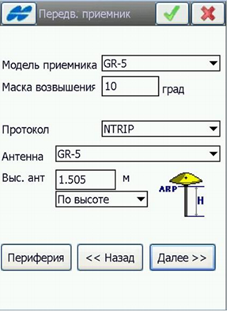

6. В окне «Передв. Приёмник», укажите модель приёмника, маску возвышения (по умолчанию 10 градусов), протокол NTRIP, тип и высоту антенны. Нажмите «Далее». (рис. 6)
Рис. 6

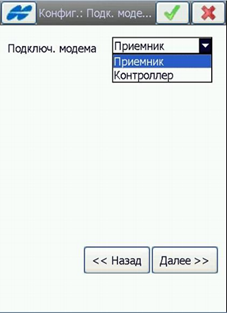

7. В окне «Конфигурация Подключения модема» выберите Приёмник. Нажмите «Далее». (Рис. 7)
Рис. 7

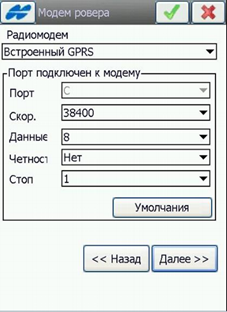

8. В окне «Модем ровера» выберите Встроенный GPRS, остальные настройки сделайте, как на рисунке ниже. (рис. 8)
Рис. 8

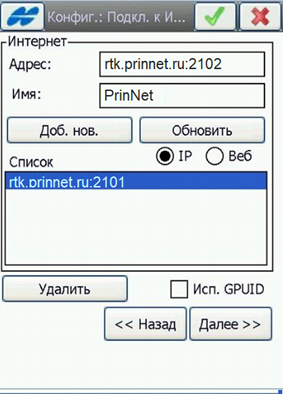

9. В окне «Конфигурация Подключения к Интернету» в строке «Имя» введите имя соединения (любое), в строке «Адрес» введите IP адрес и Порт через двоеточие (rtk.prinnet.ru:2102). Нажмите «Далее». (рис. 9)
*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).
Рис. 9

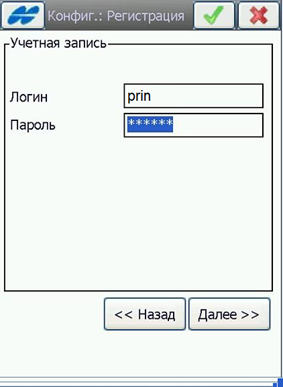

10. В окне «Регистрация» введите ваши Логин и Пароль, нажмите далее. (рис. 10)
Рис. 10

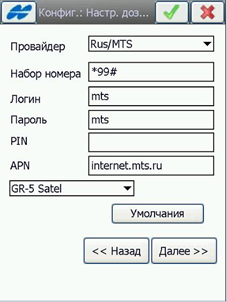

11. В появившемся окне введите настройки доступа к Интернету провайдера сотовой сети (параметры APN), как показано на скриншоте на примере МТС. Нажмите «Далее». (рис. 11)
Рис. 11

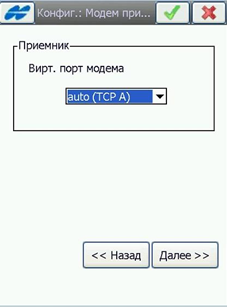

12. В окне «Конфигурация Модем» выберите виртуальный порт модема auto (TCP A). Нажмите «Далее». (рис. 12)
Рис. 12

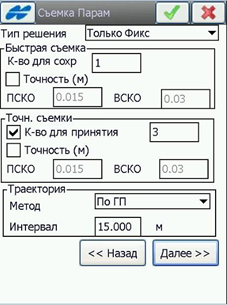

13. Настройте параметры съёмки (рис. 13)
Рис. 13

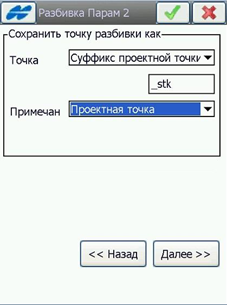

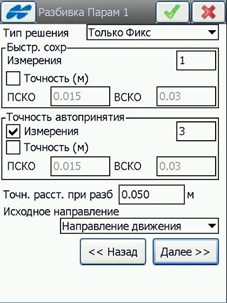

14. Настройте параметры разбивки (рис. 14, 15)
Рис. 14
Рис. 15

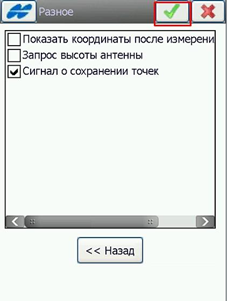

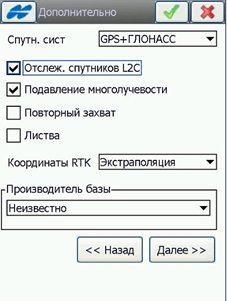

15. Выполните дополнительные настройки и нажмите зелёную галочку. (рис. 16, 17)
Рис. 16
Рис. 17
16. В появившемся окне, нажмите зелёную галочку. (рис. 18)
Рис. 18

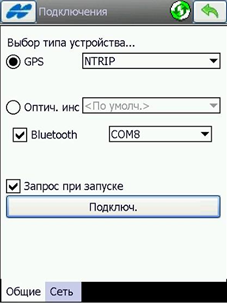

17. В окне «Подключение» поставьте галочку «Bluetooth» и нажмите подключить. (рис. 19)
Рис. 19

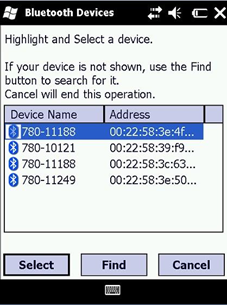

18. Нажмите Find для поиска «Bluetooth-устройств». Выберите из списка найденных устройств приемник (название приемника соответствует его серийному номеру) и нажмите кнопку «Select». (рис. 20)
Рис. 20

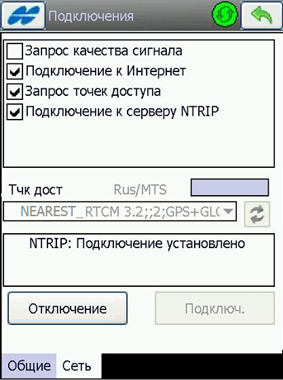

19. В окне «Подключение» будет выполнено подключение к интернету и запрос точек доступа (БС). В строке «Тчк дост» выберите точку доступа (БС), к которой вам необходимо подключится. (рис. 21)
Рис. 21
Список точек доступа и тип передаваемой информации:
NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
Для подключения к конкретной базовой станции используйте порт 70хх, где хх - код региона, в котором установлена базовая станция.
