Рассмотрим пример подключения приемника PrinCe i50 к сетям базовых станций PrinNet по протоколу NTRIP используя модем контроллера для выхода в интернет.
1. Включите приемник и запустите на контроллере программу SurvCE.

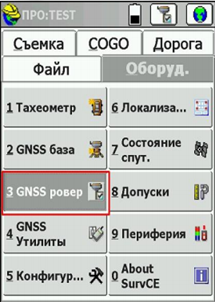

2. Перейдите на вкладку «Оборудование» и запустите «GNSS ровер». (рис. 1)
Рис. 1

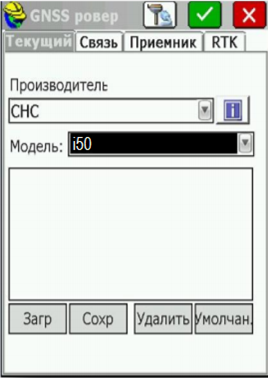

3. На вкладке «Текущий» выберите производителя CHC. (рис. 2)
Рис. 2

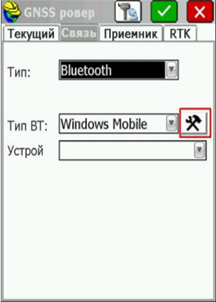

4. На вкладке «Связь» выберите Тип – Bluetooth, Тип BT – Windows Mobile и нажмите на кнопку Инструменты, выделенную красным цветом на (рис. 3).
Рис. 3

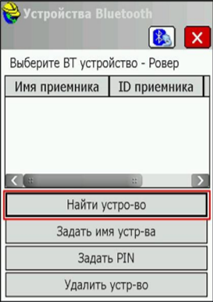

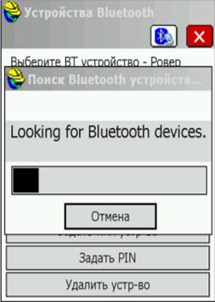

5. Нажмите «Найти устройство» для поиска совместимых Bluetooth устройств. Появится окно обнаружения (рис. 4, 5)
Рис. 4
Рис. 5

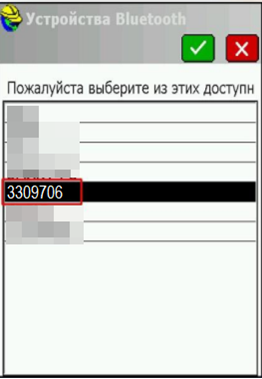

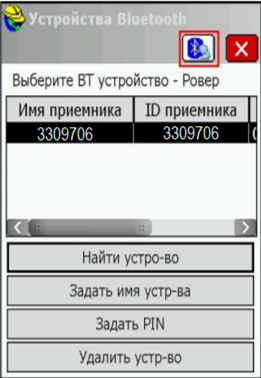

6. Выберите из списка устройство с серийным номером приемника вида GNSS-xxxxxxx и выполните сопряжение нажатием зеленой галочки. (Рис. 6) и нажмите сверху значок Bluetooth (выделено красным). (рис. 7)
Рис. 6
Рис. 7

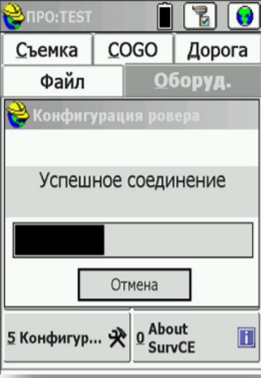

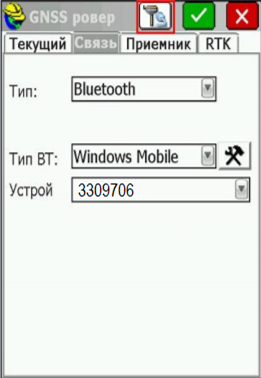

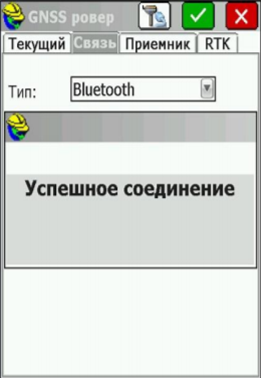

7. Далее проверьте соединение с приемником, нажав соответствующую кнопку вверху экрана. (рис.8). Программа должна просигнализировать об успешном соединении. (рис. 9)
Рис. 8
Рис. 9

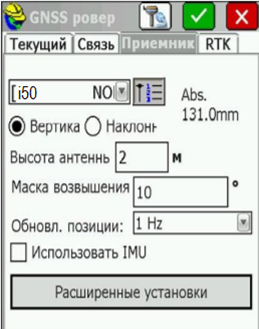

8. На вкладке «Приемник» установите высоту антенны, маску возвышения (по умолчанию 10 градусов) и частоту обновления позиции. (рис. 10)
Рис. 10

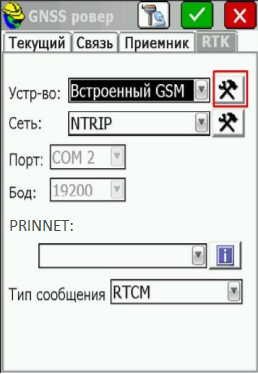

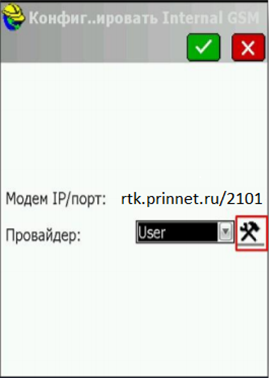

9. На вкладке RTK выберите Устройство - Встроенный GSM, нажмите на ярлык инструментов, перейдите к его настройкам. (Рис. 11)
Рис. 11

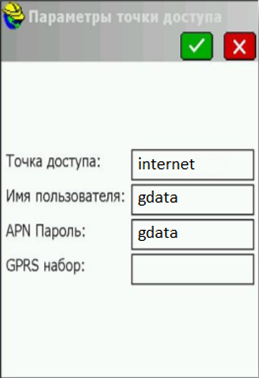

10. На примере использования оператора сотовой связи Мегафон пропишите настройки доступа к сотовой сети. (рис. 12, 13).
Рис. 12
Рис. 13

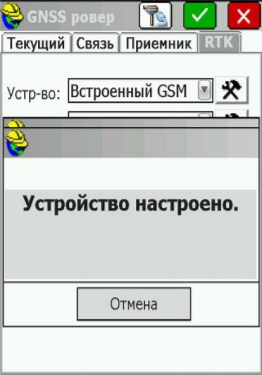

11. Нажмите дважды зеленую галочку. (рис. 14, 15)
Рис. 14
Рис. 15

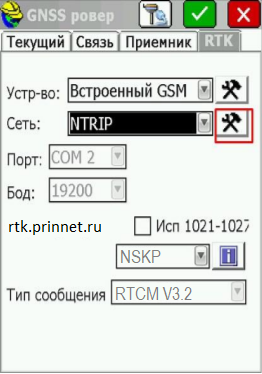

12. На вкладке RTK для типа Сети выберите NTRIP и нажмите кнопку настройки. (рис. 16)
Рис. 16

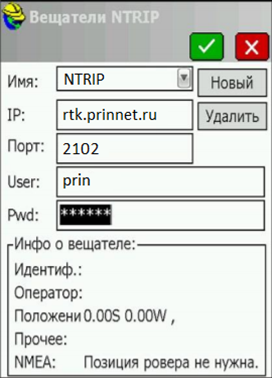

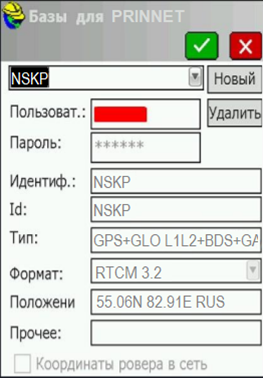

13. В соответствии с (Рис.17) нажмите Новый - Имя введите любое. Для подключения к сети PrinNet используйте IP и Порт*, введите ваши имя пользователя и пароль.
*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).
Рис. 17

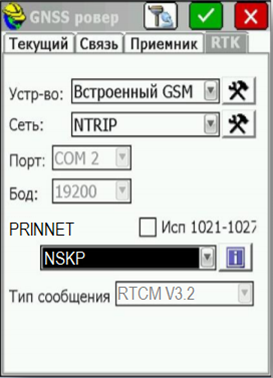

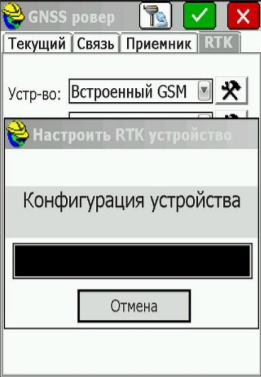

14. Появится окно и список доступных точек доступа. Выберите ту, к которой хотите подключиться и подтвердите зеленой галочкой. (Рис. 18). На вкладке RTK подтвердите выбор нажатием зеленой галочки и ожидайте оповещение программы об успешном соединении. (Рис. 19, 20)
Рис. 18
Рис. 19
Рис. 20
Список точек доступа и тип передаваемой информации:
NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
Для подключения к конкретной базовой станции используйте порт 70хх, где хх - код региона, в котором установлена базовая станция.
