Рассмотрим подключение к сети базовых станций PrinNet на примере приемника Javad TRIUMPH-1 и ПО Tracy, используя интернет контроллера.
1. Включите приемник, включите контроллер и запустите программу Tracy.

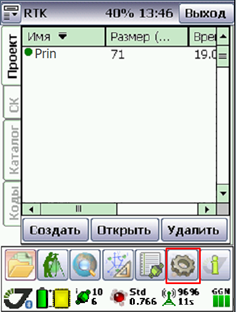

2. Cоздайте новый проект и установите систему координат. Перейдите на вкладку «Настройки», нажмите (рис. 1)
Рис. 1

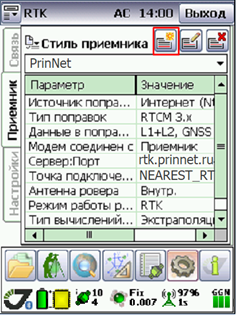

3. В появившемся окне на вкладке «Приёмник» создайте стиль съёмки, нажмите (рис. 2)
Рис. 2

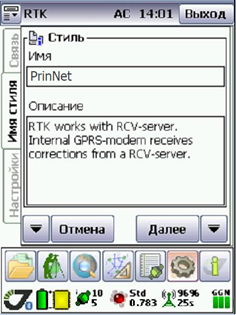

4. Далее выполните редактирование нового стиля. Задайте имя и описание для стиля (при необходимости), нажмите «Далее» (рис. 3)
Рис. 3
5. В окне «Источник поправок» укажите Интернет (Ntrip, RCV), «Антенна Базы» – Авто, «Антенна Ровера» – Внутренняя (рис. 4–6 )
Рис. 4
Рис. 5
Рис. 6
6. Затем укажите настройки подключения, протокола и оператора как на рисунке ниже. Нажмите Далее. (рис. 7)
Рис. 7
7. В следующем окне введите параметры GPRS для SIM-карты. В списке выбора «GSM оператор для SIM1» имеются стандартные настройки для операторов «Билайн», «МТС» и «Мегафон». Если SIM2 не используется, то можно оставить поля пустыми, если в ровере вставлена одна SIM-карта. Нажмите «Далее» и «ОК» в появившемся сообщении. (рис. 8, 9)
Рис. 8
Рис. 9

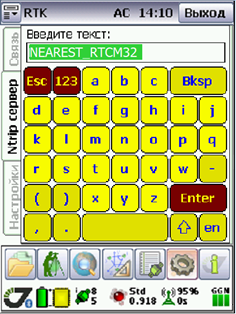

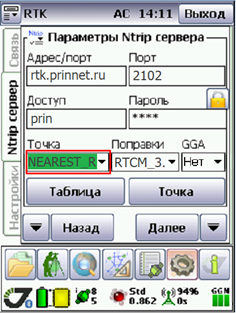

8. В окне «Параметры Ntrip сервера» введите IP адрес, порт, имя пользователя и пароль. (рис. 10). В строке «Точка» выберите необходимую точку доступа (базовую станцию), к которой необходимо подключиться.Нажмите Далее (рис. 11)
Рис. 10
Рис. 11
*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).
Список точек доступа и тип передаваемой информации:
NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
Для подключения к конкретной базовой станции используйте порт 70хх, где хх - код региона, в котором установлена базовая станция.
9. На странице настроек базового приёмника укажите «Не настраивать базовую станцию». (рис. 12)
Нажмите Далее.
Рис. 12
10. В окне «Настройки ровера» выставьте настройки, как на рисунке ниже. Нажмите Далее. В сообщении «Стиль был обновлен» нажмите «ОК». (рис. 13, 14)
Рис. 13
Рис. 14
