Рассмотрим подключение к сети базовых станций PrinNet на примере ПО EFT Field Survey, используя интернет контроллера.

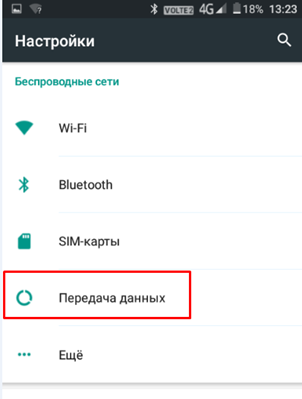

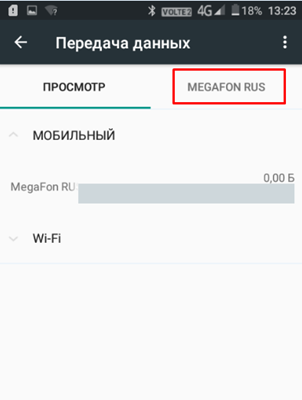

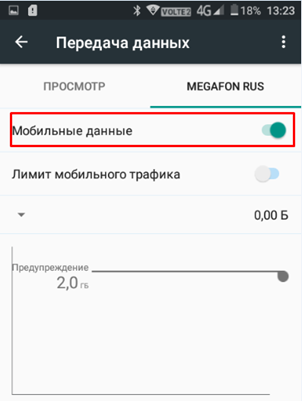

1. Перед запуском ПО EFT Field Survey необходимо активировать на контроллере/смартфоне мобильную передачу данных. Для этого перейдите в Настройки устройства, как показано на (рис. 1) и в меню Передача данных (рис. 2) выберите вкладку с оператором и включите Мобильные данные (рис. 3)
 |  |  |
2. Запустите программу EFT Field Survey.
3. Создайте новый проект в нужной системе координат.
4. Соедините приемник и контроллер с помощью Bluetooth.

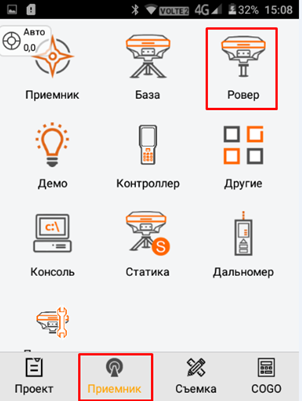

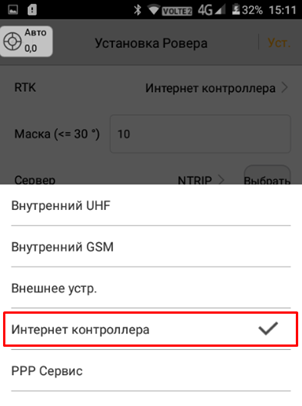

5. Перейдите в меню Приемник – Ровер (рис. 4) и в появившемся окне для строки «RTK» выберите «Интернет контроллера» (рис. 5)
 |  |

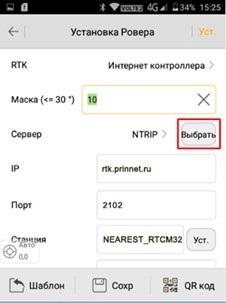

5. Для строки Маска задайте значение маски возвышения (по умолчанию 10 градусов). (рис. 6)

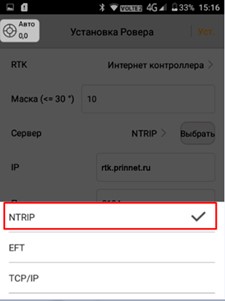

6. В строке «Сервер» выберите «NTRIP» и подтвердите выбор нажатием соответствующей кнопки (рис. 7)
 |  |

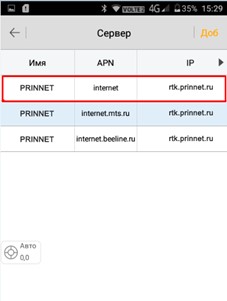

7. В появившемся окне из списка выберите нужную настройку в соответствии с используемым оператором. (рис. 8)

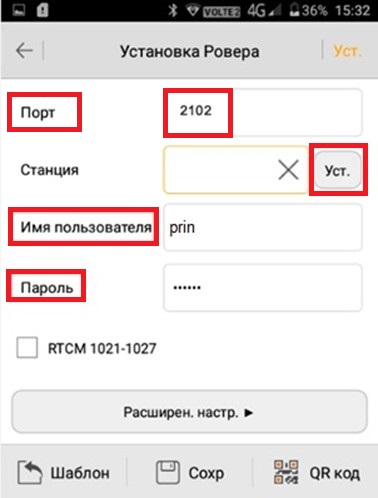

8. В строке «Порт» ведите число в зависимости от вашего региона.
*Порт 2101 разделен на 4 подсети 2102-2105 по административным округам Российской Федерации.
Порт 2102 - Южный федеральный округ и Северо-Кавказский федеральный округ.
Порт 2103 - Северо-Западный федеральный округ и Центральный федеральный округ.
Порт 2104 - Приволжский федеральный округ и Уральский федеральный округ.
Порт 2105 - Сибирский федеральный округ и Дальневосточный федеральный округ.
Все точки доступа, которые были на порту 2101 идентичны (NEAREST_RTCM32, VRS_RTCM32 и др.).
9. В строках «Имя пользователя» и «Пароль» введите логин и пароль, которые были получены ранее после отправки заявки на подключение к сети PrinNet.
10. В строке «Станция» нажмите кнопку «Уст». (рис. 9)

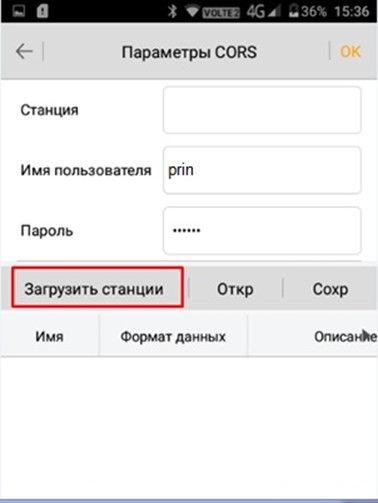

11. В появившемся окне нажмите кнопку «Загрузить станции» для отображения списка доступных точек доступа. (рис. 10)

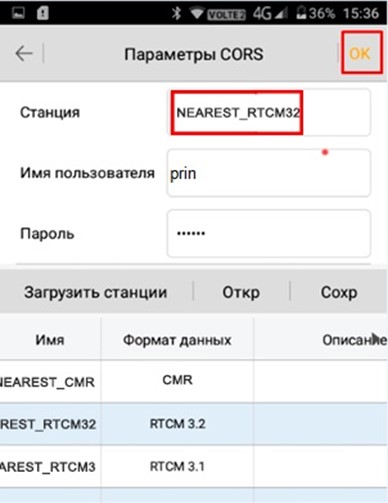

12. Выберите нужную точку доступа и нажмите кнопку «Ок» (рис. 11)
 |  |
Список точек доступа и тип передаваемой информации:
NEAREST_CMR - передача данных от ближайшей работающей базовой станции по протоколу CMR+ (GPS+ГЛОНАСС)
NEAREST_RTCM3 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС)
NEAREST_RTCM32 - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
NSRTCM3_JAVAD - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников JAVAD со старыми версиями прошивок
NSRTCM3_TOPCON - передача данных от ближайшей работающей базовой станции по протоколу RTCM3.0 (GPS+ГЛОНАСС) для приемников Topcon со старыми версиями прошивок
VIRTUAL_RTCM3 - передача данных по технологии VRS по протоколу RTCM3.0 (GPS+ГЛОНАСС)
VIRTUAL_RTCM32 - передача данных по технологии VRS по протоколу RTCM3.2 MSM (GPS+ГЛОНАСС+BeiDou+Galileo)
Для подключения к конкретной базовой станции используйте порт 70хх, где хх - код региона, в котором установлена базовая станция.

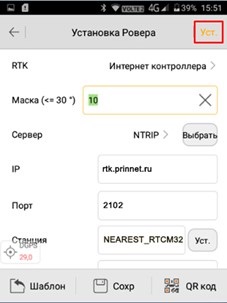

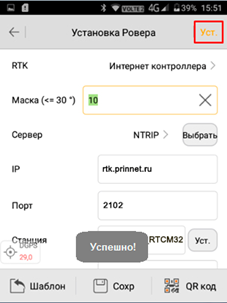

13. После выполнения всех настроек нажмите кнопку «Уст» (рис. 12), и при правильной настройке на экране появится уведомление об успешном подключении. (рис. 13)
 |  |
