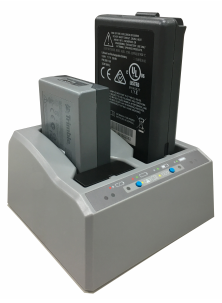

Зарядное устройство с двумя отсеками
Обзор
Зарядное устройство предназначено для зарядки литий-ионных аккумуляторных батарей трех типов.
Питание зарядного устройства осуществляется от сети переменного тока.
Зарядное устройство следует использовать в помещении.
Комплект зарядного устройства TRM/CHC (220В, 19.0В, xx, 65Вт, 2BAT) с двумя отсеками включает в себя:
- Зарядное устройство с двумя отсеками, артикул 109000
- Блок питания зарядного устройства, артикул 107000
- Сетевой кабель для блока питания
Зарядное устройство может заряжать следующие аккумуляторные батареи
Литий-ионные аккумуляторные батареи двух типоразмеров со встроенным индикатором заряда
- Батарея (TRM/SP, 6.5Ач, 10.8В, Li-Ion) Trimble, артикул 99511-30
- Батарея (TRM/SP, 3.6Ач, 7.4В, Li-Ion) Trimble, артикул 89840-00 (ранее 76767).

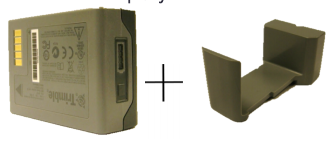

Примечание: При установке в зарядное устройство аккумуляторов меньшего размера необходимо использовать пластиковую вставку.
- Батарея (TRM/CHC, 2.8Ач, 7.4В, Li-Ion) Trimble, артикул 92670
Размещение аккумуляторов в зарядном устройстве
Отсеки зарядного устройства
Зарядное устройство оснащено двумя отсеками для батарей.
Каждый отсек предназначен для зарядки одного аккумулятора любого из трех допустимых типоразмеров.
Аккумуляторы с артикулами 92670 и 89840-00 заряжаются одновременно, а с артикулом 99511-30 - последовательно.

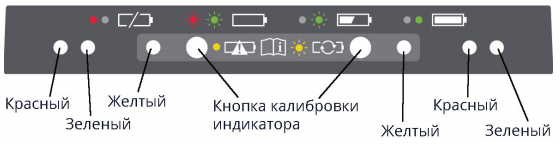

Рядом с каждым отсеком расположены три светодиодных индикатора (Красный , Желтый и Зеленый), указывающих состояние аккумулятора и ход зарядки / калибровки.
Электропитание
Зарядное устройство может питаться от сети переменного тока с помощью блока питания зарядного устройства.
Питание от сети переменного тока
Для работы от сети переменного тока в любой стране мира используется внешний блок питания, который поставляется в комплекте с кабелями, отвечающими требованиям стандартов соответствующих стран (Сетевой кабель для блока питания).
Технические характеристики зарядного устройства
Диапазон напряжения питания постоянного тока от 10В до 32В
Максимально допустимое напряжение питания 32В
Диапазон повышенного напряжения питания от 21В до 32В
Диапазон рабочего напряжение питания от 10В до 21В
Диапазон пониженного напряжения питания <10В
Время зарядки (при напряжении питания 19В, температуре 25°C и уровне заряда от 10% до 90%)
l Аккумулятор, артикул 92670 <3 час
l Аккумулятор, артикул 89840-00 <3 час
l Аккумулятор, артикул 99511-30 <4 час
Время зарядки (при напряжении питания 12В, температуре 25°C и уровне заряда от 10% до 90%)
l Аккумулятор, артикул 92670 <3 час
l Аккумулятор, артикул 89840-00 <3 час
l Аккумулятор, артикул 99511-30 <6 час
Условия эксплуатации
Зарядка аккумуляторов
Аккумуляторы поставляются частично заряженными.
Перед первым использованием батарею необходимо полностью зарядить.
l Для зарядки аккумуляторов используйте только рекомендованные компанией Trimble зарядные устройства для литий-ионных аккумуляторов.
l Зарядите аккумулятор перед началом работы, если оборудование находилось на хранении свыше шести месяцев.
Диапазон рабочих температур зарядного устройства – от 0°C до 40°C.
Зарядка аккумуляторов при температуре от 0°C до 5°C потребует больше времени, чем зарядка при комнатной температуре.
Для зарядки аккумуляторной батареи:
1. Убедитесь, что вентиляционные отверстия в задней части зарядного устройства не закрыты посторонними предметами.
2. Поместите зарядное устройство на устойчивую плоскую горизонтальную поверхность, чтобы обеспечить циркуляцию воздуха вокруг зарядного устройства.
3. Для питания зарядного устройства используйте сетевой блок питания. Если в зарядном устройстве нет аккумуляторов, загорятся красные светодиоды. Зарядное устройство автоматически проверяет наличие аккумуляторов в отсеках.
4. Установите аккумулятор в любой из отсеков. Время обнаружения зарядным устройством наличия аккумуляторов составляет не более 5 с. Описание состояний светодиодных индикаторов приведено в разделе Светодиодные индикаторы состояния.
Время зарядки при комнатной температуре составляет приблизительно 4 часа для аккумулятора тахеометра (артикул 99511-30) и примерно 3 часа для аккумулятора приемника ГНСС (артикул 89840-00 или 92670).
Если в зарядное устройство установлено два аккумулятора, их зарядка будет происходить одновременно.
Исключение составляет установка двух аккумуляторов, артикул 99511-30, для электронных тахеометров; в этом случае они будут заряжены последовательно.
Полностью разряженный или подвергшийся короткому замыканию контактов аккумулятор оставьте в зарядном устройстве на ночь; возможно, это позволит восстановить его работоспособность.
Аккумуляторы, подвергшиеся короткому замыканию, обычно удается восстановить сразу по окончанию цикла сканирования отсека.
Отключение красного светодиодного индикатора означает работоспособность аккумулятора.
Если красный светодиод продолжает гореть, то аккумулятор вышел из строя и его необходимо заменить.
Калибровка индикатора аккумулятора (только для аккумуляторов с артикулом 99511-30)
Во время калибровки индикатора аккумулятора зарядное устройство сильно нагревается
Убедитесь, что вентиляционные отверстия в задней части зарядного устройства не закрыты посторонними предметами
При использовании аккумуляторов с артикулом 99511-30, после нескольких циклов неполного заряда/разряда, встроенный индикатор уровня заряда может давать неточные показания.
Аккумулятор при этом сохраняет свою работоспособность, однако из-за неточных показаний уровня заряда, время работы в поле может оказаться меньше ожидаемого.
В этом случае необходимо откалибровать индикатор.
Процесс калибровки индикатора включает следующее:
1. Полная зарядка аккумулятора
2. Разрядка аккумулятора до достижения минимально допустимого выходногонапряжения
3. Повторная зарядка аккумулятора
Зарядное устройство определяет необходимость калибровки индикатора при считывании параметров аккумулятора и указывает на это непрерывным свечением желтого светодиодного индикатора.
Процесс калибровки начинается после нажатия на кнопку калибровки.
Для каждого отсека предусмотрена отдельная кнопка калибровки.
Калибровка осуществляется только для аккумуляторов, требующих калибровки индикатора.
Для калибровки индикатора аккумуляторной батареи:
1. Нажмите кнопку калибровки под соответствующим аккумулятором. Красный светодиодный индикатор будет гореть непрерывно, а желтый индикатор начнет мигать. Отпустите кнопку калибровки. Калибровка индикатора одного аккумулятора может занять до 24 часов. В связи с этим, рекомендуется производить калибровку индикатора аккумулятора в
нерабочие дни.
2. Если в процессе калибровки индикатора аккумулятор будет извлечен из отсека, калибровка будет отменена. Для успешного завершения, процесс калибровки индикатора аккумуляторной батареи быть непрерывным.
Примечание – при калибровке индикатора аккумуляторной батареи, второй отсек прекращает работу и остается отключенным до завершения процесса калибровки.
Светодиодные индикаторы состояния

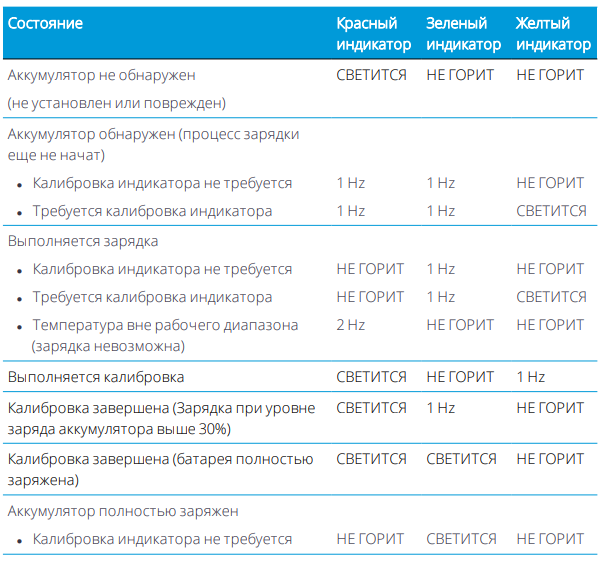

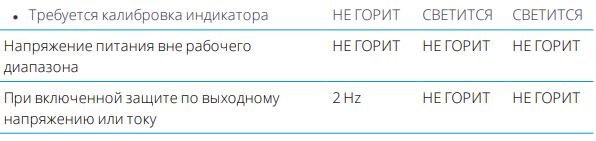

Рядом с каждым отсеком расположено три светодиодных индикатора (красный, зеленый и желтый), указывающие состояние аккумуляторной батареи.
Светодиодные индикаторы могут иметь следующие состояния: Не горит, Светится, Мигает с частотой 1 Гц (один раз в секунду) и Мигает с частотой 2 Гц (два раза в секунду).
Возможные неисправности и методы их устранения

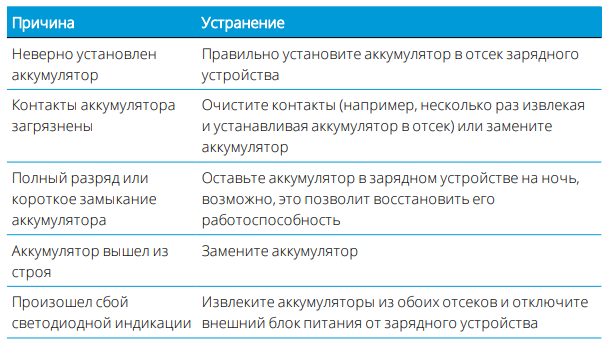

Аккумулятор не обнаружен (Красный светодиодный индикатор не выключается после установки аккумулятора)
