Примечание. Данная статья применима к приёмникам со встроенным модемом GSM/GPRS.
Примечание. Для настройки данного режима работы приёмника необходима SIM-карта со статичным IP адресом.
Вставьте SIM-карту в соответствующий слот, включите приёмник и запустите его Web-интерфейс.
Для этого:
1. Выполните поиск устройств по Wi-Fi на ПК, затем выполните подключение к приёмнику (пароль: 12345678).
Примечание. SSID приёмника – GNSS-xxxxxx, где xxxxxx – серийный номер приёмника.
2. Откройте браузер, запустите вкладку в режиме инкогнито и в адресной строке введите 192.168.1.1. Перейдите на страницу.
3. В появившемся окне введите имя пользователя: admin, пароль: password и нажмите [Вход].

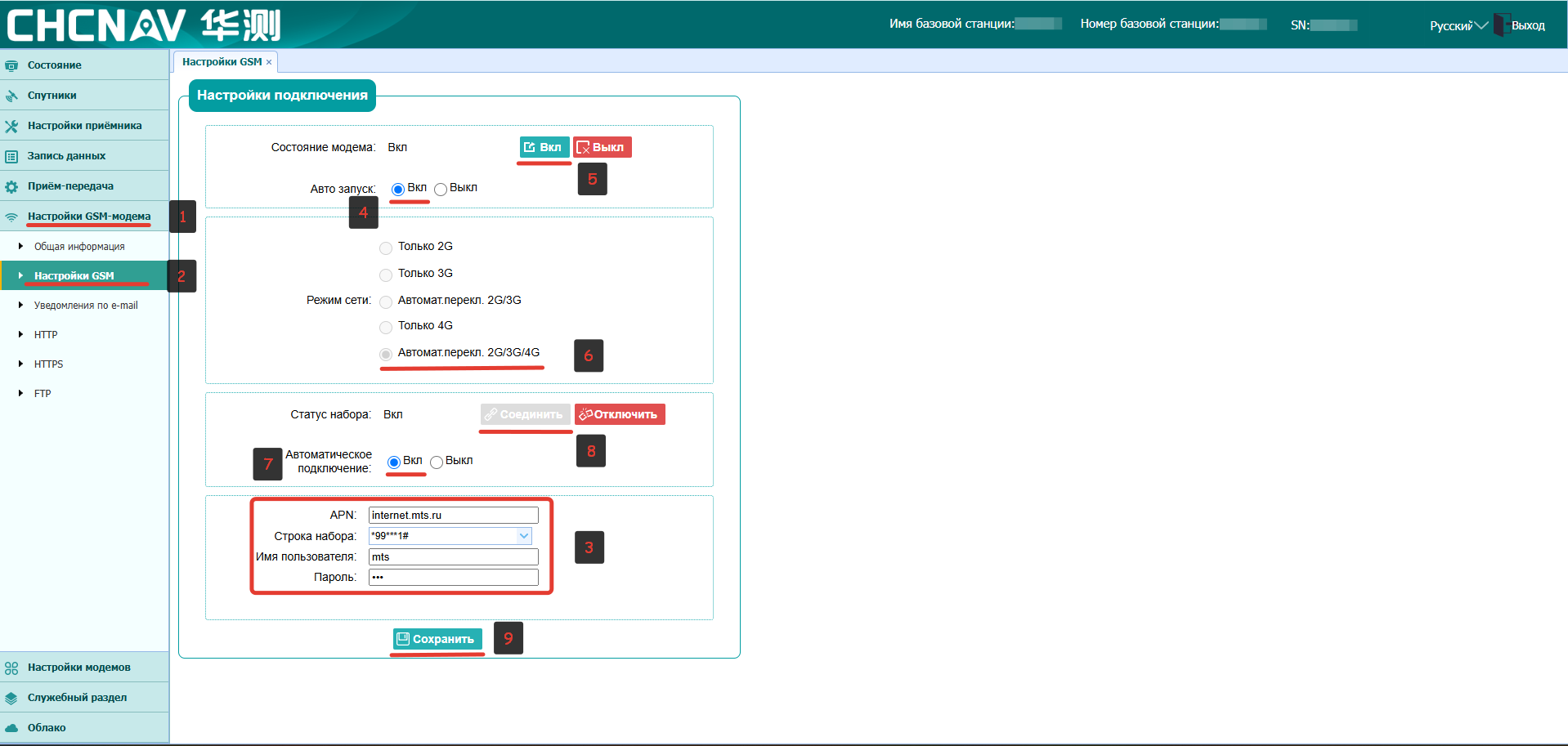

В Web-интерфейсе перейдите в раздел [Настройки GSM-модема] > [Настройки GSM]. Произведите настройку GSM-модема в порядке, представленном на скриншоте ниже, и нажмите [Сохр].
Примечание. Важно правильно указать параметры APN. Ниже приведена таблица с параметрами APN некоторых операторов.
МТС | Мегафон | Tele2 | Билайн | Т-Мобайл |
APN: internet.mts.ru Номер: *99***1# Логин: mts Пароль: mts | APN: internet Номер: *99***1# Логин: gdata Пароль: gdata | APN: internet.tele2.ru Номер: *99***1# Логин: tele2 Пароль: tele2 | APN: internet.beeline.ru Номер: *99***1# Логин: beeline Пароль: beeline | APN: m.tinkoff Номер: *99# Логин: Пароль: |

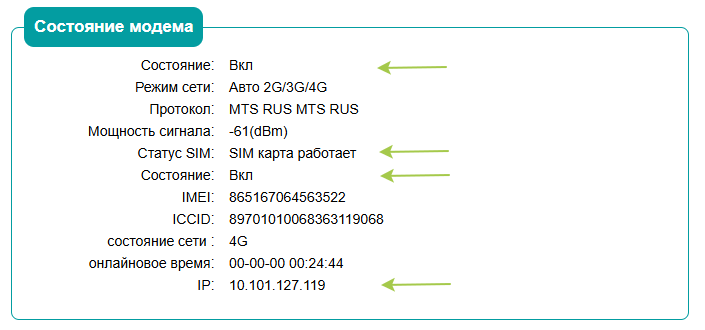

Если настройка была произведена правильно, то в разделе [Настройки GSM-модема] > [Общая информация] в поле Состояние модема будет указана следующая информация:
Примечание. В поле IP должен появиться IP-адрес SIM-карты, назначенный оператором сотовой связи. Этот IP-адрес в дальнейшем используется для подключения к базе по протоколу NTRIP
Затем перейдите в раздел [Настройка приёмника] -> [Настройка антенны] и задайте способ измерения высоты, значение высоты, а также маску по углу возвышения, нажмите на кнопку [Сохр.]
Затем перейдите в раздел [Настройка приёмника] -> [Ввод координат] выберите режим работы [База Вручную], задайте координаты БС в системе координат WGS84 и нажмите на кнопку [Сохр.]

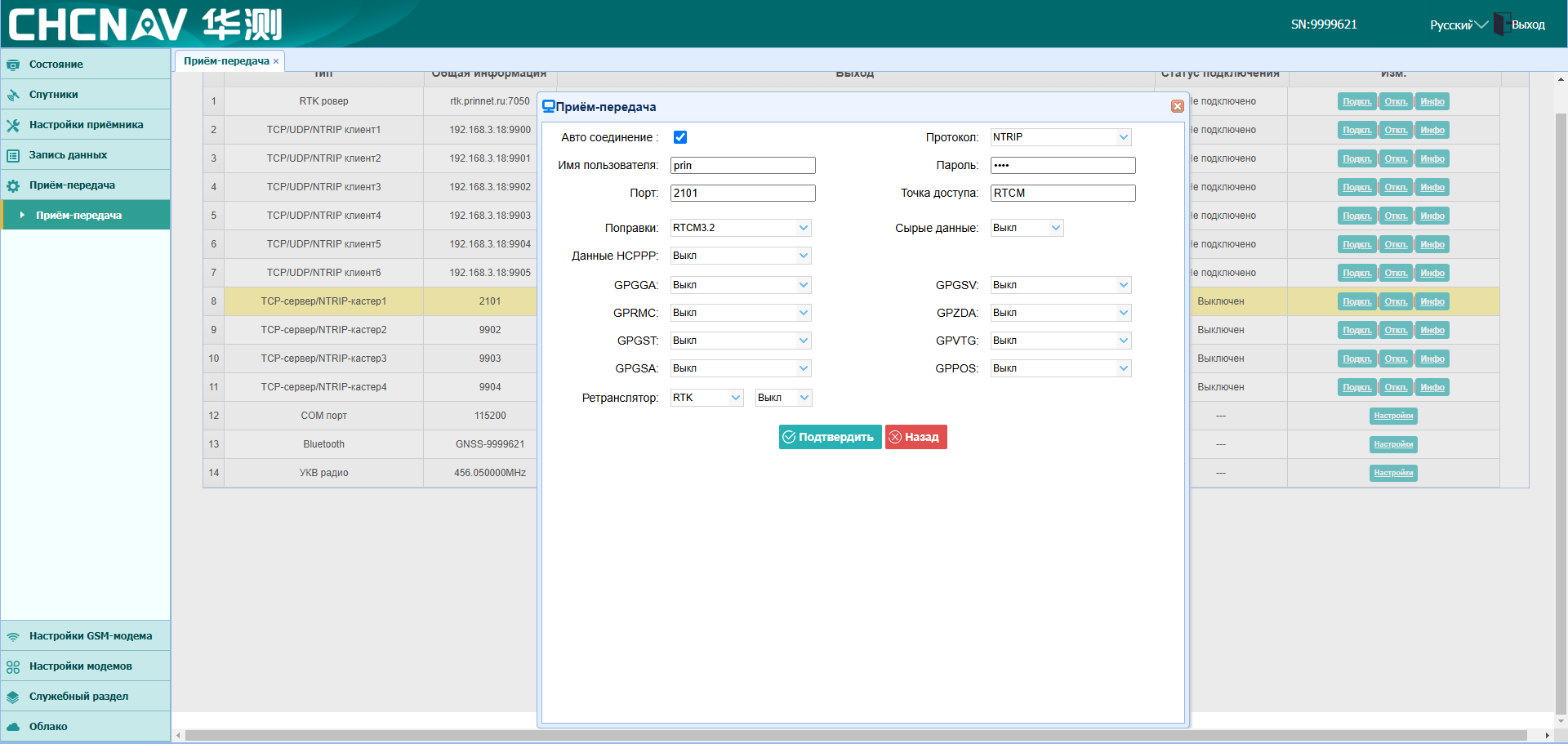

Далее перейдите в раздел [Приём-передача], на открывшейся странице в строке "TCP-сервер/NTRIP-кастер" таблицы нажмите кнопку [Подкл.]
В открывшемся окне задайте:
Протокол: NTRIP
Имя пользователя: prin (можно указать любое)
Пароль: prin (можно указать любой)
Порт: 2101
Точка доступа: RTCM (можно указать любую)
Поправки: RTCM3.2
Нажмите на кнопку [Подтвердить].
После этого "Статус подключения" в соответствующей строке изменяется на "Запущен", и начнётся вещание поправок.
Для подключения ровера к настроенной базовой станции, выполните настройку ровера на получение поправок по протоколу NTRIP.
При настройке протокола NTRIP, необходимо использовать IP-адрес SIM-карты, который можно посмотреть в разделе [Настройки GSM-модема] > [Общая информация]. Порт, точку доступа, логин и пароль необходимо указать те же, что были указаны при настройке базовой станции в разделе [Приём-передача].
