GNSS приемники Trimble можно настроить программой GPS Configurator
Для настройки приемника на запись статики нужно выполнить следующие действия:
1. Соединить приемник с компьютером с помощью кабеля последовательного соединения
2. Включить приемник
3. Запустить утилиту GPS Configurator на компьютере
4. Выбрать тип вашего приемника и установить COM порт компьютера, к которому подключен приемник.

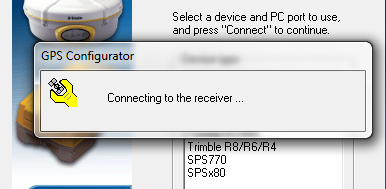

5. Нажать кнопку Connect.
6. GPS Configurator должен соединиться с вашим приемником и показать следующий экран (зависит от типа подключенного приёмника):
Группа Status
- Receiver - тип приемника
- Power port - порт питания (Internal - внутренняя батарея)
- Serial number - серийный номер
- Power level - процент заряда аккумулятора
- Firmware version - версия МПО
- Channels - количество каналов
- Monitor version - версия загрузчика МПО
- Memory left - количество свободной памяти
- GPS week - номер GPS недели
- GPS second - номер GPS секунды
- Local time - местное время
- Buetooth ID - идентификатор Bluetooth
Группа Installed options (установленные опции) содержит список установленных опций

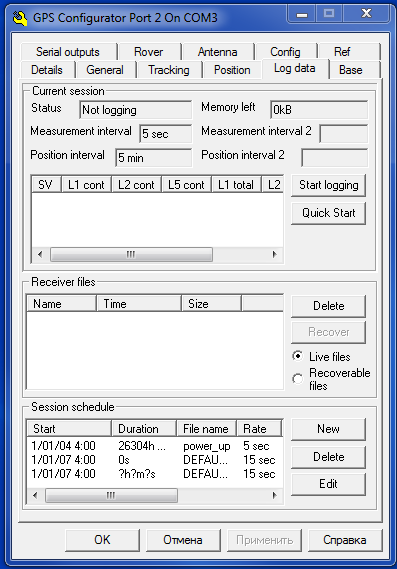

7. Для настройки записи перейдите на вкладку Log data.
Группа Current session (текущий сеанс записи)
- Status - состояние = logging (идет запись) / not logging (запись не идет)
- Memory left - количество свободной памяти
- Measurement interval - интервал записи измерений
- Position interval - интервал записи координат
- Start logging - начать запись (откроются настройки)
Группа Receiver files - список сохраненных файлов в приёмнике
Delete - удалить файл
Name - имя
Time - время
Size - размер
Группа Session schedule - расписание записи
Start - начало сессии
Duration - длительность
File name - имя файла
Rate - частота записи
New - новая сессия
Delete - удалить ф
8. Нажмите на кнопку Start logging
9. Поставьте галочку напротив Start logging at power up для начала записи данных статики после включения приёмника
Continious logging - непрерывная запись
File interfal - длительность файлов
Auto-delete - удалять файлы при переполнении памяти
10. Нажмите ОК.
11. Перейдите на вкладку Сonfig.
12. В разделе On receivers появится файл настроек POWER_UP.
Примечание: Если вы не увидели в списке файл POWER_UP, то нажмите OK и выйдите из программы GPS Configurator. Затем снова запустите GPS Configurator, нажмите на вкладку Сonfig и файл POWER_UP должен появиться.
13. Кликните на строку POWER_UP для ее выделения.
14. Нажмите кнопку Apply.
15. Появится сообщение об активации выбранного файла настроек. Нажмите OK.
16. Нажмите OK для выхода из GPS Configurator. Теперь ваш приемник настроен на автоматическую запись данных. Вы можете убедиться в правильности настройки – для этого вынесите приемник на улицу, включите его и проверьте поведение зеленого СД индикатора питания. Если он мигает через каждые 3 секунды, то запись файла статических измерений во внутреннюю память приемника успешно началась.
17. Чтобы отключить режим автоматической записи файлов, во вкладке Config опять выберите строку POWER_UP и удалите ее командой Remove.
Настройка базовой станции на выдачу поправок на различных портах.

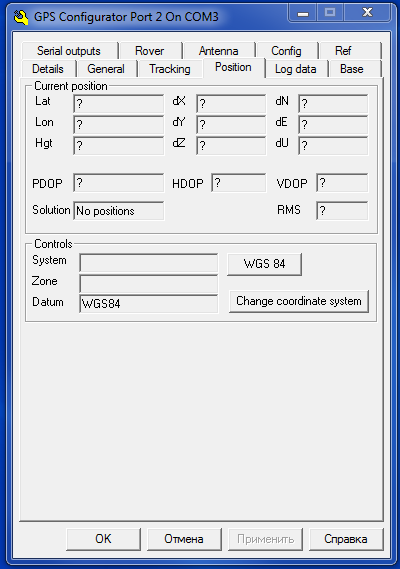

1. На закладке Ref ввести координаты станции в формате широта/долгота/высота. На вкладке Posiion отображаются текущие координаты и можно изменить систему координат.

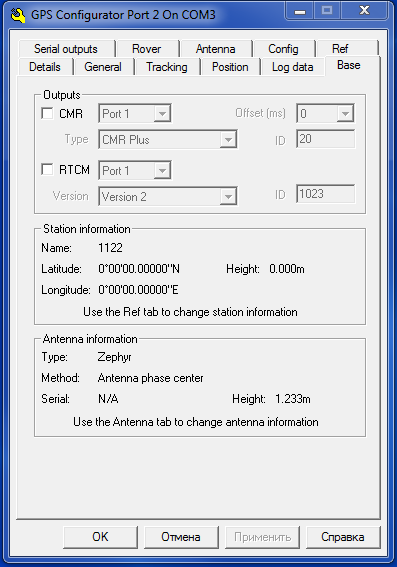

2. Перейти на закладку Base, в разделе Outputs выбрать нужный тип поправок (CMR, RTCM), выбрать порт, на который будут выдаваться данные поправки, выбрать тип (Type) формата поправок (например, CMR Plus для CMR, Version 3 - для RTCM)

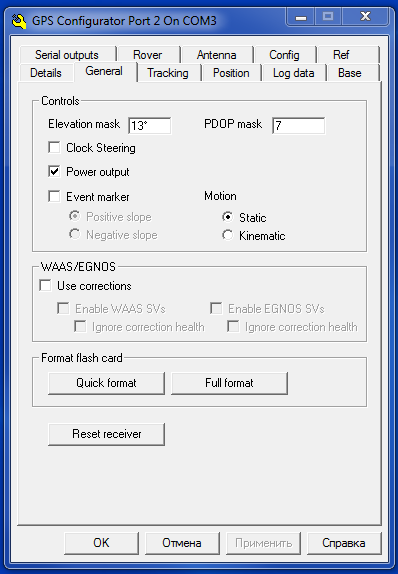

Вкладка General

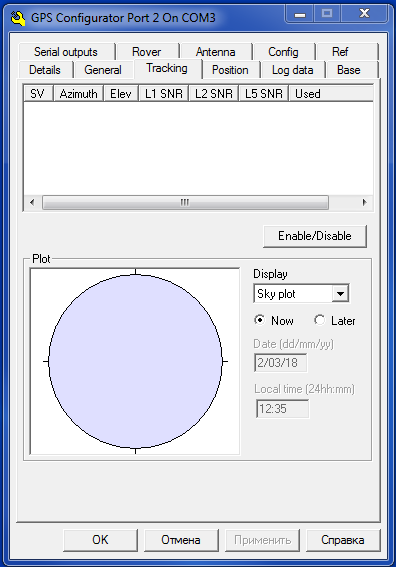

Вкладка Tracking

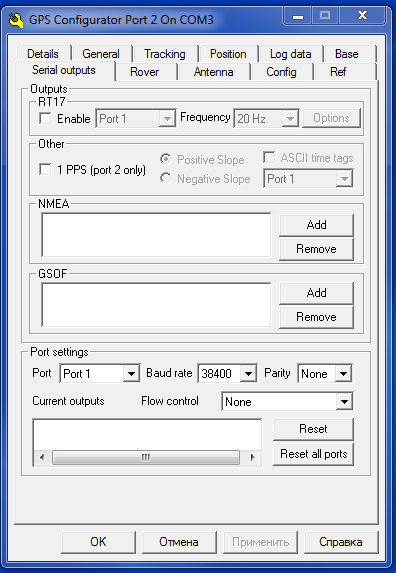

Вкладка Serial outputs

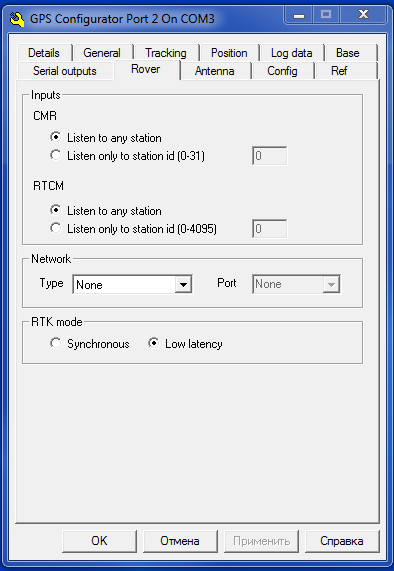

Вкладка Rover

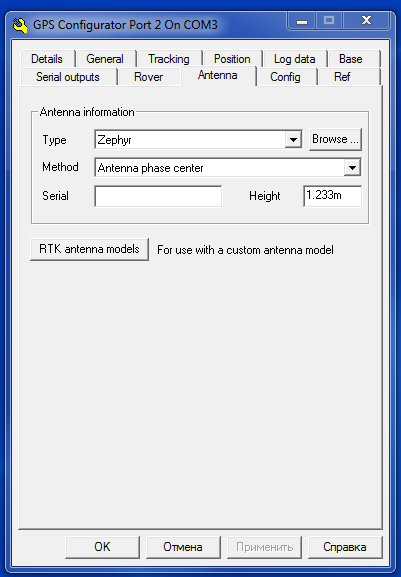

Вкладка Antenna
Вкладка Ref
